FBX模型通过插件导入超图出现裂缝。
588EXP 2018年07月20日
FBX模型导入3DMax是没有裂缝的,通过超图3dmax插件导入超图出现了裂缝,请问如何解决?

infoworks基于地形和影像及模型构建了大规模三维,不存在缝隙,然后分块导出成FBX,纹理宽度2048*2048。

试验1:把1块FBX导入3dmax后正常无裂缝,通过插件导入超图后出现裂缝,在超图里两个纹理之间出现裂缝。

试验2:把2dmax的单位设置成米,然后导入FBX,然后再通过插件导入超图,缝隙缩小了一些,但任然存在。

1个回答

能否提供截图呢?裂缝是指两个对象间出现错位吗?
5,560EXP 2018年07月20日

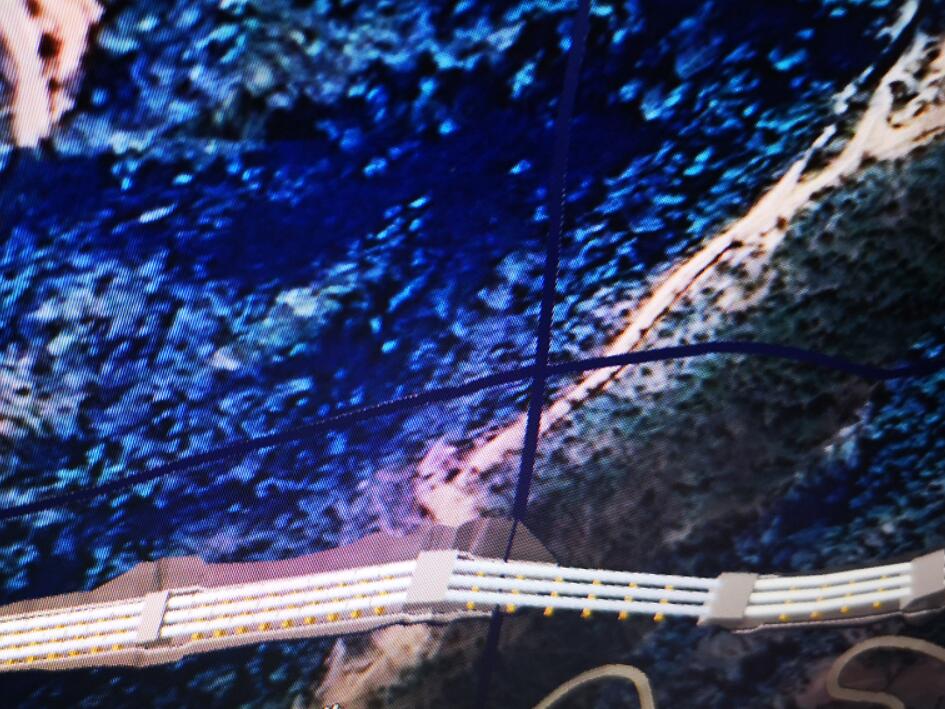

图中十字架就是缝隙,裂缝就是两个对象之间出现错位。

当3dmax场景较大时,距离场景原点较远的对象导出后会出现错位现象。您可以尝试以下操作来重新定位您的场景:

1、导出时,选择用平面插入点进行导出,插入点位置0,0。

2、在桌面加载后,通过单点配准将模型定位到正确的位置。源坐标是0,0,目标坐标是经纬度插入点对应的投影坐标(如果模型本身就在正确的位置,可以跳过这一步)

3、设置相应的投影坐标系

4、对模型进行投影转换,目标坐标系是投影坐标系对应的地理坐标系
直接进行第四步处理就把问题解决了。
...
