导入.fbx文件三维配准,左边看不到模型
8EXP 2023年09月21日

如题,左边的三维数据无法显示

1个回答

您好,

1、您的fbx模型在导入的时候是否设置了投影和模型定位点,或者导入后是否重设了坐标系?

2、坐标系设置不对会导致模型定位异常从而不能在场景中正常显示,建议在导入为模型数据集的时候在转换参数面板导入投影文件或者设置好投影模型定位点,这样模型才能正常定位显示。

希望能够帮助到您!

1,045EXP 2023年09月21日
设置了投影和定位点,然后加载进来发现无法和影像图重合,比底图大很多,所以需要三维配准。
数据能在场景里加载显示,配准的话一般也是能正常显示的,您点击配准地图窗口,缩放试试能看到模型吗。

如果方便的话可以把部分数据发给我,我这边帮您测试下,我的邮箱:1335950271@qq.com
已发送,感谢

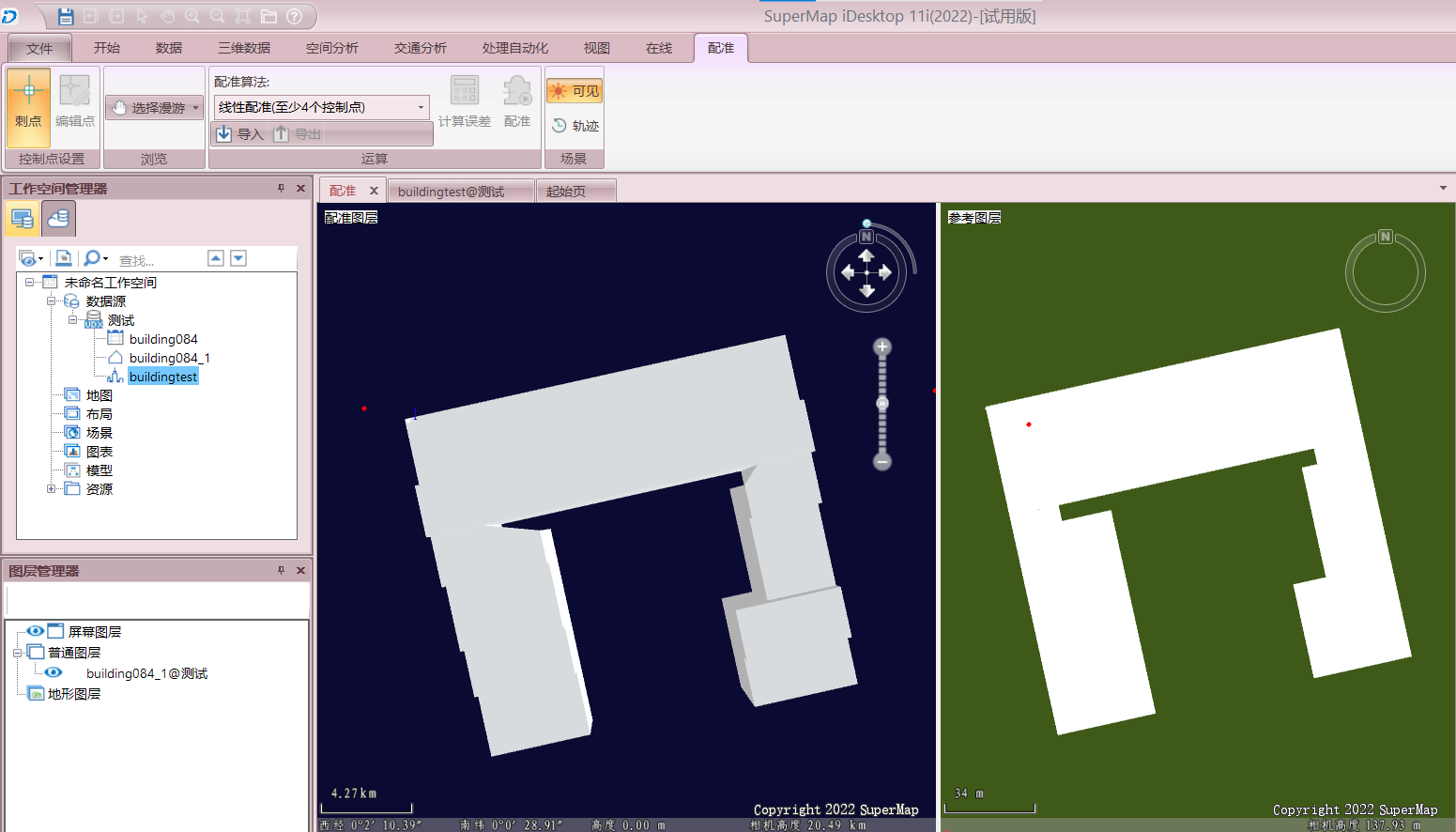

您好,您用的是什么版本的idesktop呢?我用的是SuperMap iDesktop 11i(2022) SP1 (64位),是可以正常配准的:

步骤如下:

  1. 点击功能区 “ 开始 ”选项卡 “ 数据处理 ”组 “ 配准 ”按钮,选择“ 新建三维配准 ”, 弹出配准的窗口,选择需要的数据集进行数据配准;
  2. 点击“配准”选项卡下的“刺点”,选择控制点;
  3. 点击“计算误差”按钮,进行误差计算;
  4. 点击“配准”,将配准结果保存为新的数据集。

具体参数设置可参考:三维配准 (supermap.com)

iDesktopX 11i(2023) 我换个低版本的软件试试

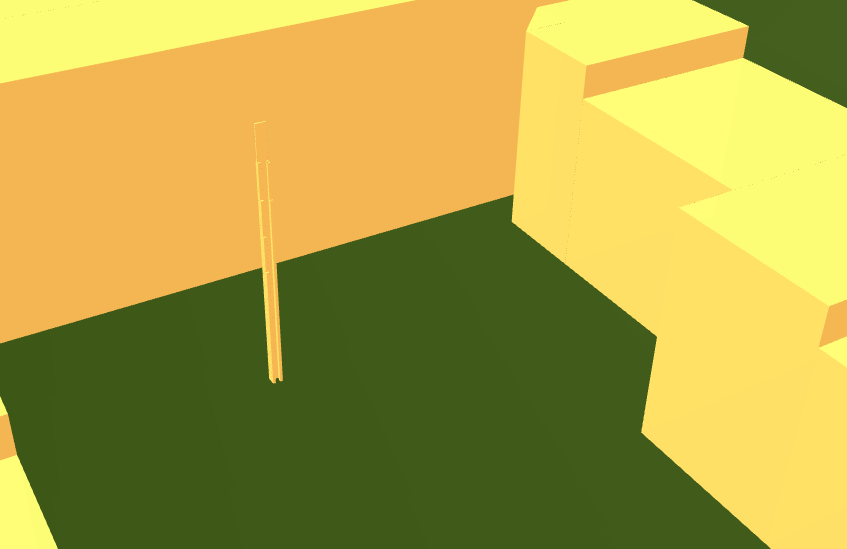

请问配准以后模型被拉长了要怎么修改呢?

您好,配准只是通过确定的配准算法和控制点信息,将您的模型配准到和底图一致的空间位置,但由于您的模型本身就比底图大很多,在配准的时候根据底图范围大小刺点,会使模型收缩变小从而产生拉伸现象。

您可以将模型缩放到和底图一样的大小,具体操作见:SuperMap iDesktop之模型缩放_idesktop添加模型中心点-CSDN博客

希望能够帮助到您!

...
