制作的三维管线数据中,自适应管点太大了
45EXP 2018年01月23日

使用产品: IDestop 8c  操作系统:win10 x64
数据类型: 文件型
问题详细描述:制作好的管线数据,使用自适应性管点符号,发现场景中的管点有点太大了,蓝色的就是选中自适应性管点所显示的大小,如何才能让他短一些

1个回答

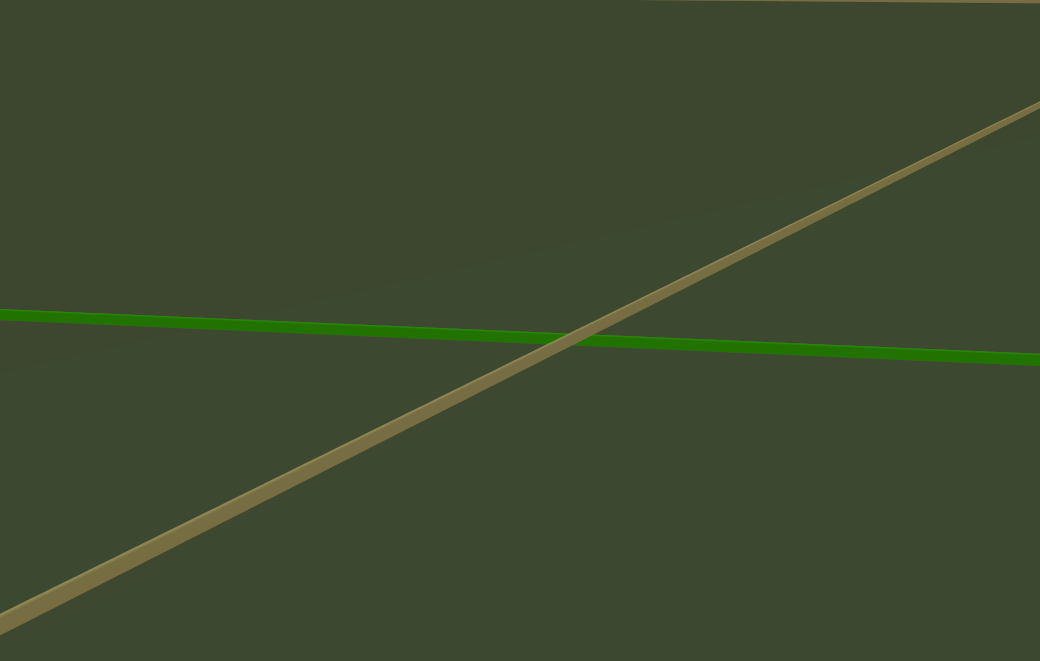

您好,选中的是管线,并不是管点。

请您再确认一下。
3,389EXP 2018年01月24日

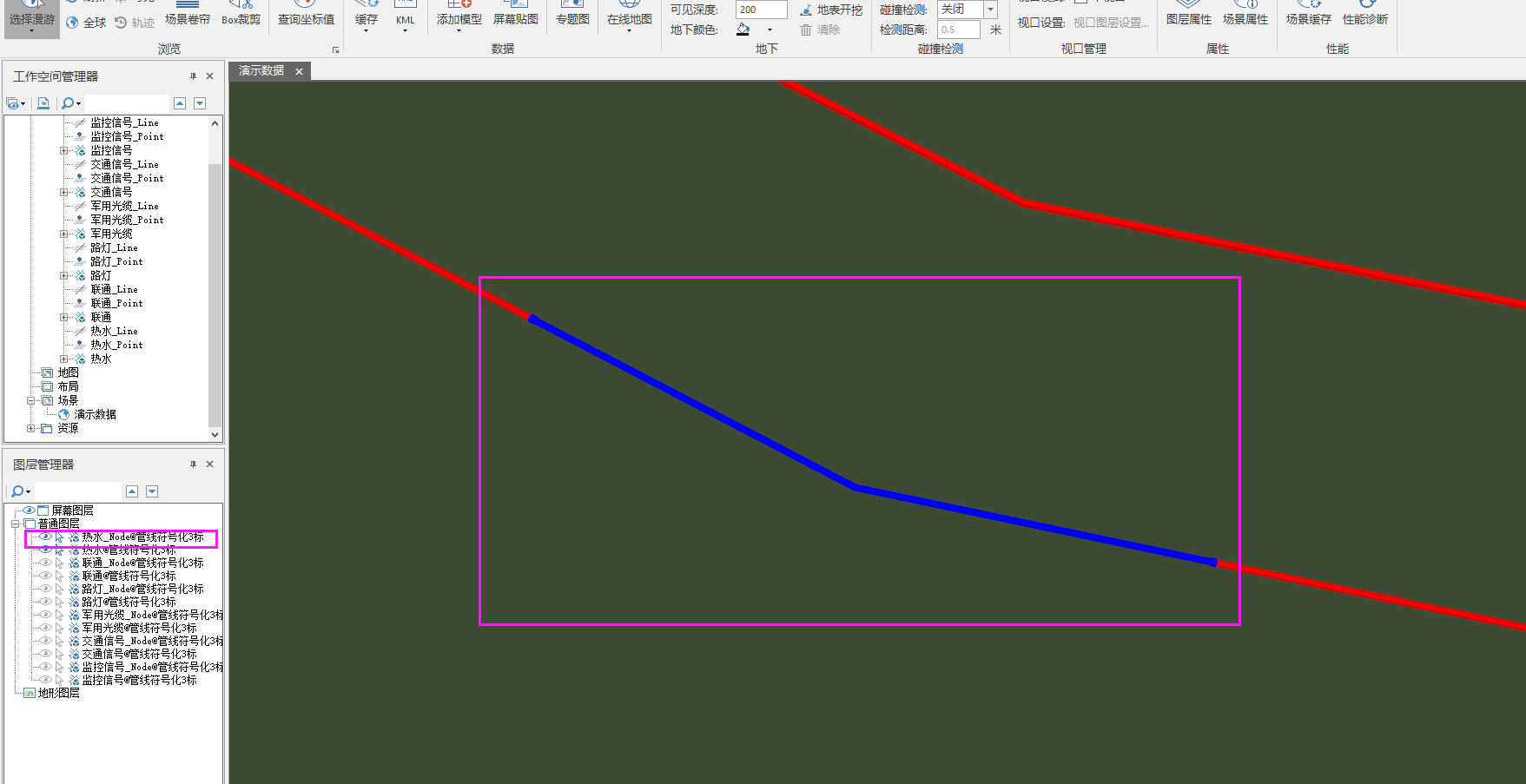

是管点,现在我只打开了管点图层

把您工作空间和数据传云盘,下载地址放一下,明天上午我下载下来瞧瞧。

好的,谢谢您!!

数据链接地址:https://pan.baidu.com/s/1d7XiAM      密码:lpm2

您好,原因找到了。

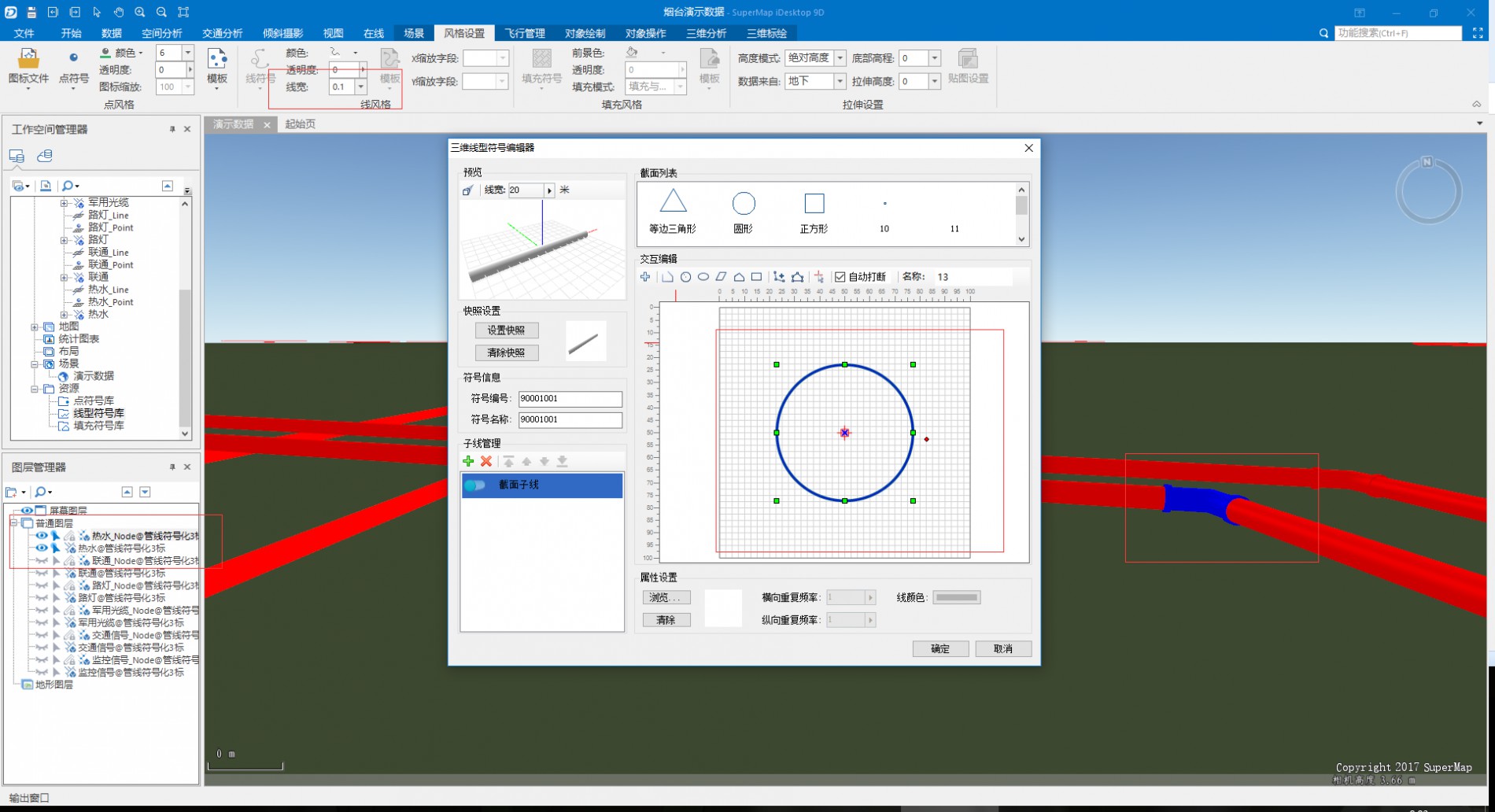

您画的管线符号太细,导致了您说的问题,这可能是个缺陷。但我们一般都不这么操作。

正常的话,把线符号圆圈画大一点就好了,如果要控制管线宽度,在风格设置里面控制。

好的,谢谢你

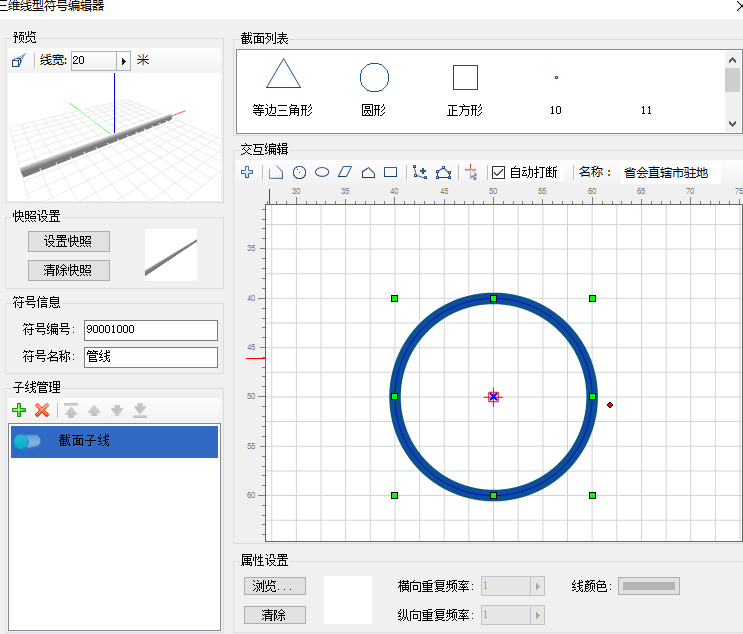

感觉上图中符号圆圈的大小对后期的管线粗细有很大影响。比如在风格设置中将管线宽度设置为0.5m,圆的大小如上图所示时,管线会碰撞。但是当线宽仍然为0.5m,设置上图中的圆的半径为1m是就不会碰撞,这应该怎么处理??

风格设置中的线宽以及符号编辑器中圆圈半径各代表什么??比如说我要画一条直径为1m的管线,这两个参数应该如何设置??

您好,是这哈。

我们在制作管线符号,画圆的时候,一般都是把格子占满的,也就是符号库里面半径单位是50,然后风格设置为1米,那这管线直径默认就是1米哦。如果里面画的是25,外面设置1米,其实是0.5米哈。

这个您可以自己试,然后在三维分析,量算,距离里面量管线直径,就能总结出来。
OK,谢谢了
...
