Question

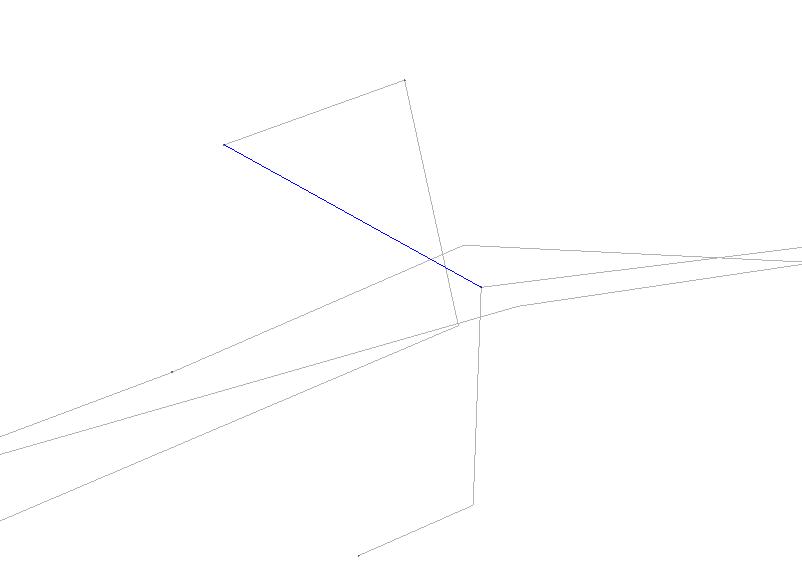

当管线比较复制的时候i，我没选择打断线，只用了线数据集自身构建，也在交点的地方给我把管线打断了

Answer 1

您好，线线打断是指线对象相交时做打断处理，产生一个新的节点（原来相交处没有节点），看你图一的线对象本身就有节点，所以跟打不打断没有关系。

Comments

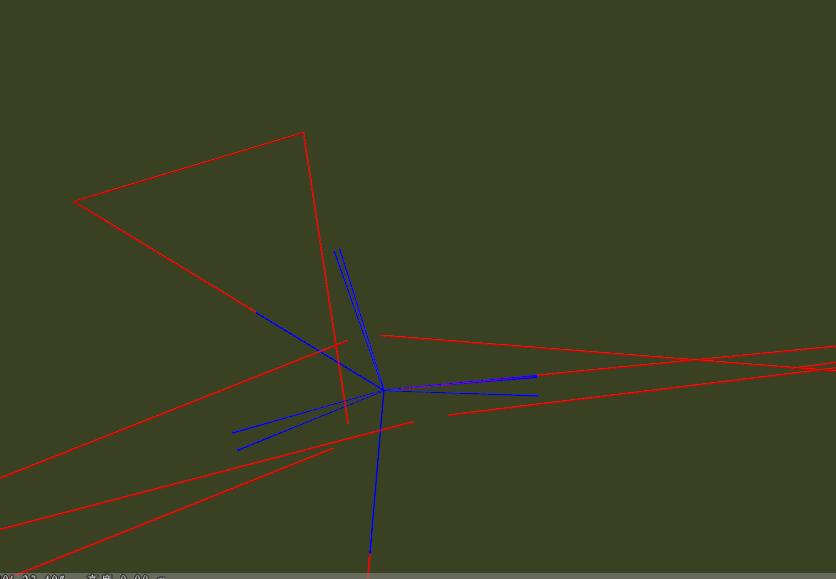

生成的三维网络数据集是这样的，这个设置图层风格后生成的自适应管线就变成上面的那个图了，节点处的连接拓扑就错了

---

方便提供一下数据吗？数据可能存在一些拓扑错误，我们这边查看一下，可先上传百度云，然后私信我下载地址。

---

我上传云盘了，https://pan.baidu.com/s/13XqjKKRtY3KKmopKKgSbGg

---

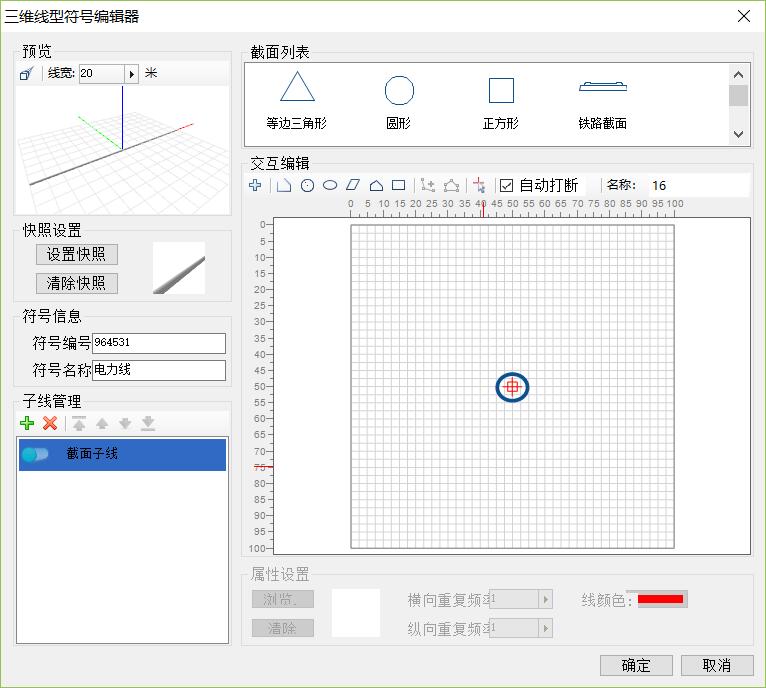

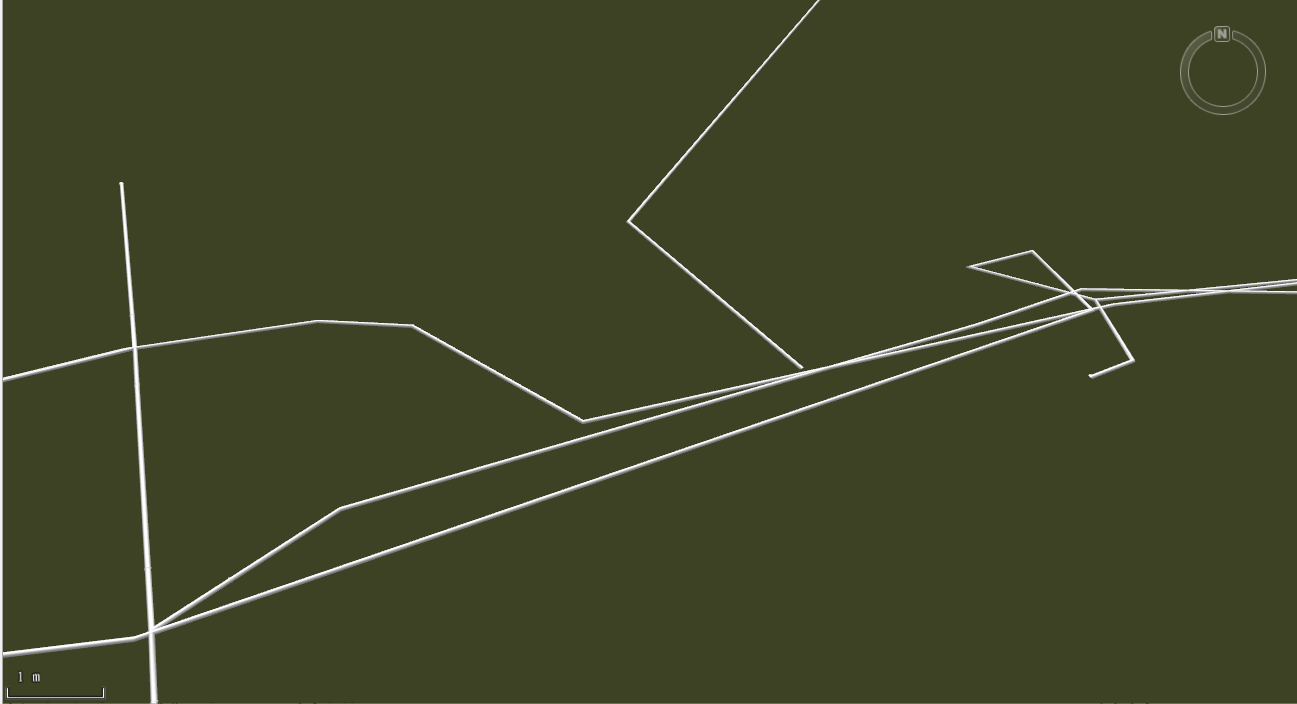

你好，查看了一下数据，你管线间距离特别小（厘米级别），如果你管线符号直径宽度设置过大（米级别），就会出现错乱现象，你可以自己制作一个管线符号，打开线型符号库，新建三维线符号，截面圆画小一点（占满所有小格为1米）。效果如下图：

---

好的，谢谢。我先试下看看

---

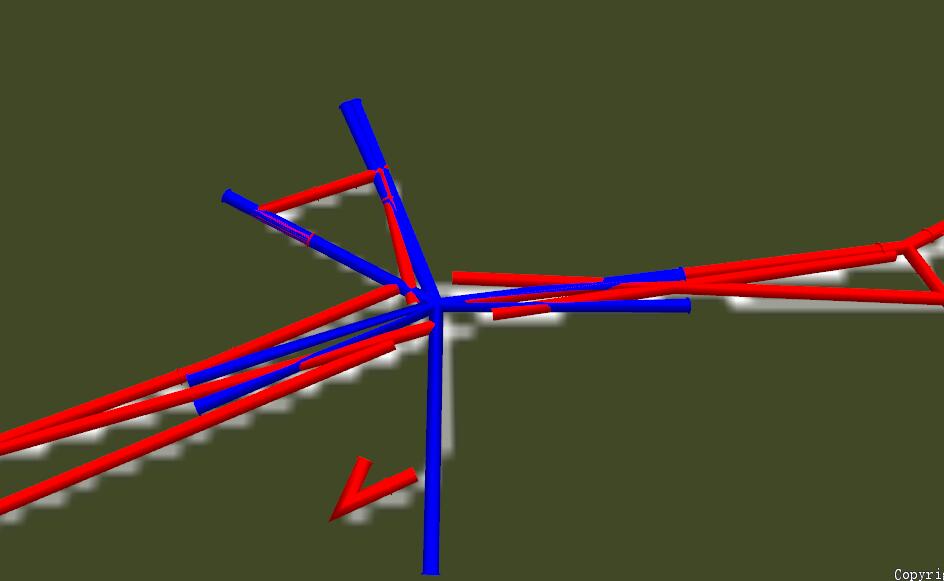

你好，我自己建了一个图上面的参数的三维管线符号，但是进行图层风格设置过后为什么还是下面这种情况呢，是还有其它地方需要怎么设置吗。是建立三维网络数据集，然后用网络数据集生成的自适应管线哦
