三维模型导入模型部分不显示

0 投票
1,275 浏览

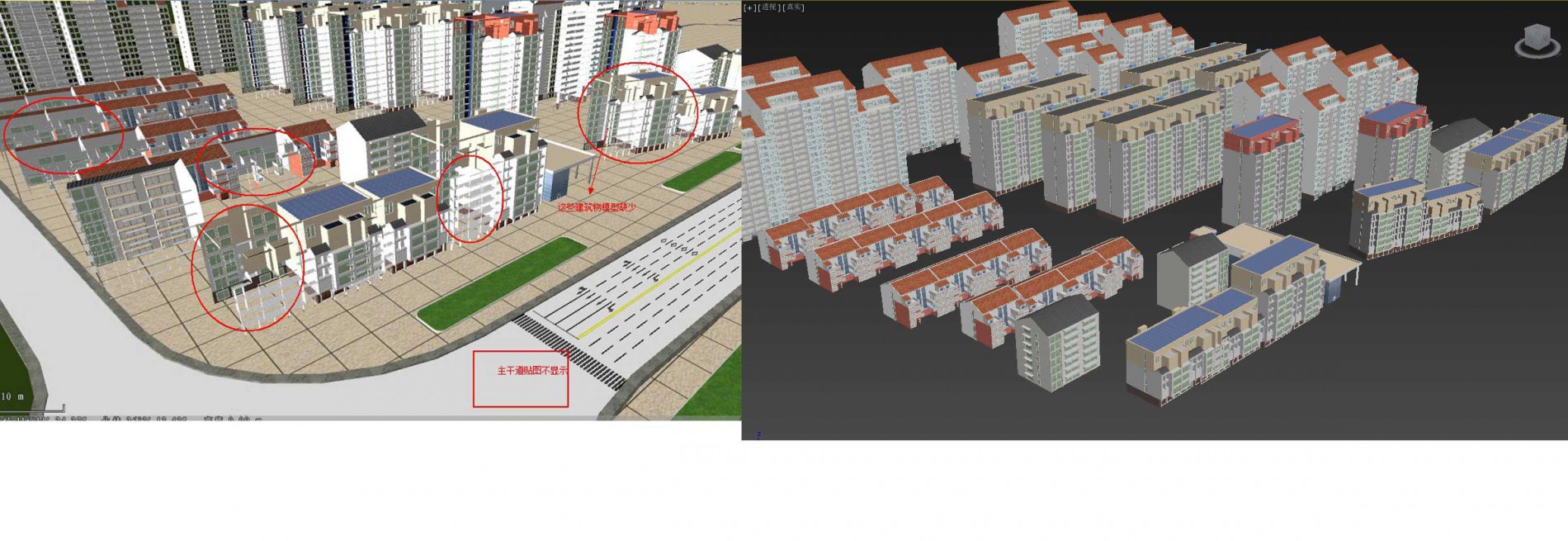

右边的三维模型导入超图,出现左边模型部分不显示、主干道贴图不显示。关于贴图,都是放在一个文件夹下,也检查过没有缺少外部文件,不知道怎么回事?关于模型,在3DMAX中展示没有问题,导入超图就出现左图情况,不知道怎么回事

最新提问 8月 2, 2017 分类:  1275次浏览 | 用户: 豆花加红豆 (0 分)

2 个回答

0 投票
您好,您是用什么方法导出到超图的呢?

关于建筑的三维面透视现象,是因为贴图贴反的缘故(贴到了背面),建议将有问题的面的法线反转。

关于路面贴图丢失,有可能是由于使用了不支持的贴图。您可以检查下以下三个环节:

(3)贴图文件使用了不支持的格式。
目前支持的贴图文件格式有:bmp、jpg、tif、png、tga、gif,其他格式是不支持的,需要转换成支持的格式才行。建议贴图纹理长、宽均为2的n次幂像素值;建筑物纹理尺寸控制在1024×1024以内,地形纹理尺寸控制在512×512以内。除此之外,确保您的贴图文件颜色模式是RGB模式和8位通道的图片,具体可以在photoshop中查看。
(4)使用了不支持的材质球。
目前SuperMap平台中支持的max材质只有标准(Standard)和多维子材质(Multi/Sub-Object)(可以包含多个标准材质),其他材质导出均不能正常显示。
(5)贴图文件名称有“括号” 、“空格”等不字符。
目前已知这些符号有时也会导致贴图丢失,建议取名不要用括号和空格,下划线是可以的。
最新回答 8月 2, 2017 用户: 张阳名 名扬四海 (4,895 分)
贴图我检查过路径是存在的没有丢失。我是在3DMAX建好模型有插件导出数据集的
贴图丢失不仅是文件丢失的情况,还有我这里列举的三条情况,即不支持的贴图格式、不支持的材质格式、不支持的贴图名称等等。请您再检查一下。
0 投票
你好,如果没有丢失贴图纹理,则说明在超图的优化效果较慢,你可以将图层属性的LOD属性值调小。
最新回答 5月 23 用户: yjnuyygy88 初出茅庐 (55 分)
...
