房屋建模在地表悬空怎么解决
TYY
38EXP 2017年07月23日

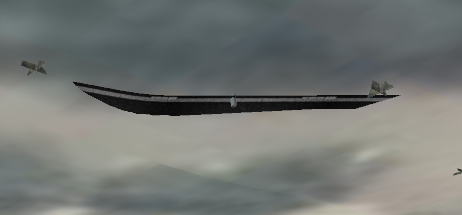

如图,3dsmax导入的房屋场景在加入DEM地形数据后,出现悬空效果,如何解决,设置了相对模式和贴地模式都会出现这种悬空的情况。

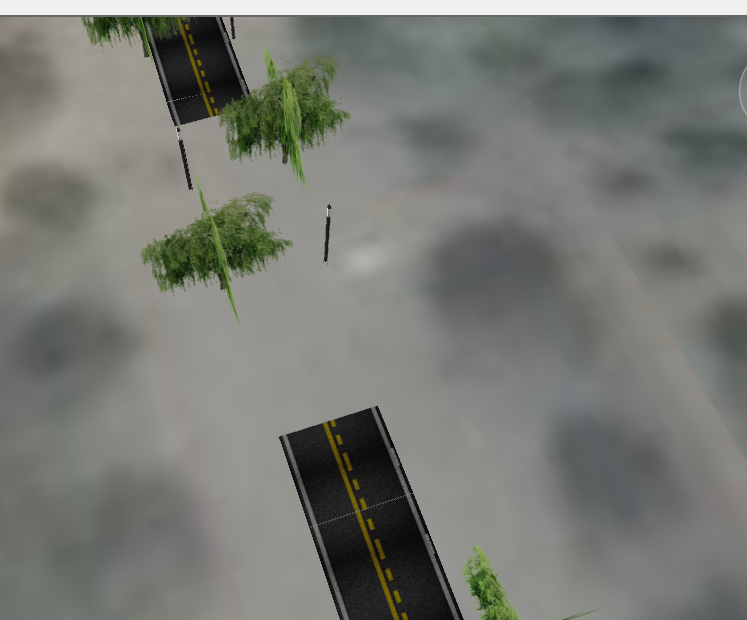

还有道路网导入匹配符号后,有一部分陷入地下,也都设置的相对地面模式,如何解决?

1个回答

您好,首先建模时3dsMAX内部有坐标系,有他们自己的坐标原点,也就是说模型本身是有高度的。这个需要在3ds MAX里调整一下。

另外,高度模式里的“贴地”是指贴三维球的地面,不是地形数据的地面。你可以针对某个数据集,来设置他的高度模式为非贴地的,同时给一个适当的底部高程,来做优化。

同时 对于CAD数据集模型,您可以使用 “数据”选项卡 > “栅格”组的“DEM构建”下拉按钮,在弹出的下拉菜单中选择“地形匹配”命令,来实现对地形进行匹配处理。

11EXP 2017年07月24日
那道路插入地下的情况应该如何解决?道路是shp文件匹配线符号生成的
您好,用后两种方法也可以解决的。但是需要在“地形模型匹配”时,你需要先画一个插入地下那段路段的矢量面,用它来做匹配。

具体操作您可以在本地帮助文档里检索“地形模型匹配”查看具体步骤(iDesktop本地帮助文档在安装路径下 “...\SuperMap\SuperMap iDesktop 8C\Help\SuperMap iDesktop 8C Help.chm”)
...
