倾斜模型单体化

0 投票

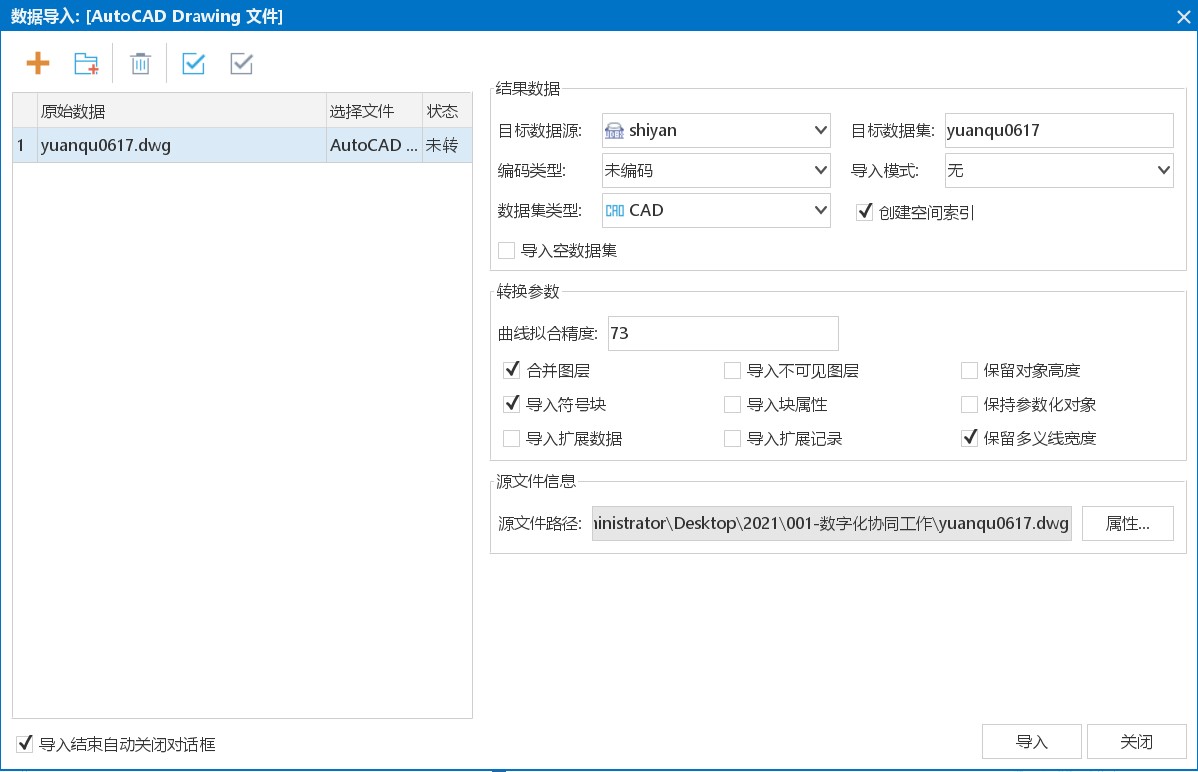

您好,我想做一下倾斜摄影模型的单体化,现有已经生成过配置文件的倾斜模型,可以加载到球面场景并查看。另有在倾斜模型基础上测的矢量图(通过cass3d采集,格式为.dwg),我通过“新建数据集-数据导入”将采集的.dwg文件导入。但该数据无法加载到球面场景,并且我也不太清楚下一步该如何操作才能实现倾斜模型单体化。

6月 17 分类:  91次浏览 | 用户: lrd 才疏学浅 (11 分)

1个回答

0 投票
您好,DWG导入无法加到场景应该是坐标系的问题,您右键数据集然后选择属性,右侧面板找一下重设坐标系按钮,设置原始矢量图数据用的坐标系即可,地理坐标系和投影坐标系都可以加到球面场景,只有平面坐标系不可以。

另外如果是单体化用,建议导入dwg时,数据集类型选择“简单数据集”,导入后会变为点线面文本等简单的数据类型,面数据集可以单体化用。现在作为CAD导入属于复合数据集,无法用于单体化。

重设坐标系操作如果不清楚详细操作,帮助文档内搜索对应关键字即可。
6月 17 用户: jjz 名扬四海 (4,720 分)
...
