Question

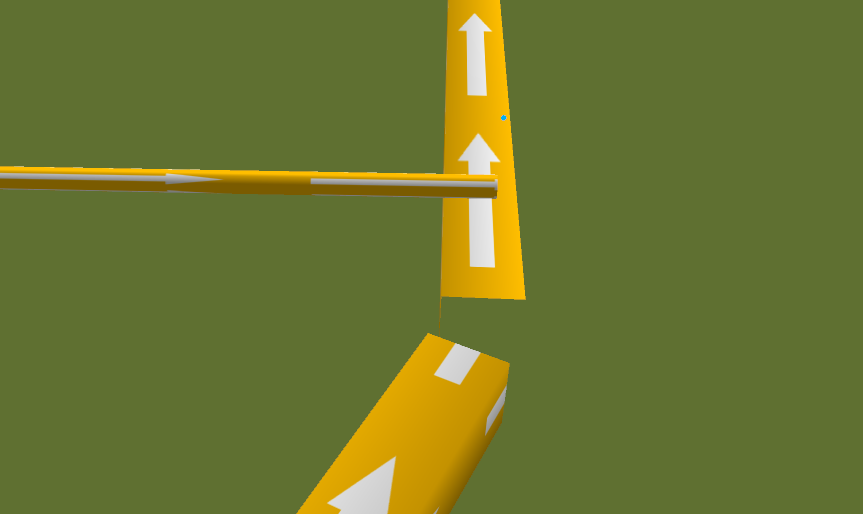

现在的问题，就是管线在连接处（特征点），比如三通、四通处不能有效生成自适应符号。如下两种方式都不行，即使把打断容错设成很大。

请问超图的自适应管点生成技术，是不是要求在连接点处的管线高程需一致（或者说在很小的容错范围内）？

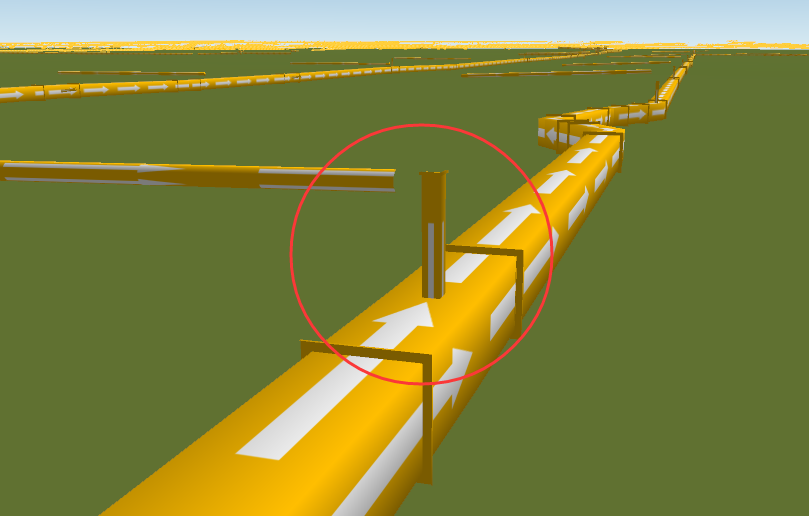

三通点

---

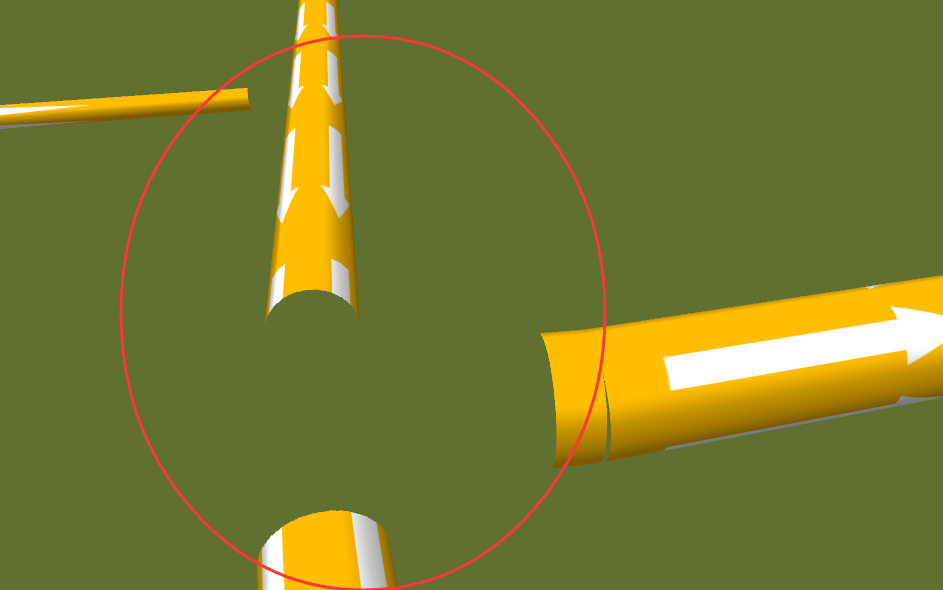

四通点

---

Answer 1

您好，目前如果连接处线高度不一致确实会出现管点不能完全匹配的情况。这种情况推荐您自行建模达到预期显示效果。

Comments

自行建模是指？ 因为每个特征连接处情况都不会一样，请问是否有相关案例可参考？

---

自行建模是指将有问题的部分用Max的软件进行建模，然后作为模型数据集加入场景中。目前确实没有各层管线高度不一致的情况下，如何处理管点的案例供您参考。您也可以考虑下将数据分层，先保证高度一致的部分能够正常适应，再根据数据情况进行自适应或者建模。

如果一定要找案例的话，您可以参考这篇文章中，高度不一致的管点全部换成比较大的模型的做法，这个模型应该是自己建的。不一样的形状和大小应该也是准备了不一样形态的模型，不一定是自适应出来的：
https://blog.csdn.net/supermapsupport/article/details/80390189

---

好的，谢谢，针对每一处连接处自行建模，感觉人工工作量太大。

---

确实是这样，但是目前没有办法处理高度差异太大的情况。给您的连接应该也只是准备了几种不同的管点，不是每个连接处一个，然后正常能用自适应的地方用的还是自适应管点。您观察下数据情况，然后建一个基础的模型，剩下的在建模软件中应该能比较方便的改变形态，不行这个管点模型就做的大一些，适应范围更广。

建完模型后可以将有问题的管点单独拿出来作为一层，然后给每个点增加一个字段设置模型存放的绝对路径，然后使用点外挂生成缓存。或者我们还有批量导入模型的功能，您也可以看下：
http://support.supermap.com.cn/DataWarehouse/WebDocHelp/iDesktop/Features/DataProcessing/DataConversion/BatchImportModel.html

---

对了，我再确认一下，如果纯粹为了模型好看和逼真，把管线在连接处的管线都调整为一致，这样是否就可行了？

---

是个可行的办法，您先小范围试一下，理论上讲管线高度一致且能联通就可以。
