三维地质体,多地质层总合并成一层

0 投票

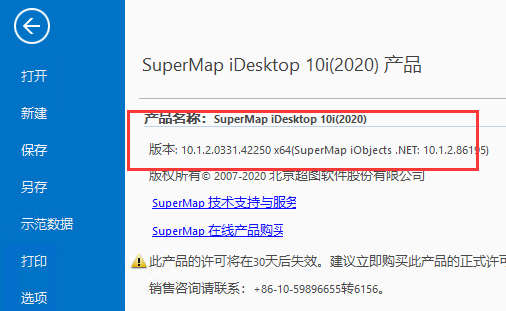

版本:iDesktop10.1.2

构建地质体,导入多个数据集对对应多个地质层,但是生成后的地质模型是把多个地质层合并成一个了。请问是否有哪有问题?

步骤如下:

1.新建udb(不设置任何坐标系)

2.以excel的方式导入数据集(三个数据集,每个数据集对应一个地质层)

3.构建地质体,三个数据集都选中一起生成

问题:

怎么是把所有地质层合并到一起了??

截图如下:

4月 19 分类:  125次浏览 | 用户: qisheng.lv 初出茅庐 (23 分)

1个回答

0 投票
您好,我这边也用10.1.2.0331这个版本试了一下多个三维点图层一起构造不会合并成一个。您可以右键模型数据集查看属性表,里面有几条记录,正常三个点数据集就是三条记录。您可以把点放到场景中看下,是否是由于某个图层高度范围比较大所以盖住了其他的图层。
4月 19 用户: jjz 名扬四海 (4,720 分)

三个数据集构建成地质体后变成了一个,属性表也是一条记录了

数据集的所有点我都放到场景中了,感觉没问题(三个地质层,每个层是5个点)

如果我一个一个的构建,可以出现我要的效果,但是现在需要所有数据集一起构建啊

这边测试了,如果用于构建的点数据集位置一模一样只有高度不一样那么就会成为一块地质体。一般地质体数据不会每层一模一样,您可以适当每层改几个点试一下。

好,我改下点再试试,但是上周这个问题社区里有人回答我可以,我把测试数据发于他,他还给我发来了截图,没说关于“只有高度不同的情况”

之前的问题链接:

http://ask.supermap.com/91598

之前给我截的图

我这边观察了一下上一位工程师的回答,可能是和构建的顺序有关,如果把高度最高的放在最顶层这样排下来会导致只生成一块,您可以试下把图层顺序反过来。
哦,试了下确实是这样,谢谢。

但是,这里是我自己造的数据每层高度都很有规律。如果遇到真实的数据时,不同地质层数据高度各种各样,构建地质体的时候,该如何确定构建时的上下顺序呢?有什么参考规则吗?
地质体构建方法是插值算的,这块我们也不是专业的,如果对地质体有更高的要求可以用更专业的地质体软件来处理。不过如果是真实数据应该不会出现只能生成一块的情况,总之就是总体最高的放在最上面然后往下排,我刚刚又确认了一下这样设置是可以生成三层的。

明白了,谢了,感谢回复yes

...
