爆管分析上下游关键阀门不变红
天下一番  (65分)  初出茅庐
12月2日, 2020

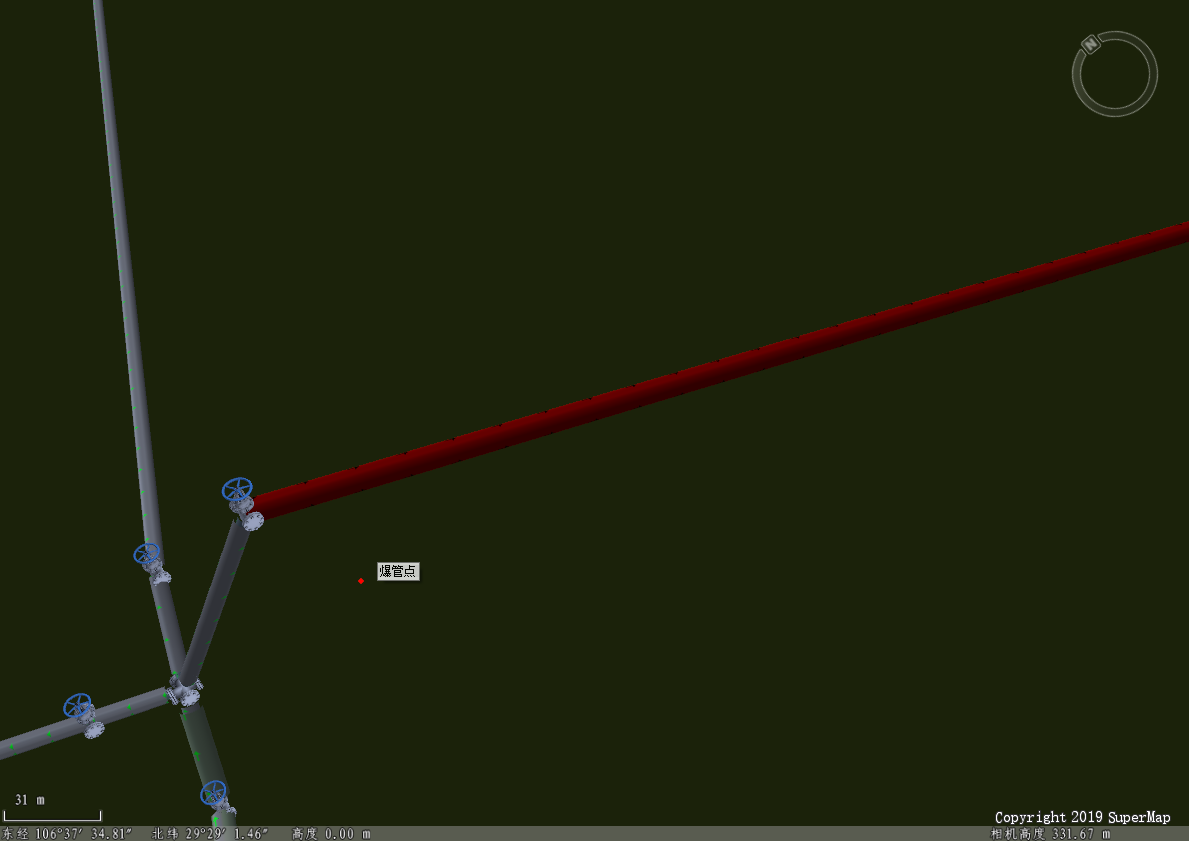

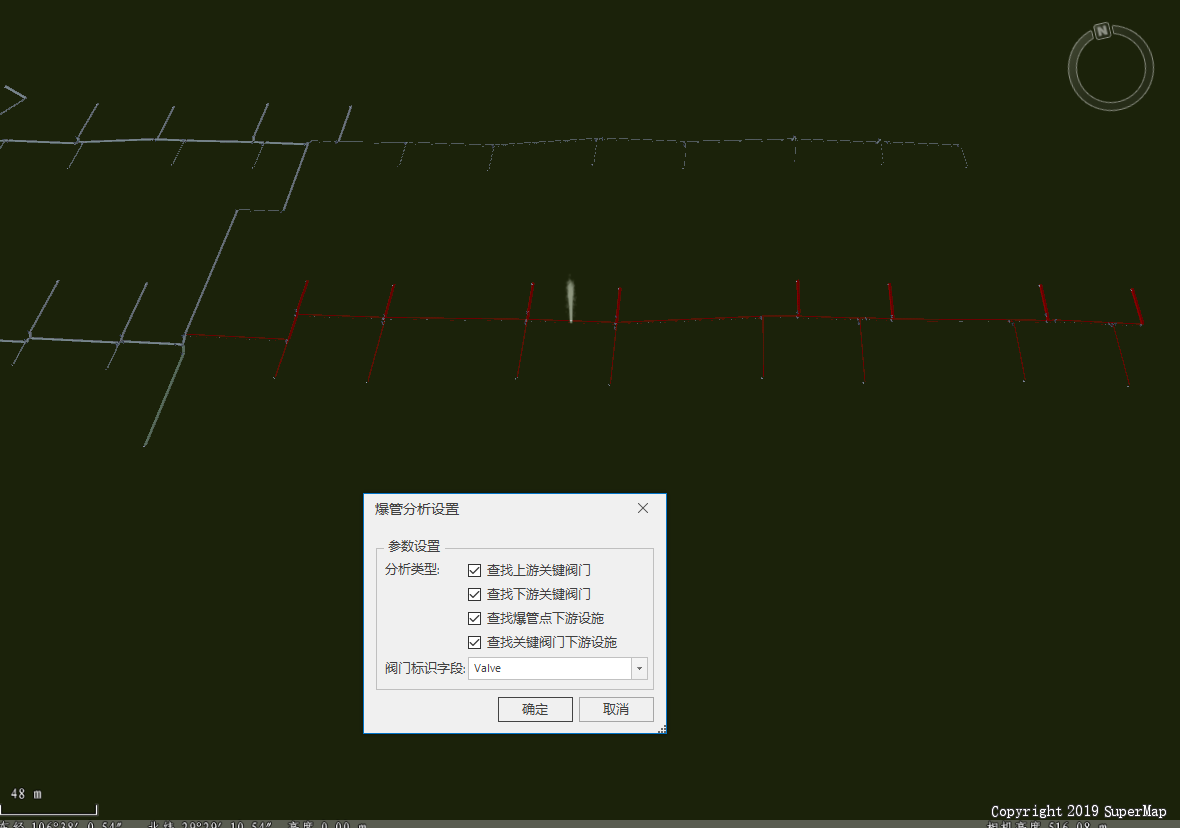

我做了爆管分析为什么上下游的阀门不变红呢?如图

1个回答

您好,请问您是如何进行的爆管分析设置?现在用的是哪个版本的iDesktop(文件 - 关于中的小版本)。数据集是否方便分享到百度云测试?
jjz  (4,720分)  名扬四海
12月3日, 2020
你好,我是在间分析—网络分析—爆管分析里面的爆管分析设置里面可以设置分析类型来设置的,我四个类型全打√了,我用的版本是idesktop10i,我现在在上传百度云,稍等一下发您

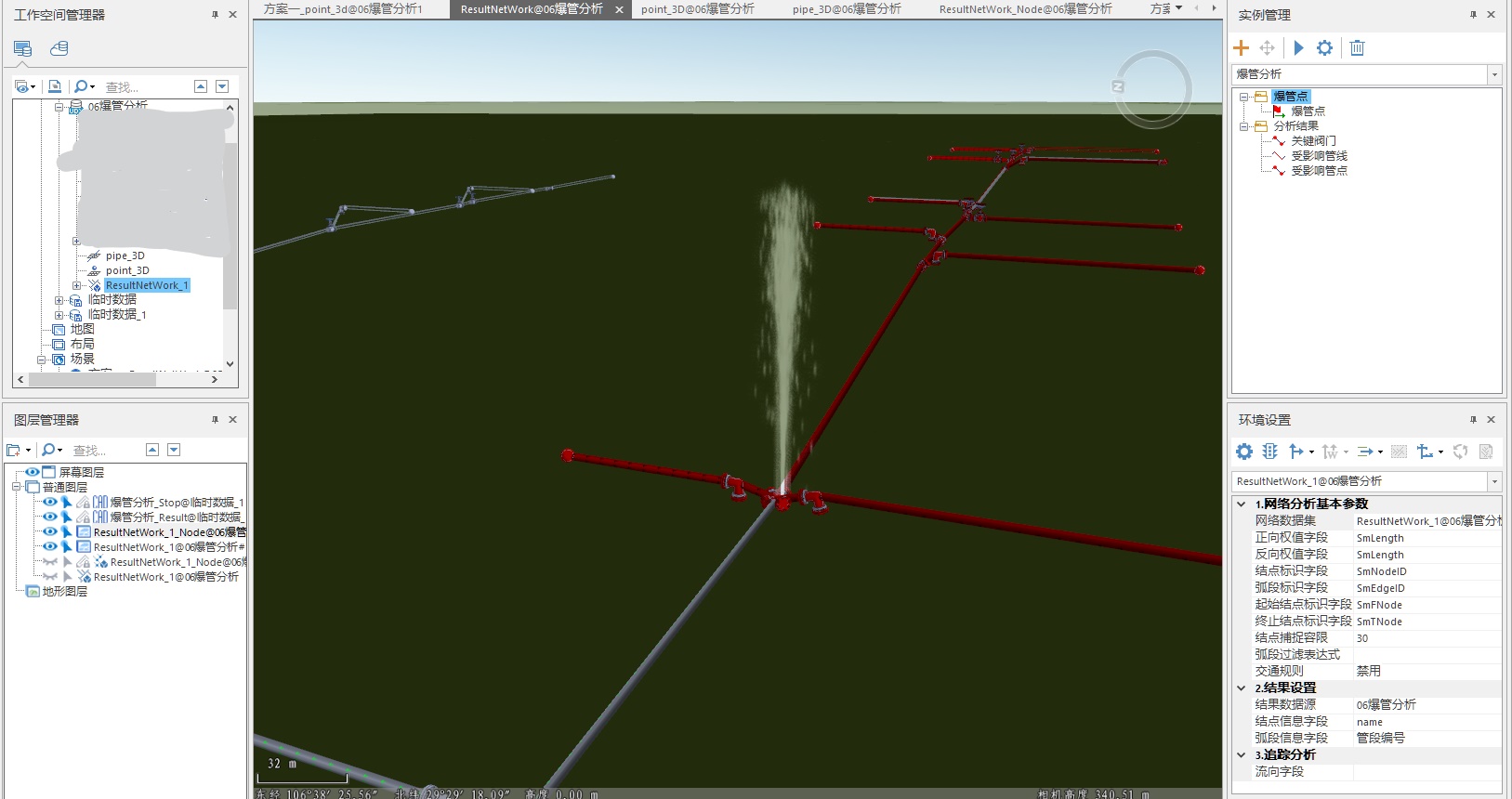

您好,数据已测试,但是我这里分析后阀门也一起变红了:

我是用pipe_3D和point_3D重新生成了三维网络数据集,然后在环境设置中选择倒数第三个图标的“构建管线模型”,最后实例设置中勾选全部四个选项,阀门标识字段就是默认的SmID。选好爆管点后执行分析就是图中效果,阀门一起变红了。后来我又用方案一重复上述操作并选择爆管点在管线上,也能得到类似您图中的结果,阀门也变色了。推测您可能是没有选择“构建管线模型”,所以阀门没有跟着变红。

你好,请问你用pipe_3D和point_3D重新生成了三维网络数据集的时候选择的是“构建三维网络”还是“自定义构建三维网络”呢?
我都是用的“构建三维网络”这个选项。
...
