导出dxf,dxf中图形的形状和面积与地图中绘制的面积区域不符
wpk
15EXP 2020年11月16日
场景:绘制测量某区域面积,并将区域图形导出DXF之后。

问题一:DXF中的图形样子看起来和三维地图里的样子不一样

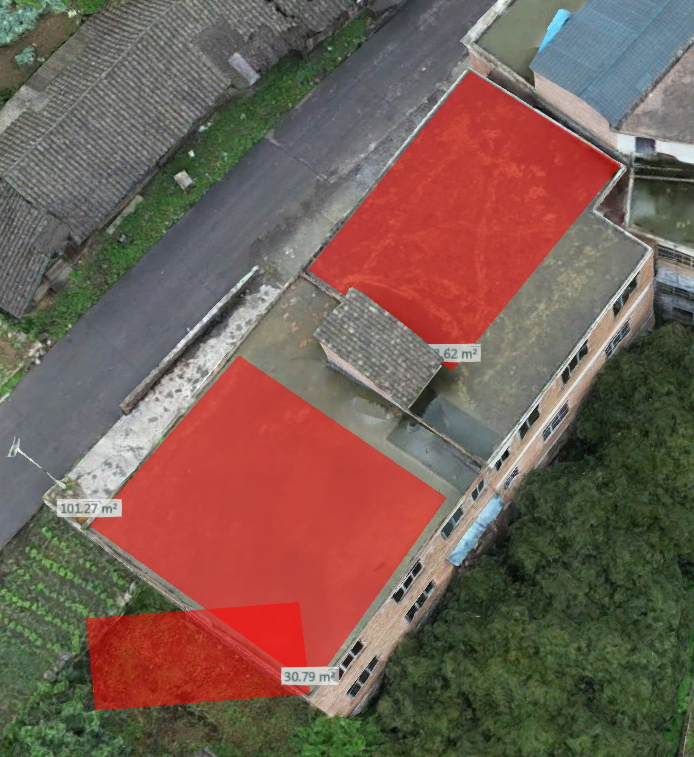

问题二:DXF中图形的面积与三维地图里绘制的面积不一致,(ps:三维地图里绘制的面积是已经等高的了,所以可以认为是二维面积)不知道为什么会造成面积不一致,目前没有解决思路,请教大神

使用产品:iserver10i

1个回答

您好,您那边是在桌面进行的操作吗?我这边测试了是没有问题的,不知道您是否方便把您的数据发我一份,我测一下
6,087EXP 2020年11月16日

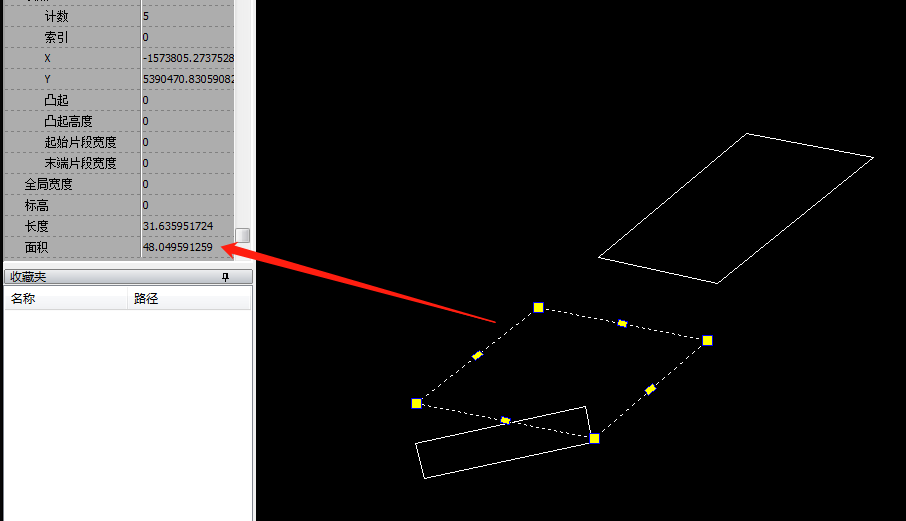

不是在桌面软件操作的,是在网页里操作的,面积计算方法用的是Cesium.MeasureHandler.computeArea(),用的是笛卡尔坐标。导出DXF也是直接将笛卡尔坐标 如下图(dxf查看器是迅捷查看器)

把这个dxf导入到iDesktop里面去看一下他的面积

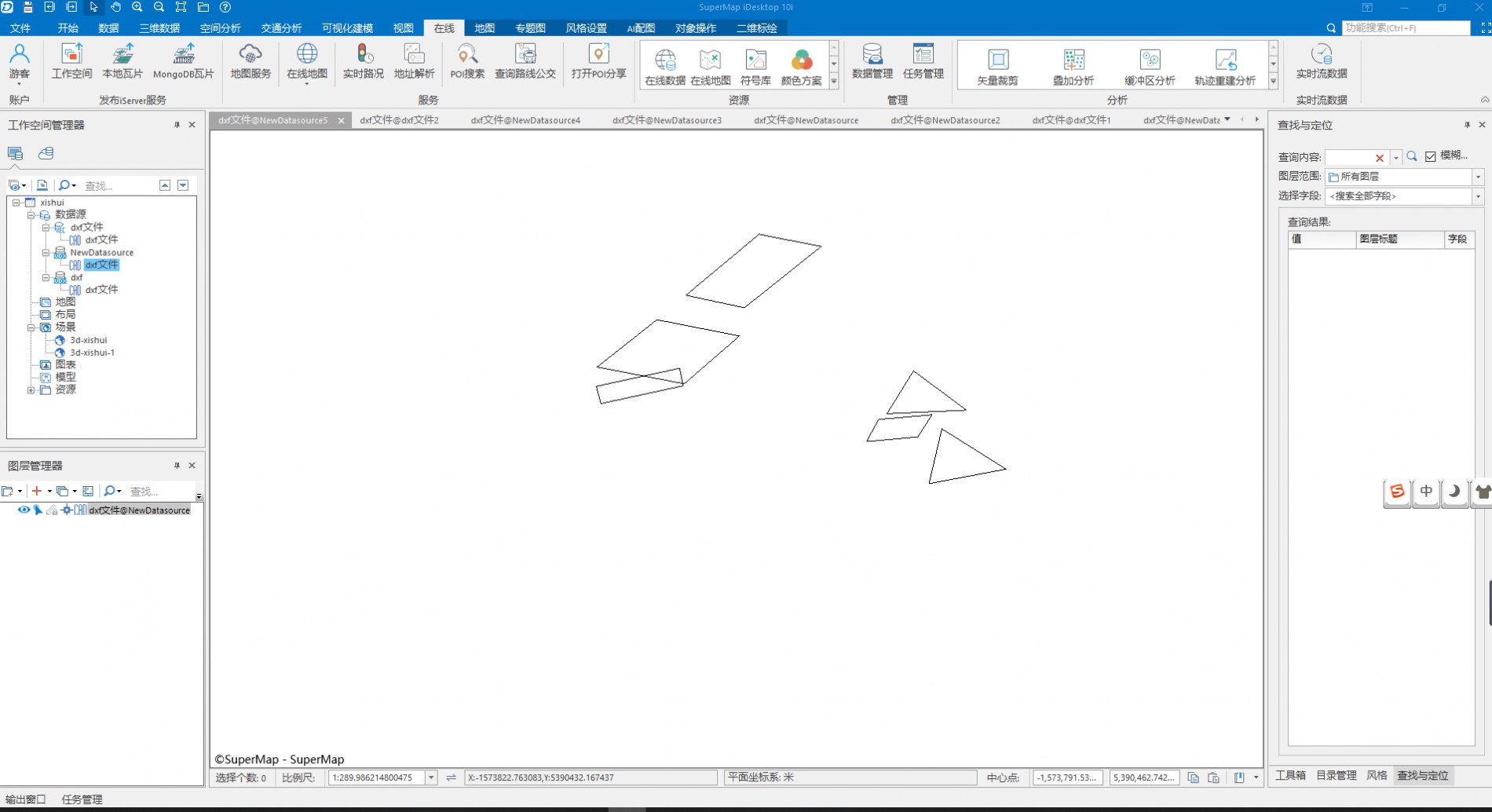

在idesktop中我导入进来了,这个dxf数据是二维的,我去哪里可以查看到某个图形的面积。

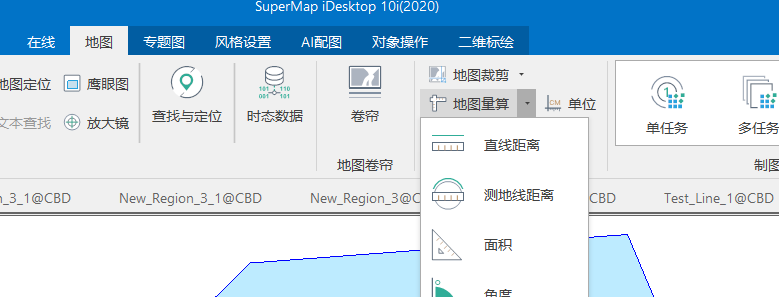

在地图窗口中选择地图量算,量算面积

这个面积和在cad中是一样的,我们测试出来的是101.27.

现在的情况就是,导出前测量的面积是101.27,,导出后在cad和导入到超图idesktop中的面积是48,这个大概回事什么方向的问题造成的,是需要转换坐标系吗?目前导出时没有处理坐标,直接导出的
在前端的时候是在球面,在桌面也应该添加到球面场景,查看一下当前CAD图层的坐标系
idesktop不熟悉,不太会将dxf导到桌面的球面场景里,请问这个具体怎么操作,或者能给一个您的联系方式咨询下吗
要不把文件发给你看看
QQ:3442484410
...
