导入dxf显示不全和显示样式不正确

0 投票

使用产品:iMobile 9d 901 操作系统:win7 x64
数据类型: 文件型
问题详细描述:在进行dxf数据导入时,对比使用AutoCad2014打开的内容,发现超图显示不全或部分显示错误。
问题重现步骤: 导入附件的dxf数据

https://pan.baidu.com/s/19lp_F3Xh63gg1ldhwqPXAw

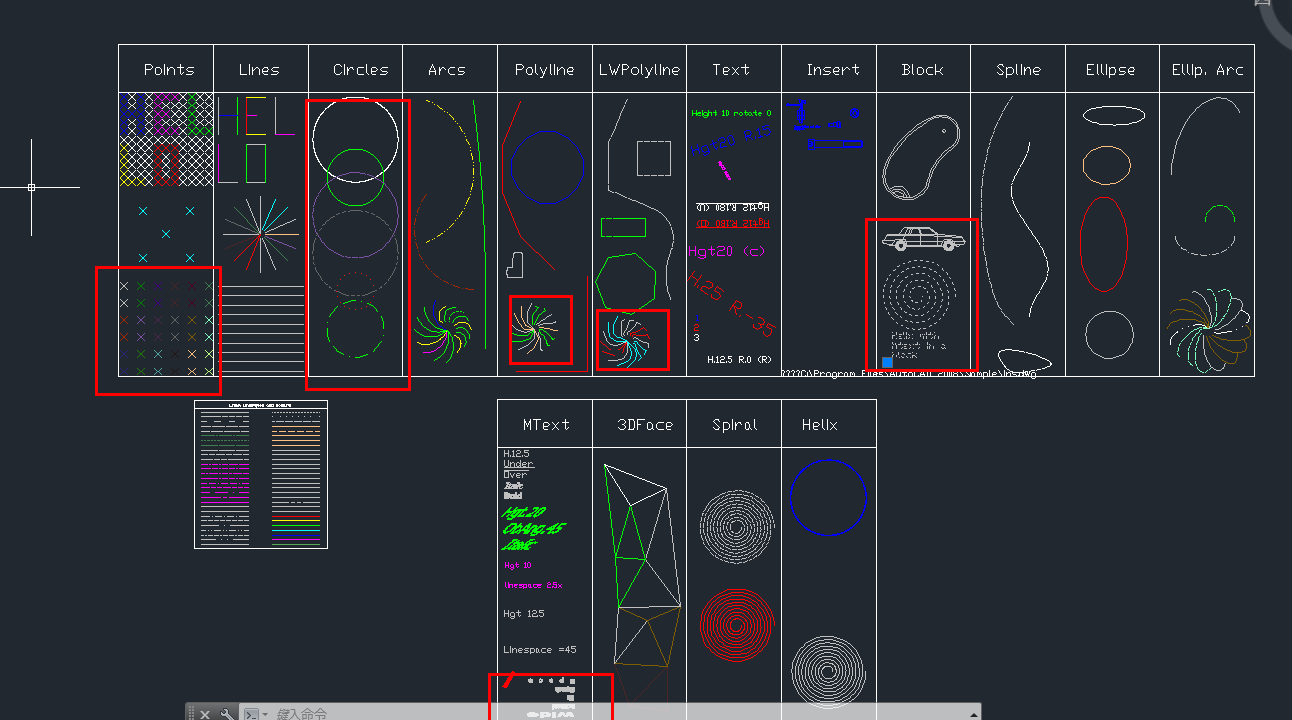

通过AutoCad2014打开

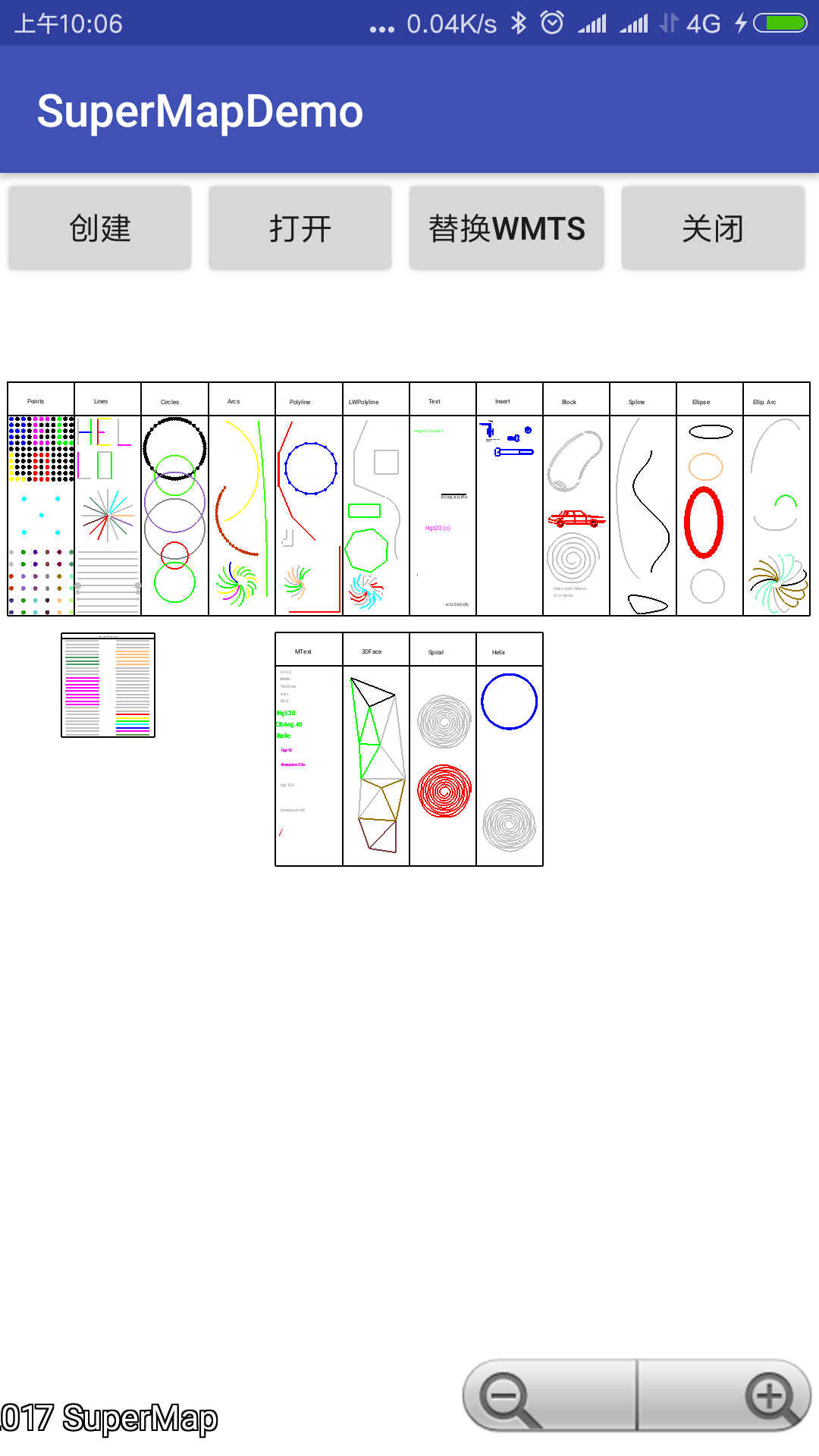

通过超图iMobile打开

具体内容:

1.Points点样式不对

2.Circle圆样式不对

3.Polyline画不全

4.汽车样式不对

5.MText内容丢失

10月 9, 2018 分类:  566次浏览 | 用户: 亚梦 初出茅庐 (21 分)

1个回答

0 投票

已采纳
您好,我们支持的AutoCAD最高版本为AutoCAD 2007, 根据您使用的AutoCAD版本, 说明如下:

1和2的样式不一样属于正常情况,这是不同软件对点或线条的显示方式不同。

3、4、5的显示不对,可能是对应的数据类型不支持,导致的导入数据不完整。

刚刚接到您的电话,说到坐标问题,设置数据集的坐标系即可。数据坐标值范围X:[-180, 180], Y:[-90, 90], 东为X正方向,北为Y的正方向,如果你的数据匹配不到正确的地理位置,导入后,先设置坐标系,再通过数据配准进行纠正。数据配准需通过iDesktop操作,参考其文档“数据处理”->“配准”
10月 9, 2018 用户: 幸俊 学富五车 (500 分)
采纳于 10月 9, 2018 用户:亚梦
...
