dsm生成的矢量图与倾斜摄影的模型对不上怎么解决

0 投票
DSM是由倾斜摄影模型生成的,矢量图由dsm分析后处理生成的,但是矢量图拉入球面场景后与倾斜模型总是对不上,哪里出现问题了呢
7月 14 分类:  53次浏览 | 用户: 恩东 (2 分)

1个回答

0 投票

您好,最有可能的原因还是地理坐标系或者投影不匹配,您原来的倾斜摄影模型有这些信息吗,比如生成scp配置文件的设置需要和生成DSM时一致。这样一般就是叠上的,您保证每一步都是同样的坐标系再试一下。请参考这篇提取DSM的技术博客。

7月 14 用户: jjz 才高八斗 (862 分)
我一直都是对不上,我可以吧数据发给你,你帮我测试一下吗
您把倾斜摄影原文件和生成的其他数据都发给我吧,私信或者回复百度云链接即可。
您好,文件已收到,测试后没有发现偏移现象,由于只有倾斜摄影缓存所以无法和您生成的矢量面对比。我把链接给您,您确认一下效果。

链接: https://pan.baidu.com/s/1MY-EWfhWbyRscX9G0QP_hg 提取码: v37a
怎么你生成的只有一个平面的配置文件,我是矢量图加载到球面场景对不齐哦,而且我打开是空白的,是版本原因吗,我用的8C
链接:https://pan.baidu.com/s/1WWZDtyNwf6bIfQ3egkua0w
提取码:w7zu

我把步骤整理了一下,麻烦帮我看看好吗,到底是哪里出了差错

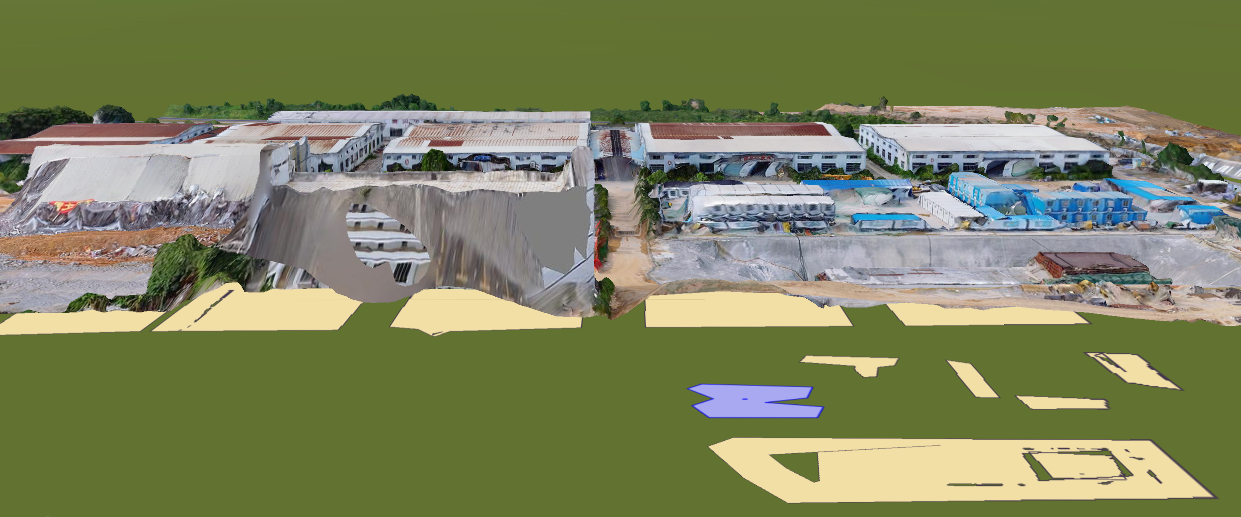

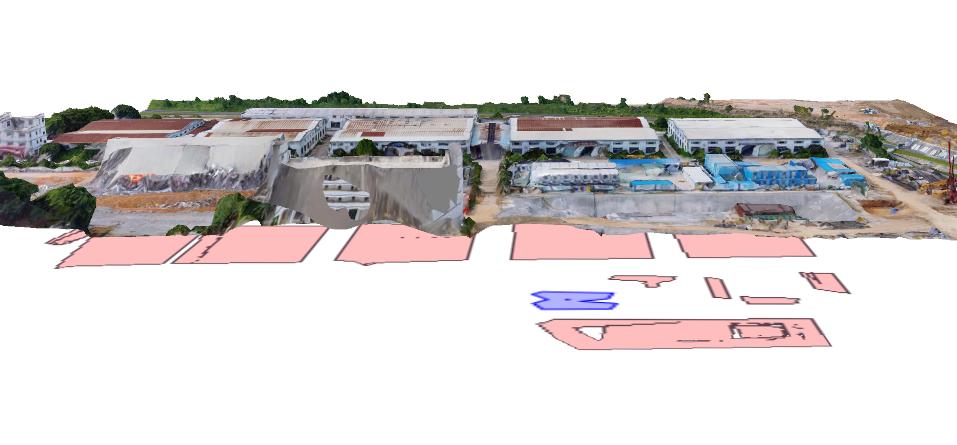

提取DSM需要无投影的scp文件然后在平面场景提取,您可以看一下之前发的提取DSM的文章。我这里截图给您看一下矢量面分别在平面和球面加载的效果。您打开是空白应该是因为我这边的数据源是新版的UDBX,8C可以打开UDB,我把数据源降级了,经测试可以在8C打开,链接给您贴在最后。您将工作空间和数据源都打开后再看场景,应该就是如下效果:

链接:https://pan.baidu.com/s/1NAEfrtOkpOl1_J7IZLp2Qg
提取码:yfqs

您好,我在您图片上添加了注释您看一下。

链接:https://pan.baidu.com/s/15SRPYdZgpBR__UPegM0S4A
提取码:cfqv
...
