导出CAD数据

0 投票

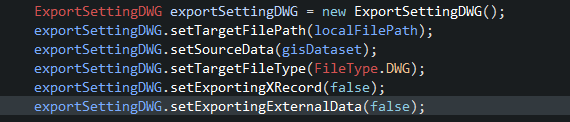

1.从一个CAD数据集中将该数据集通过 ExportSettingDWG 进行导出

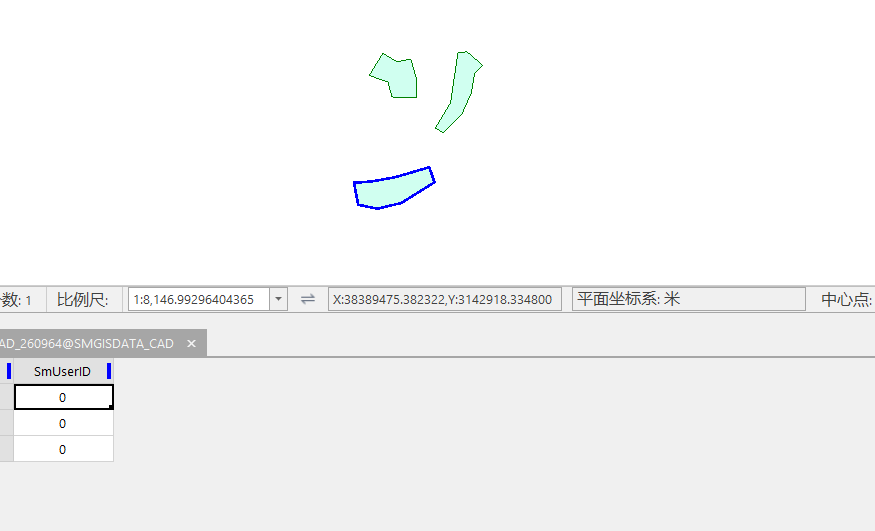

该数据集在iDesktop中的数据是

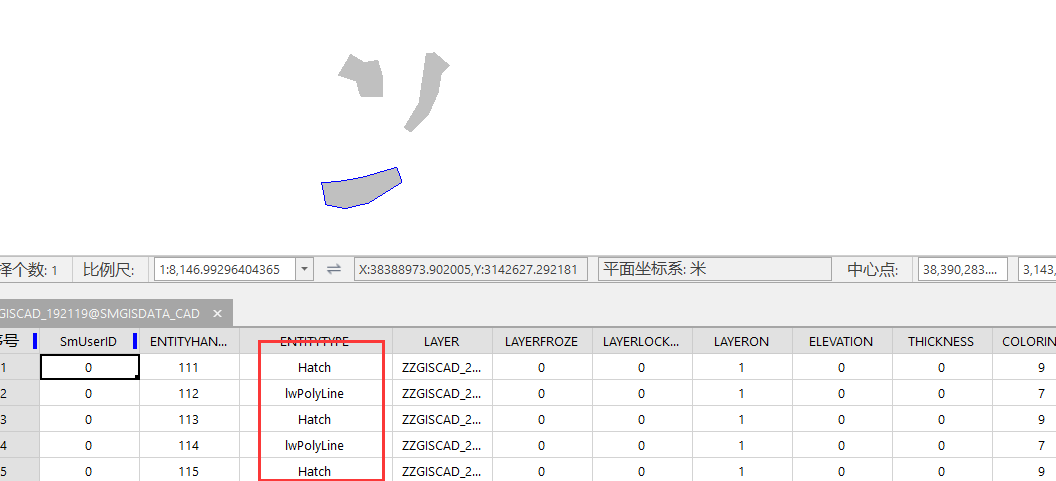

但是导出之后 与源数据不一致

如何保持一致?或者说,导出的标准是个什么? 这个字段下表示的是什么?

6月 1 分类:  47次浏览 | 用户: Jolloc 牛刀小试 (122 分)

1个回答

0 投票

已采纳
您好,您所说的保持一致是什么保持一致呢?数据集属性表中的字段信息吗?导出为DWG数据,我们会遵循AutoCAD的数据格式,所以会在导出的数据集中添加很多个字段信息。字段EntityType代表的是对象的数据类型,如Hatch是外壳的意思,你可以把他理解为面;lwPolyLine代表的是线对象。Point代表的是点对象。
6月 2 用户: 董懿鑫 登峰造极 (5,419 分)
采纳于 6月 2 用户:Jolloc
原来是是这样,那我想请问下 linux是否支持对CAD的导出?如果不支持的话,那我应该怎么去做?我用的是 iObjects Java
我利用的那个 ExportSettingDWG 这个,但是我不确定,所以问一下
您好,Linux版本暂时不支持导出CAD数据
...
