revit导出的模型,和导出的cad图纸叠加,看不到cad图纸线

0 投票
cad数据集看不到,缩放到本图层也无任何反应。

cad数据集最初导出的是平面坐标系,我重设为CGSWGS84,和模型的是一样的
9月 26 分类:  24次浏览 | 用户: 连尾鱼 初出茅庐 (29 分)

1个回答

0 投票
您好,您这边在地图打开一下CAD看一下是否位置正确,截图看一下,如果CAD数据导入桌面之后本来的位置是错的,那设置了坐标系之后位置也是错误的,那就没有办法和模型数据集定位在一起的,这个时候建议您这边对CAD数据做一个配准的操作。
9月 26 用户: 华红霞 名扬四海 (2,635 分)
修改于 9月 26 用户:华红霞

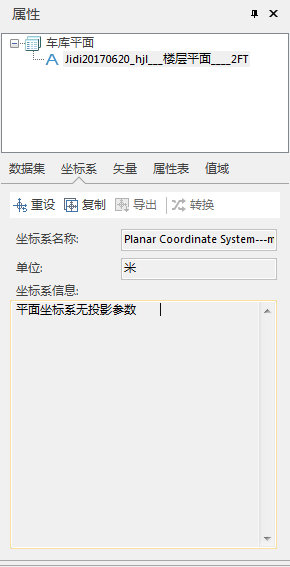

我从revit导出来显示的是:平面坐标系无投影参数 ,请问该如何从revit导出正确坐标系的矢量图,supermap如何配准模型和矢量

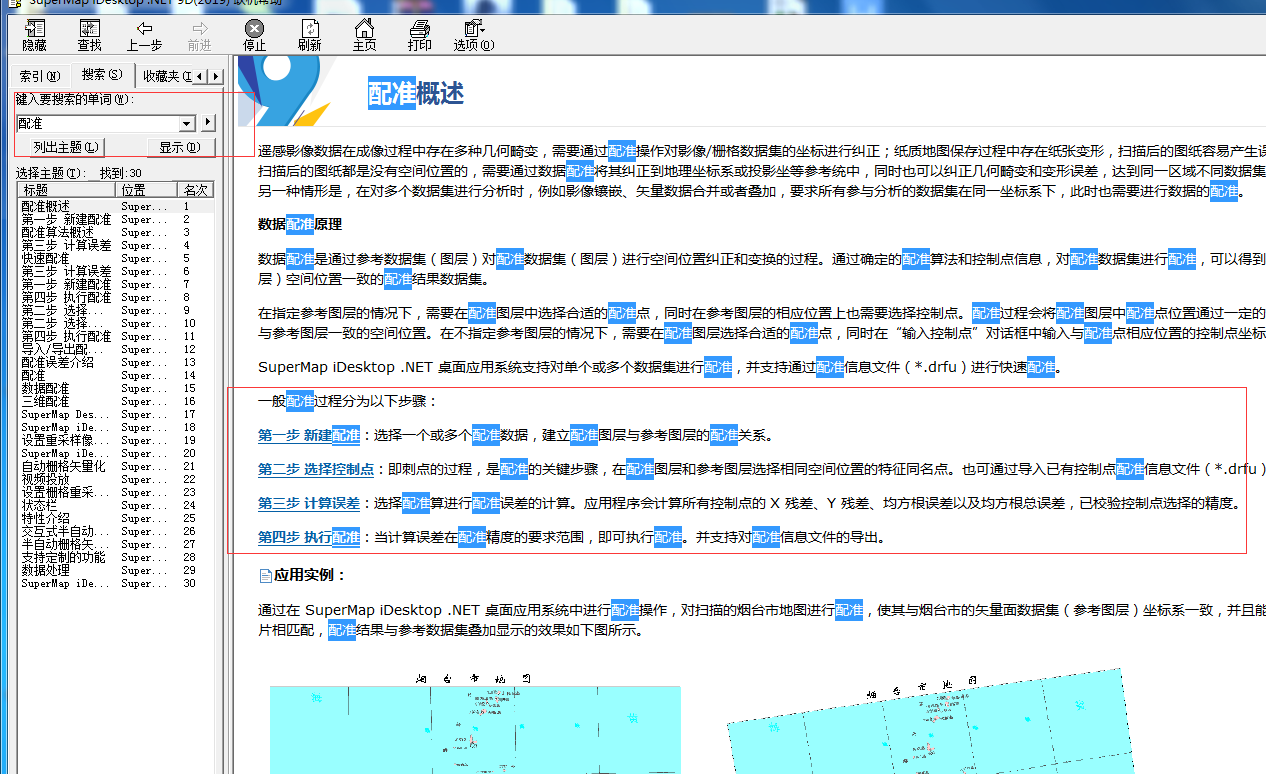

您好,您这边是模型数据集的位置是对的吗?revit在导出模型时是能够设置插入点的,您可以根据您的数据的位置设置一定的插入点。CAD图纸的话需要在桌面进行配准,配准的步骤参考帮助文档

...
