Question

地形最高点和最低点大约100米的高差,如果把地形最低点落到idesktop场景的地平面,场景的地下部分就会有一些露出的地方,如果把最高点落到地平面,一部分场景就会到地平面以下了,开地下模式才能看到,而地下还有管线,一开地下模式管线也露出来了;

之前做的没有高差的场景比较好处理,通过地下模式的切换查看管线,和地上场景互不影响;

有高差了怎么让场景显的美观,还不影响管线的显示和隐藏呢

Answer 1

您好，您的描述我不太理解。

您留个电话，电话交流一下吧。

Comments

15069191802

---

电话交流沟通之后了解清楚了，您用的地形是建模来的地形（山体等），可能和地表贴合不好。

建议您找一个该区域的DEM地形数据加到场景，然后把您的模型贴合在地形上，那么这个问题转化为精模匹配地形问题，就好处理得多了。

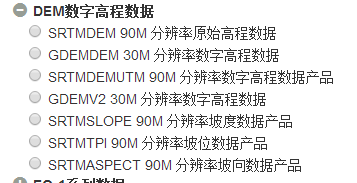

DEM下载：

http://www.gscloud.cn/

精模匹配地形：

http://blog.csdn.net/supermapsupport/article/details/52025572

---

找到了img格式的数据,下一步怎么应用呢

怎么导入超图场景,并和模型场景坐标匹配

---

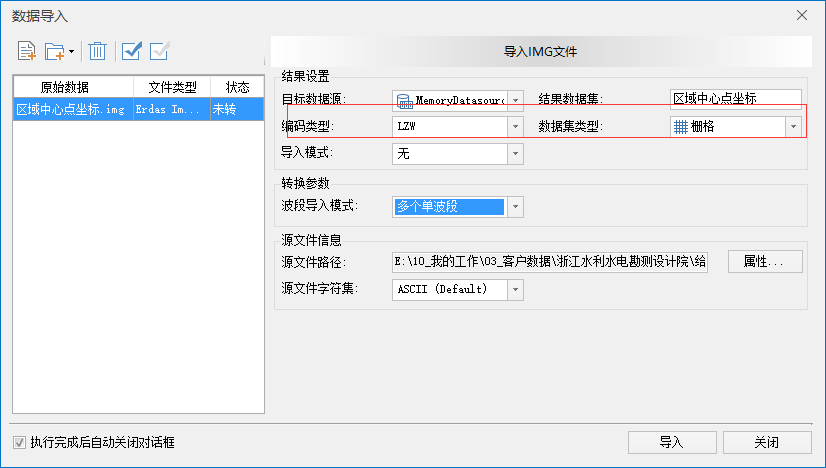

导入哦，以数据集的形式导入，导入的时候选栅格数据集。

---

qq 29295705 导进去后的一些问题请指导一下

---

您就在这说吧

---

选哪个?

---

我场景里的建模的山和地形数据的山会不会冲突

---

不会的。

具体您选哪一个，您可以点开各类型的详细信息看这个数据的描述您就知道了。

---

我用3ds max建的地形怎么和地形数据匹配起来呢

---

请参考：

http://blog.csdn.net/supermapsupport/article/details/52025572

---

不是啊,我有一个用max建的地形模型了,塌陷成了一个物体,这个地形要怎么和地形数据对上;

还是说不要这个地形模型了,直接把建筑模型按照上面的教程和地形栅格数据匹配上

---

地形模型和地形数据对上是吧。

您模型用插件导导桌面的时候用的是插入点还是自定义坐标系？

---

插入点...

---

如果是插入点，那么模型的坐标系就是WGS1984的坐标，您把下载的地形也转换到这个坐标系，看看在一个位置上不，如果不在的话，那就需要通过 配准来让他们叠在一起拉。

---

它是GCS_WGS 84坐标系 怎么设置转换的参数,来转到wgs1984呢

---

这就是WGS84坐标系啊。不过看您截图应该是基于WGS84椭球的投影坐标系

---

那么到底一样吗? cgs_wgs 84 和wgs1984

地形模型的坐标系是

大地参照系         D_WGS_1984
参考椭球体         WGS_1984
椭球长半轴         6378137
椭球扁率          0.00335281066474748

---

实质是不一样的，您的模型是WGS1984椭球坐标系，是经纬度的，是个球。

但您的DEM是基于WGS1984椭球的UTM投影坐标系，是平面坐标，是平面的。

但是如果把2个数据都加到场景，场景是球嘛，如果位置是在一个地方，是能直接叠加到一起的。
