3ds max导入超图,错位问题
127EXP 2017年02月20日

两个完全一致重合的地形模型,区别是一个是每个区域单独成物体的,一个是全部塌陷在一起成一个整体.

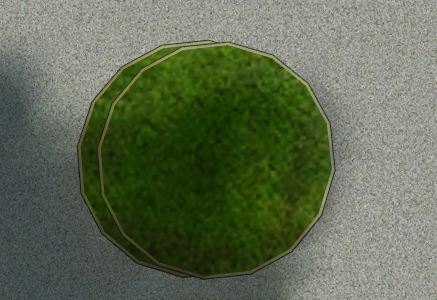

我在max里对齐后,然后导入超图里,那个整体的地形模型偏离了一段距离,见图,这是什么问题.

之所以导两个一样的进去是为了对照偏移了多少.

1个回答

您好,请把您3dMax里面数据所在的的X Y Z坐标截图发出来看看。另外您导的时候是设置的插入点还是设置的投影信息?
邹涛
1
3,389EXP 2017年02月21日

是插入点导入

地形分区块导入,位置是对的,但是区块间接缝的地方会有模型错位;

塌陷为一个整体导入没有接缝问题,但位置会稍稍偏一些

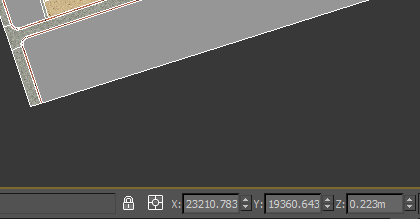

我看了您的截图,你看X和Y坐标都是几万的数值,3dMax里面是平面的,导到超图桌面的三维球中的过程是有投影变换的,您这个坐标如果用插入点会变形的。如果您的坐标没有实际的参考系,就在3dMax里面把模型移到原点附件再转就正常了。如果您确实按照某个投影坐标系来建了模型,那么在导的时候指定对应的坐标系文件也正常了。
感谢回复,不过感觉没回答到点子上

会变形是显然的,重点是我两个同样形状大小的模型,用同样的插入点导入,会出现偏差,

之前项目把地形,建筑,植物在max里做好对齐后,是什么样子,导入到超图里相对位置是绝对不会变的,注意,是相对位置.

然后我上面说了这两个相同模型的差异,这似乎是导致相对位置出偏差的原因,如何解决问题?

1 解决地形分块导入,边缘错位的问题

2 或者解决整体塌陷后导入位置出现偏差,(因为地形周围有树木对照,所以我知道是整体模型出现了位移)
刚才说了,您把您的模型数据偏移到原点附近再导一次。
我重新到原点附近导了一次,看不出有错位了,看来是这个原因,不过场景里管线建筑导完了,来不及重新弄了,只能先这样吧,谢谢回复
...
