Question

使用产品：supermap idesktop 11i，操作系统：win10 x64

问题详细描述：在三维场景中，使用GeoStyle3D中setLineSymbolID方法不生效，我已经正确在场景中获取到三维线段图层，我把代码截图放在下边，不知代码是否写的有误

IForm form = Application.getActiveApplication().getActiveForm();
IFormScene formScene = (IFormScene)form;
Layer3D[] activeLayer3Ds = formScene.getActiveLayer3Ds();

GeoStyle3D geoStyle3D = Layer3DUtilities.getGeoStyle3D(activeLayer3Ds[0]);
geoStyle3D.setLineSymbolID(962048);
Layer3D activeLayer3D = activeLayer3Ds[0];
Layer3DUtilities.setGeoStyle3D(activeLayer3D,geoStyle3D);
System.out.println(activeLayer3D.getName());
activeLayer3D.updateData();
formScene.getSceneControl().getScene().refresh();

Answer 1

您好， setLineSymbolID 接口设置是有效果的，上述代码有 2 点需要注意的地方：

1. 检查当前工作空间的线符号库，确保存在 962048 编号的符号；
2. 刷新当前场景的时候需要放到 UI 线程，可参考 C# Invoke 和 Delegate 的使用方式。

override public void Run()
{
    IFormScene formManagerActiveForm = (IFormScene)Application.ActiveApplication.MainForm.FormManager.ActiveForm;
    DesktopSceneControl desktopSceneControl = formManagerActiveForm.SceneControl;
    Layer3DDataset sceneLayer = (Layer3DDataset)desktopSceneControl.Scene.Layers[0];
    Layer3DSettingVector additionalSetting = (Layer3DSettingVector)sceneLayer.AdditionalSetting;
    GeoStyle3D style3D = additionalSetting.Style;
    style3D.LineSymbolID = 964510;
    additionalSetting.Style = style3D;
    sceneLayer.UpdateData();

    sceneRefresh sceneRefresh = new sceneRefresh(refresh);
    desktopSceneControl.Invoke(sceneRefresh);
}

delegate void sceneRefresh(DesktopSceneControl scene);

void refresh(DesktopSceneControl scene)
{
    scene.Refresh();
}

希望可以帮到您。

Comments

谢谢，抱歉，我刚刚忘记说了，我使用的是java代码开发，不知是否有与此相关的java代码可以参考，谢谢

---

您好，一样的方式，改成 iDesktopX 和 iObjects Java 提供的接口就行，放到 UI 线程的逻辑改为以下接口调用

SwingUtilities.invokeLater(()->{

});

---

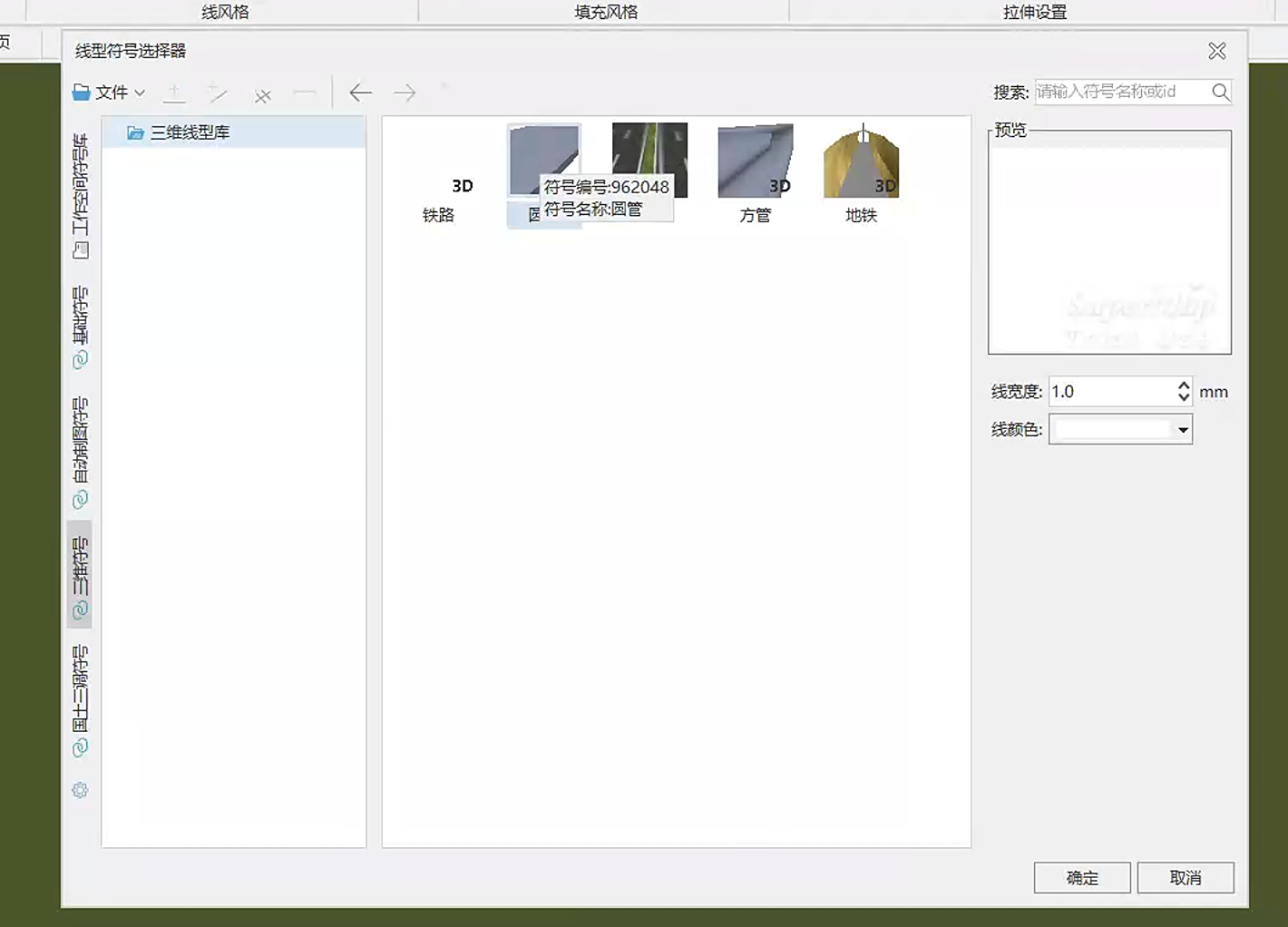

谢谢。不过这两日经过我多次测试，以及更新新版本(11.1)后的测试，我发现setLineSymbolID方法还是没有生效，我多次对比了符号编号，也没有发现错误（以下有线符号的截图），但是我使用GeoStyle这个类修改颜色和宽度却是有效果的。我猜测如果设施三维线符号，是不是只添加setLineSymbolID不行，是否还需添加其他的参数？谢谢

---

您好，建议参考我最开始回复您的第一点需要注意的地方：检查当前工作空间的线符号库，确保存在 962048 编号的符号。

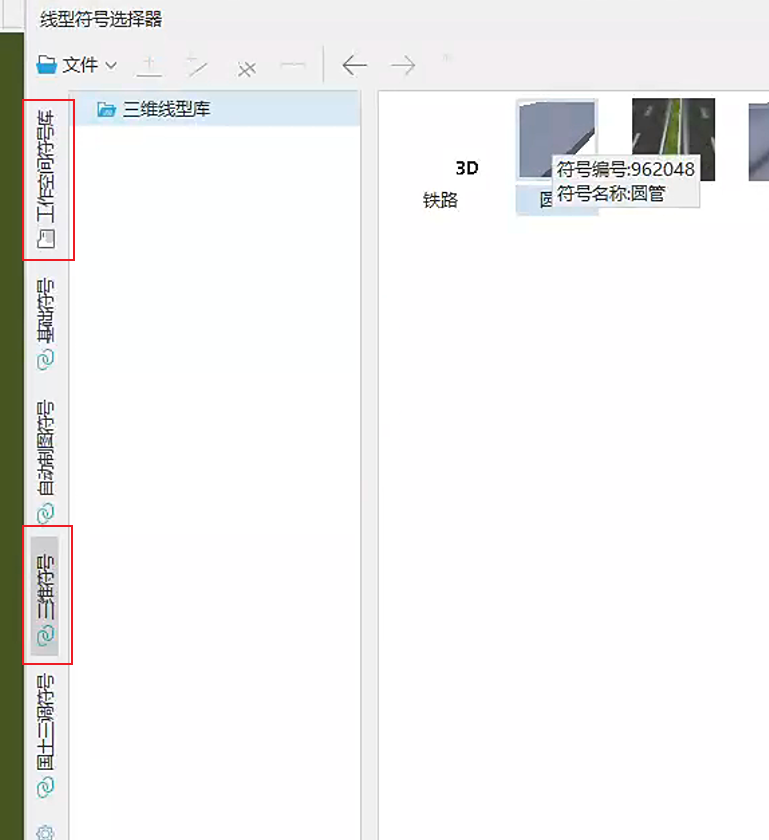

您截图中的显示的是三维符号库的内容，不是工作空间符号库的内容。setLineSymbolID 接口要起作用，必要条件是当前工作空间符号库中有对应设置的符号库符号。
