Question

想在web获取到栅格地图的图例，我用新建布局尝试做了下，发布服务后还是看到布局图呢，请问下这块还有没有别的方案呢？

Answer 1

您好，比较简便的一种思路是专门做一个用来获取图例但不显示的制作专题图预层，使用iserver的legend图例资源获取。

1.在iDesktop桌面端，按图例分段需求对栅格数据集进行重分级（注意结果要是32位或64位）

2.将重分级后的数据集添加到地图中（不需要建影像金子塔，并且左下角可以关闭该图层显示）

3.对该图层创建单值专题图，并且将按照图例出图需求修改调整右侧图例

4.使用iserver发布该工作空间，使用legend资源遍历调用出图图例资源

希望可以帮助到您。

Comments

那这个图例是有了，对应的栅格值能拿到嘛

---

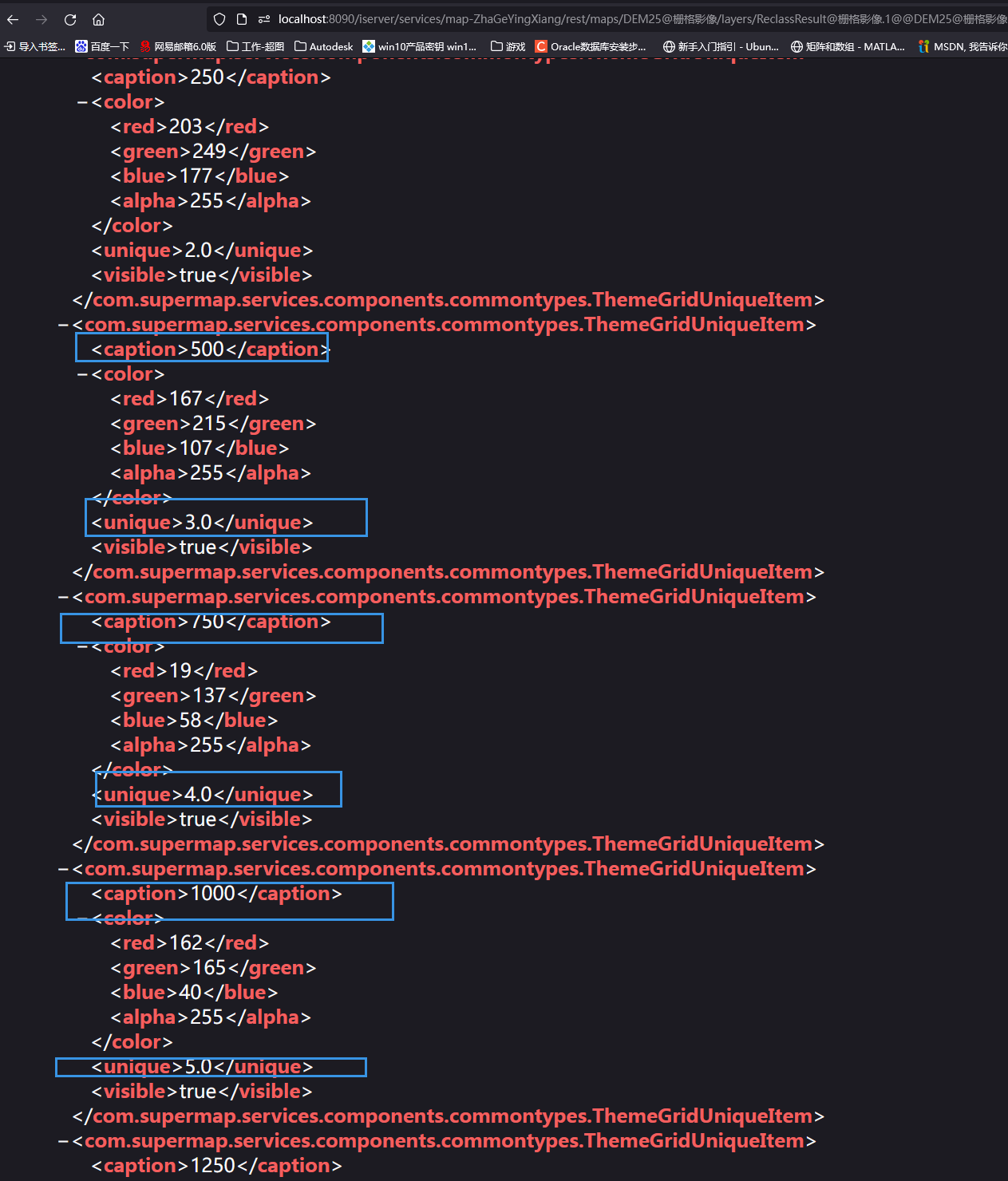

具体子图层表述中可以取到，下面json和xml的例子：（其它表述也有子项的值和描述，具体看你业务使用那种方便）

---

哦哦，那我后面试试哈，谢谢啦

---

再咨询一下哈，这个方案好像只能人工干预，GP自动化建模好像不好设置吧

---

不考虑iserver扩展开发的话，iserver现有的接口出栅格数据集的图里的话，

因为图例就是人为做出来的，梯度啊、取值啊都是人为选择制作的图例项，不好gp。

---

好的，我知道了，非常感谢哈
