Question

使用产品：iserver 10i 操作系统：win11 x64
数据类型：文件型

问题详细描述：

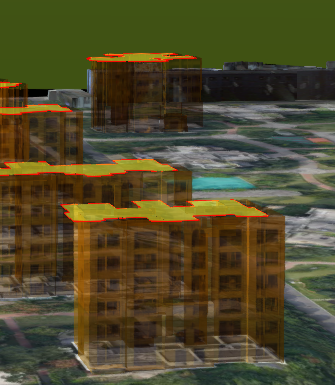

通过参考示例：support.supermap.com.cn:8090/webgl/examples/webgl/editor.html#limitHeightAnalysis，了解到限高分析的实现思路是通过逐步抬高创建的面entity并结合box裁剪，但是我看到示例的box裁剪通过设置setCustomClipBox实现模型的图元颜色的裁剪，即模型依旧存在，只是颜色自下而上逐步被裁剪，如图一效果，但是我如果给模型图层设置setCustomClipBox的话，他默认的效果就是对模型整个的裁剪，模型也只能显示局部，如图二效果。

Answer 1

您好，

首先，示例中是添加了两个九号楼的图层。

然后， setCustomClipBox 下有个参数为 clipMode ，该参数为设置 裁剪模式。 裁剪模式包括以下几类：

clip_behind_any_plane：裁剪掉位于任何裁剪面后面的部分。

clip_behind_all_plane：裁剪掉位于所有裁剪面后面的部分。

only_keep_line：只保留裁剪线，裁剪掉其他部分。

请查看您设置的裁剪模式。

Comments

感谢回复！

您的意思是你们的案例里面是添加了两个九号楼的图层，然后对其中一个进行裁剪，另一个保持不变，所以才有这种只裁剪颜色的效果吗？

---

您可以查看示例代码的 setCustomClipBox 这部分，对两个九号楼都进行了加载处理，只是选择的裁剪模式不一样。

172和177行，您可以仔细对比一下。另外图层添加的时候，也是两个九号楼图层，分别是“九号楼”“九号楼1”

---

感谢回复！问题已解决！
