怎么根据dwg图纸生成管网模型呢?
298EXP 2022年03月14日
怎么根据dwg图纸生成管网模型呢?对dwg图纸有什么要求?

1个回答

您好,首先您导入的时候要选简单模式而不是CAD,这会把您的数据分为点线面等简单数据集,而不是所有类型数据在一个CAD数据集中。在您设置好坐标系后,您可以用点线构建网络数据集,然后加到三维场景中,后续步骤您可以在帮助文档中查看“构建三维管线”部分:
http://support.supermap.com.cn/DataWarehouse/WebDocHelp/iDesktop/Features/SceneOperation/Pipe3D/Pipe3D.htm

您还可以参考我们的CSDN技术文章,教程可能不是最新的,和您实际使用新版桌面的操作可能有差别,请结合帮助文档一起操作。

希望能帮到您!

2,508EXP 2022年03月14日
CAD图纸有什么要求吗?不同类型的管线要是一份单独的dwg文件吗
您好,CAD图纸最好要包含点、线数据集。并且数据集属性表里要包含构建管线模型所需的字段信息(包括结点标识字段、阀门标识字段、起始结点标识字段、终止结点标识字段)。

不同类型的管线数据建议您导入idesktop以后,将不同类型的数据集另存,即可得到不同类型的数据集,再分别处理即可。

希望能帮到您!
有测试数据吗
对应的数据您可以去SampleData中查找,我的数据也是sampledata里面的

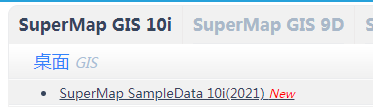

sampledata是这个吗

下载安装sampledata2021版本后,没有找到用于生成管网的测试数据
您好,SampleData\3D\pipe目录下有管线网络数据。对于生成管网的测试数据你可以通知前面所说的方法自己制作。
...
