CAD数据怎么参照倾斜摄影数据进行配准呢
298EXP 2022年03月07日
CAD数据怎么参照倾斜摄影数据进行配准呢

1个回答

您好,iDesktop暂时不支持CAD数据对模型数据集进行配准哦。

建议您这边可以使用两份数据的对应点坐标来进行转换模型参数计算,然后再用这套参数进行投影转换,效果和配准是一样的。

关于转换模型参数的计算,帮助文档里有详细的介绍。http://support.supermap.com.cn/DataWarehouse/WebDocHelp/iDesktop/SuperMap_iDesktop_10i.htm

希望能帮到您!

2,528EXP 2022年03月08日

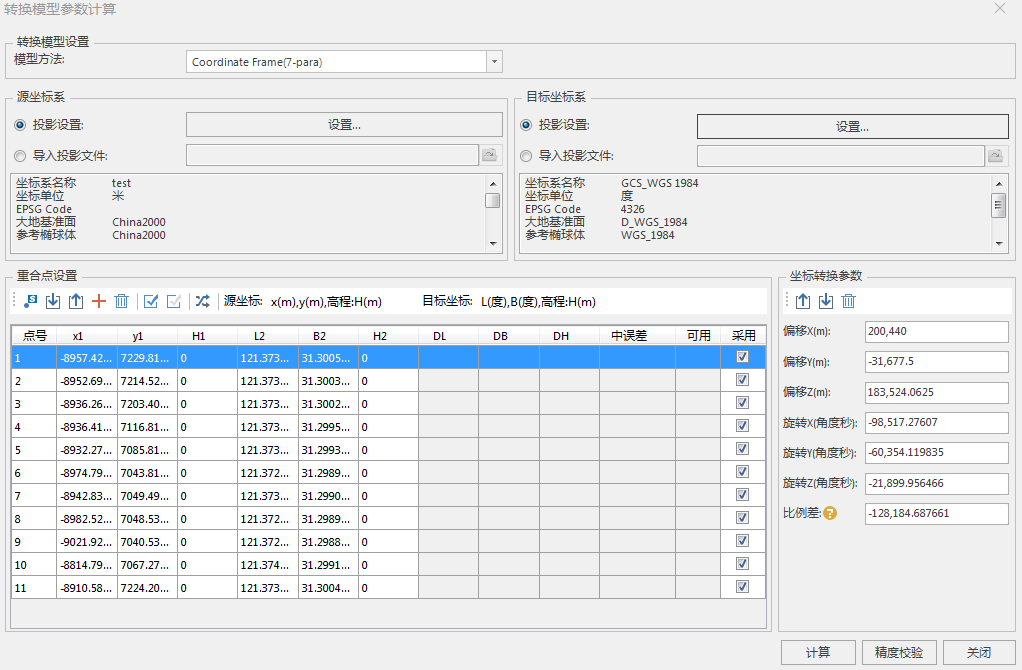

按照您的步骤我测试了一下,CAD数据还是偏移很远。我的操作步骤是先将CAD数据设置为地方投影坐标系,在地图窗口中拾取控制点的平面坐标,再切换到球面场景,查询对应点的经纬度值,然后通过转换模型参数功能选择Coordinate Frame (7-para)方法,添加控制点计算参数,得到参数后再通过数据集转换功能,将目标坐标系设置为WGS84,再导入转换模型参数。结果CAD数据还是偏移很远。

还请老师帮忙看看,操作步骤是否有误

您好,您在获取坐标的过程中,要分别获取您图中对应的名为test坐标系和WGS坐标系。您获取坐标的时候都是用的相同的坐标系,因此转换模型参数变化并不大。

这边建议您还可以通过在对应的倾斜数据上新建一个三维面数据集(坐标系要与倾斜摄影一致),然后通过将此面与cad数据进行配准即可。

希望能帮到您!
我是新建了一个点数据集,坐标系和test的坐标系一致,然后添加到地图中,计算平面坐标。然后再在三维球面场景中查询同名点的经纬度坐标
您好,既然您再场景中已经有对应的点了,那您可以直接使用【开始】->【配准】->【快速配准】功能。
是的  但是很奇怪为什么通过坐标转换的方式  数据位置偏差这么大
...
