在已有的地图中导入cad文件管道图,在地图中显示不出来
33EXP 2021年08月14日

现在地图项目中已上线,客户又提出来想要在地图中显示城市的管道线路图,但这个管道线路太复杂了,新建图层重新去画太慢,

有现成的cad格式的管道路线文件,想问能将这个cad文件直接导入进来生成一个的图层吗?

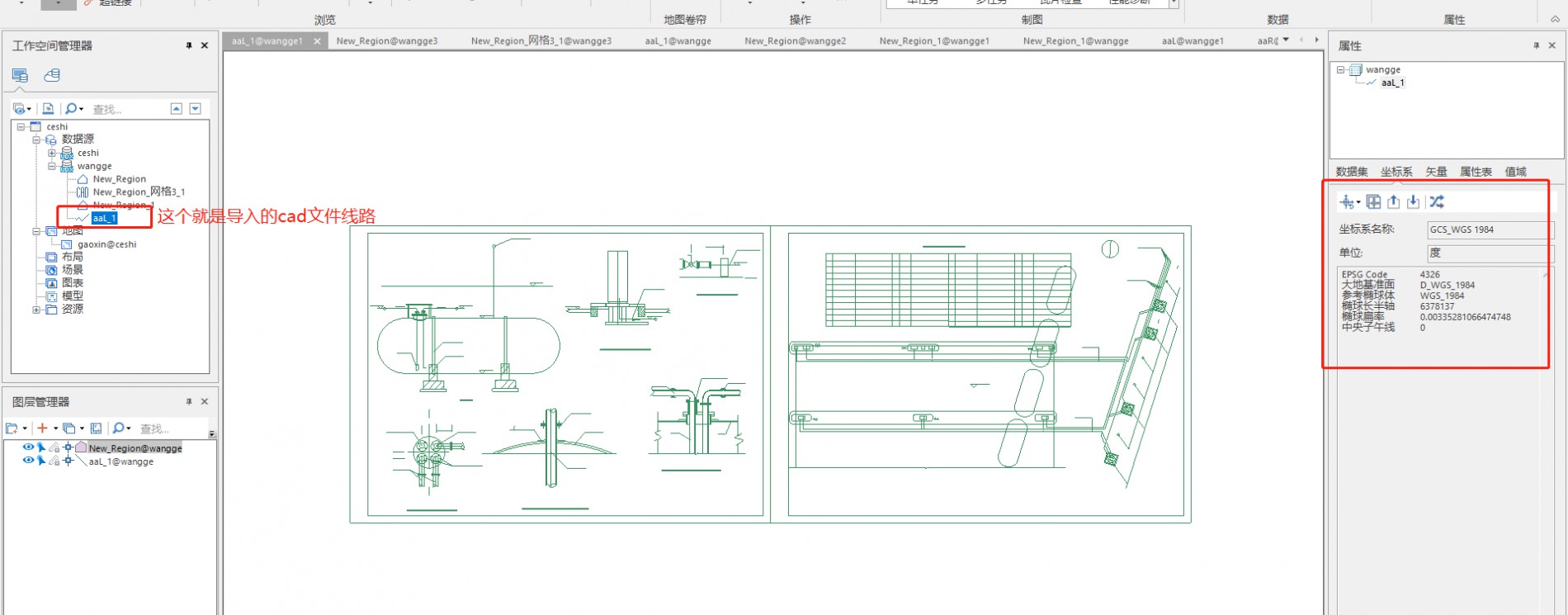

我在本地随便找了一个cad的线路文件,在本地打开一个测试地图空间,将cad导入数据集,重新设定坐标系,拖入地图中,可是在地图中不显示,是这样操作不对吗?

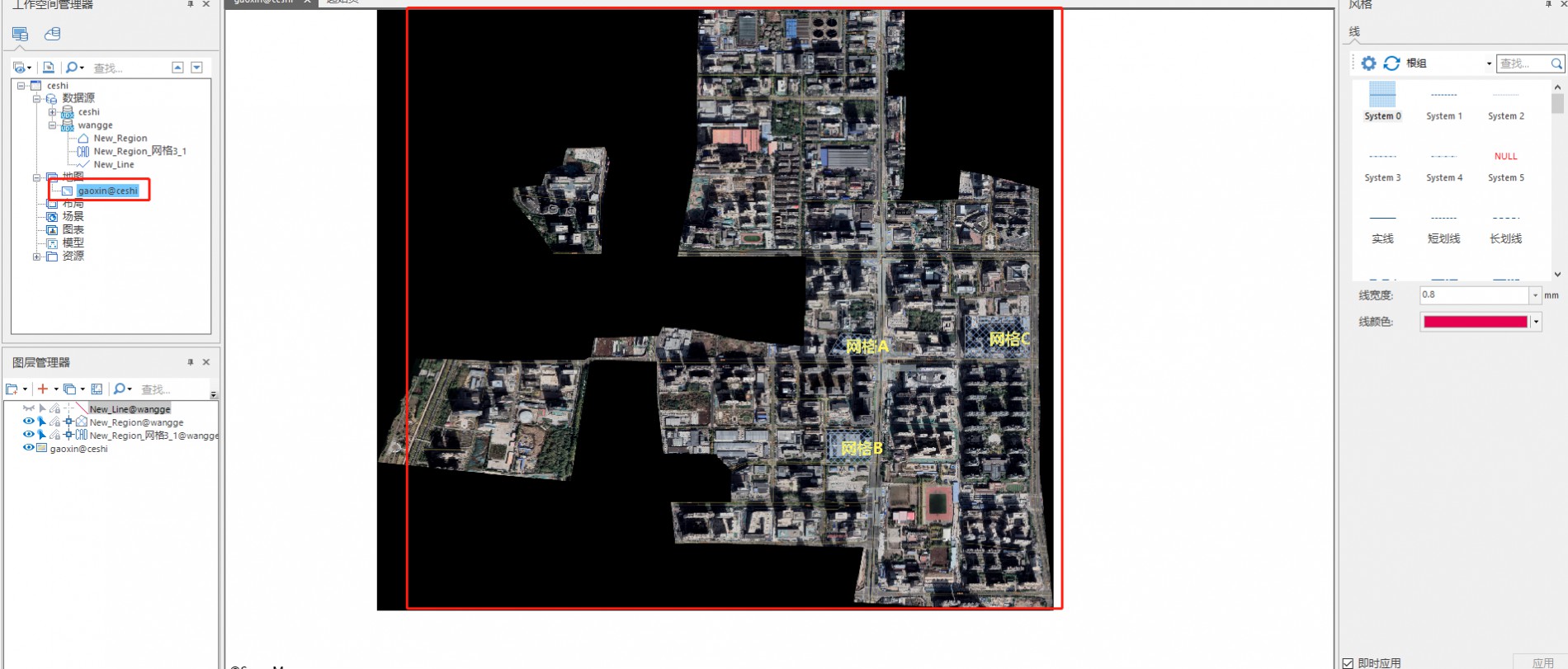

最终结果就是想把上面那个导入的cad文件加载在下面这个已有的地图页面上, 我打卡这个地图,将线路数据集拖进地图中,显示不出来,地图是我本地一个测试空间文件,cad数据是我随便网上下的一个数据, 是因为坐标不对吗?

求大佬帮忙。。。。

1个回答

您好,这个结果看起来没有问题。目前地图中绿色的线就是您导入的CAD,您将CAD图层作为简单数据集导入了,aaL_1图层已经加到地图中了,您可以打开原始CAD文件查看是否一致,是否选错文件。CAD还可以作为CAD复合数据集导入,及点线面在一个数据集中,而不是分成点、线、面三种数据集。

具体可以查看帮助文档,并搜索CAD关键字。
如果没有离线文档,可以使用在线的,搜索效果不如离线chm文件:
http://support.supermap.com.cn/DataWarehouse/WebDocHelp/iDesktop/SuperMap_iDesktop_10i.htm
安装版带有Help文件夹,内含帮助文档,精简版不包含,可以单独下载:
http://support.supermap.com.cn/product/iDesktop.aspx
jjz
1
1
4,720EXP 2021年08月16日
问题解决了吗兄弟
...
