关于弧线三维管线的生成问题。

0 投票

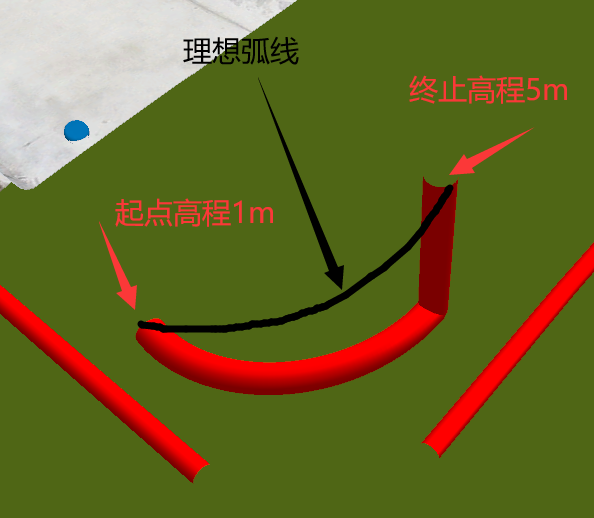

如下图所示

一条弧线设置了起始和终止高程后转为三维线,但是得出的结果是不对的(红色管线)。我想要的结果应该像黑线那样平滑向上的弧线。

转换后的结果只有弧线上前面的很多节点和最后一个节点产生了高差。这个问题有解决方法吗?

各位大佬可以画个弧线测试一下??

6月 16 分类:  73次浏览 | 用户: 346008087 初出茅庐 (53 分)

1个回答

0 投票
您好,您桌面应用的版本是多少,以及您具体的操作流程是如何操作的。我这边通过绘制弧线,转三维线调整风格后是可以成功的绘制弧状的管线。
6月 17 用户: 三次鱼疯啦 名扬四海 (2,085 分)

以上就是我的步骤··我用的是.net 9D(2019)  9.1.2版本,这应该算是9D的最新版本了。

是我版本问题还是制作的步骤有问题?
请问这个还有解决方法吗???
您好不是版本的问题,您设置高度并不是一个沿着您黑线的一个高度,才导致的这种情况。您下端的那一部分是沿着您曲线的走势绘制的。如果您需要使管线沿着黑线需要您的线形就是黑线那个样子的才可以。
你好,我不太理解你的意思,黑线和红线是同一条线,只是我截图时画的黑线是高程正常过渡的效果,而红线是桌面端转为三维线的效果。你看红线明显不合理的,我现在就想让一条弧线起点和终点的高程实现一个高程正常过渡的效果。比如一条弧线,起点高程是1m终点高程是5m,效果是从起点慢慢逐步升高到终点5m。这里涉及到一个起始高程和终止高程的,两点之间有落差的,两点之间的部分应该是均匀逐渐升高的。但是桌面端转为三维线后不是那个效果的,转出来的三维线很突兀。

你可以画一条直线和一条弧线分别设置起始和终止高程转三维线后再测试一下观察一下他们向上走的姿态,如果你测试出来的结果没问题的话可以把文件发我看看吗?
您二维线转三维线后,三维线是否是黑色的线那个正常过度的效果。您绘制的弧线本身就是在一个平面的,没有高程过度的一个数据。您这么操作只不过是把一端的高程设置到了5m,其他的均为改变。这么做的没有效果的。我说的管线没有问题是沿着线形外挂模型是没有问题的。这个需要您的线形是有高程的才可以沿着一个高程去外挂模型。

我不理解都是在一个平面画的,直线可以实现的效果,弧线却实现不了。

想请问一下该怎么设置才能实现弧线像直线那样的过渡效果?

这个idesktop中是无法制作的,您需要在相关的模型制作软件中绘制号线形再导入至idesktop中。
...
