在javascript中怎么给线标记填充指向的箭头

0 投票

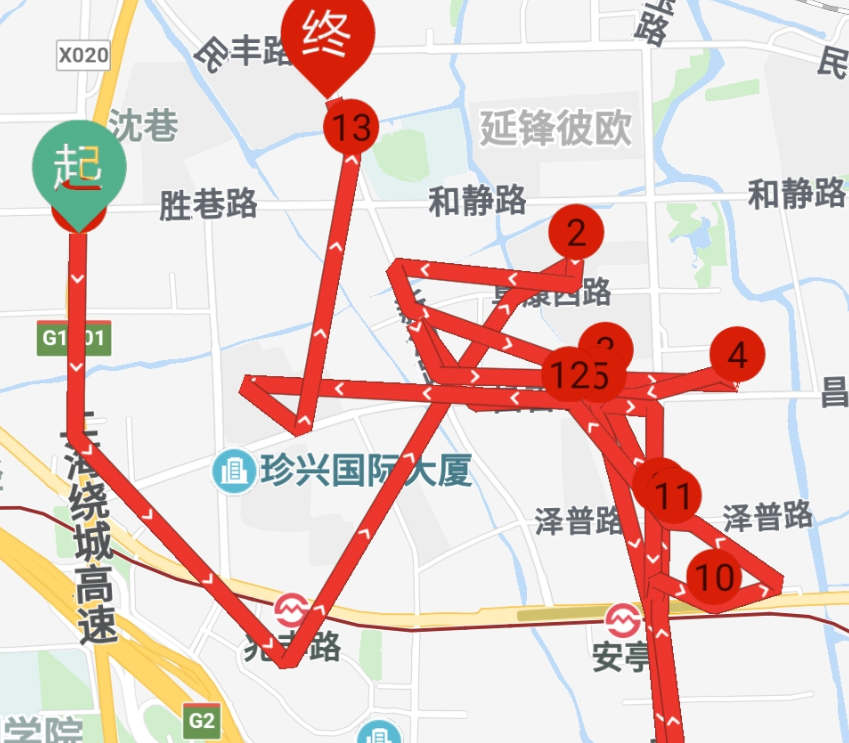

想实现图中线的样式,请问有没有这样的样式,或者解决思路是什么

3月 22 分类:  145次浏览 | 用户: super_man 才疏学浅 (13 分)

2 个回答

0 投票
您好,Feature样式不支持这种风格的设置,目前strokeDashstyle有dot,dash,dashdot,longdash,longdashdot,solid几种样式,如果需要这种风格的,可以发布一个服务,将图层设置为此种颜色,然后去编辑里面的线对象,您可以参考地物编辑的范例
3月 25 用户: 周仕斌 名扬四海 (1,281 分)
好的,谢谢
0 投票
function Arrow(lineString)
//在地图上画一条线,将这条线(lineString)作为参数传进Arrow方法
		{
				var linepoints = lineString.components;
				var endPoint1 = linepoints[linepoints.length-1];
				var endPoint2 = linepoints[linepoints.length-2];

                var points1=[endPoint1,endPoint2];
                var line1 = new SuperMap.Geometry.LineString(points1);

				var midPointX = endPoint2.x+0.9*(endPoint1.x-endPoint2.x);
				var midPointY = endPoint2.y+0.9*(endPoint1.y-endPoint2.y);
                var midPoint1 = new SuperMap.Geometry.Point(midPointX,midPointY);
                var midPoint2 = new SuperMap.Geometry.Point(midPointX,midPointY);
				//在线上9/10的位置取一点连接直线末端做两条相同的短直线
				var points2=[midPoint1,endPoint1];
                var rightLine = new SuperMap.Geometry.LineString(points2);
				rightLine.rotate(15,endPoint1);
				//此为直线旋转,旋转角度可自由调节
				var points3=[midPoint2,endPoint1];
                var leftLine = new SuperMap.Geometry.LineString(points3);
				leftLine.rotate(345,endPoint1);
				//分别旋转两条短直线于lineString两侧,构成一个箭头样式
				var multiLineString = new SuperMap.Geometry.MultiLineString([
					lineString,rightLine,leftLine
				]);

				return multiLineString;
				//最终return一个箭头(multiLineString)
		}

您好,您可以参考这个去写一个绘制带箭头的线的功能

3月 25 用户: 于浩 名扬四海 (3,329 分)

好的,谢谢,但这个效果不够炫crying

...
