Question

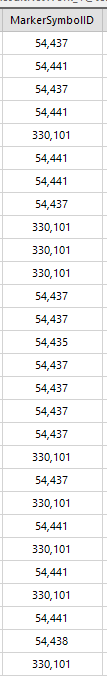

桌面9D，通过markersymbolid,制作自定义专题图无效果，请问是还有什么地方没有操作漏了吗

Answer 1

您好，需要选择图标文件。具体的参数设置您可以参阅帮助文档，在帮助文档中搜索“三维自定义专题图”，里面有相关的主题，比如“修改三维自定义专题图”

Comments

图标文件的路径是怎么样的？格式：F:\aaa\test.后缀？？

图标是指图片还是模型，还是.sym还是怎么样的，这个之前想试一下，但是帮助文档讲的也是一句概括没有例子，不知道怎么写

---

个人觉得如果你们的文档一次性做的更加详细，你们就少了很多重复的工作

---

您好，我这边测试了一下。*.png格式的文件可以，jpg的不行

---

图标指的是图片

---

谢谢呀，然鹅还是一样没有反应，能把您的测试数据发我一份不？我看看格式有啥区别，找一下是不是哪里错了，3427645629@qq.com

---

您可以下载我们官网的SampleData包，在里面SampleData\3D\Pipe3D的路径下，有管线数据。这就是我用的测试数据

---

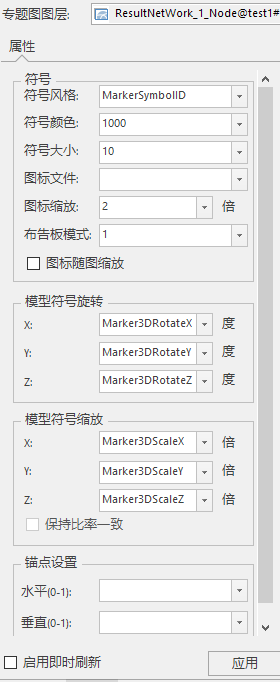

谢谢，无法显示那个发现问题出在哪里了（还是有点坑，文档也没有说明模型放在特定位置才可以找打），已经可以显示，但是还有两个疑问，1.线型颜色读取库有什么规则么，我看文档是这么说的“选择一个数值型字段或表达式，根据该字段或表达式的值来设置线型或拉伸轮廓线的颜色。将字段值换算为32位二进制数，从右往左，0-7位表示 R 值（红色分量），8-15位表示 G 值（绿色分量），16-23位表示 B 值（蓝色分量），24-31位表示 A 值（透明度分量），然后选择其对应的颜色。例如若字段值为1000，则首先将 1000 转换为32位的二进制，为0000 0000 0000 0000 0000 0011 1110 1000；然后将该数值以8位分成四列，为000 0000（A），0000 0000（B），0000 0011（G），1110 1000（R），各分量对应的十进制值分别为 A = 0 ，B = 0，G = 3，R = 232，从而确定颜色”，

然后我就填了1000，这个时候本来是可以显示的，填了之后突然看不到了

2.管点（1.2.3.4多通接口处）会自适应管线，那么这个自适应的高度是根据哪个字段决定的呢？比如说我发现有个位置数据不正确，但是想去修改也不知道修改哪里

---

您好，您输入1000的时候需要加上单引号

因为读取数据的时候是以文本形式读取的，而不是以数值类型读取的。您也可以以#0000FF这种的方式，不过也需要加单引号。

如果是选取字段，该字段需要时文本型字段，内容不需要加单引号，读取的时候会自动添加单引号。

您说的第二个问题，自适应高度，如果连接处有且只有一个管点数据，它是根据该管点数据自适应的。如果它没有自动连接，说明该数据有问题，具体哪个数据时错的还需要对比真实数据。修改的话，您右键单击管线选择属性，右侧会弹出属性信息，里面有节点信息，您修改节点信息就可以了
