超图示例数据OpenScene模型制作问题

0 投票

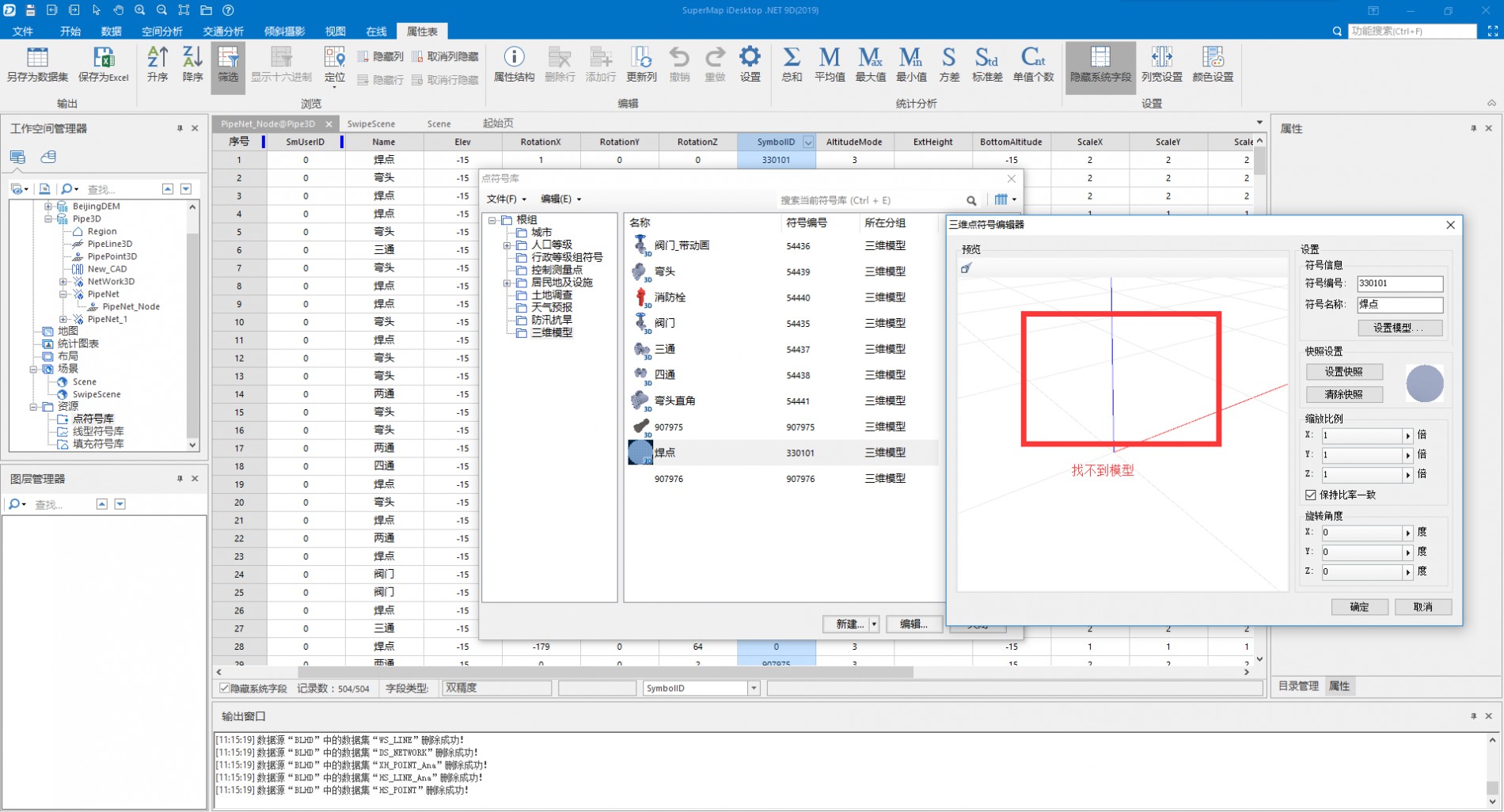

问题1:SuperMap 9D (2019)版本的示例数据。supermap-iobjectsdotnet-9.1.0-16528-69362-all\SampleData\OpenScene路径中三维模型是怎么制作的?在三维点符号数据库中找不到对应的符号?

问题2:超图对于三通、四通、弯头等不适采用自适应符号化吗?这个示例数据为什么又分别作了一些对应的符号?

10月 15, 2018 分类:  185次浏览 | 用户: johnforrest 牛刀小试 (134 分)
重新分类 10月 15, 2018 用户:那哲尘

1个回答

0 投票

已采纳

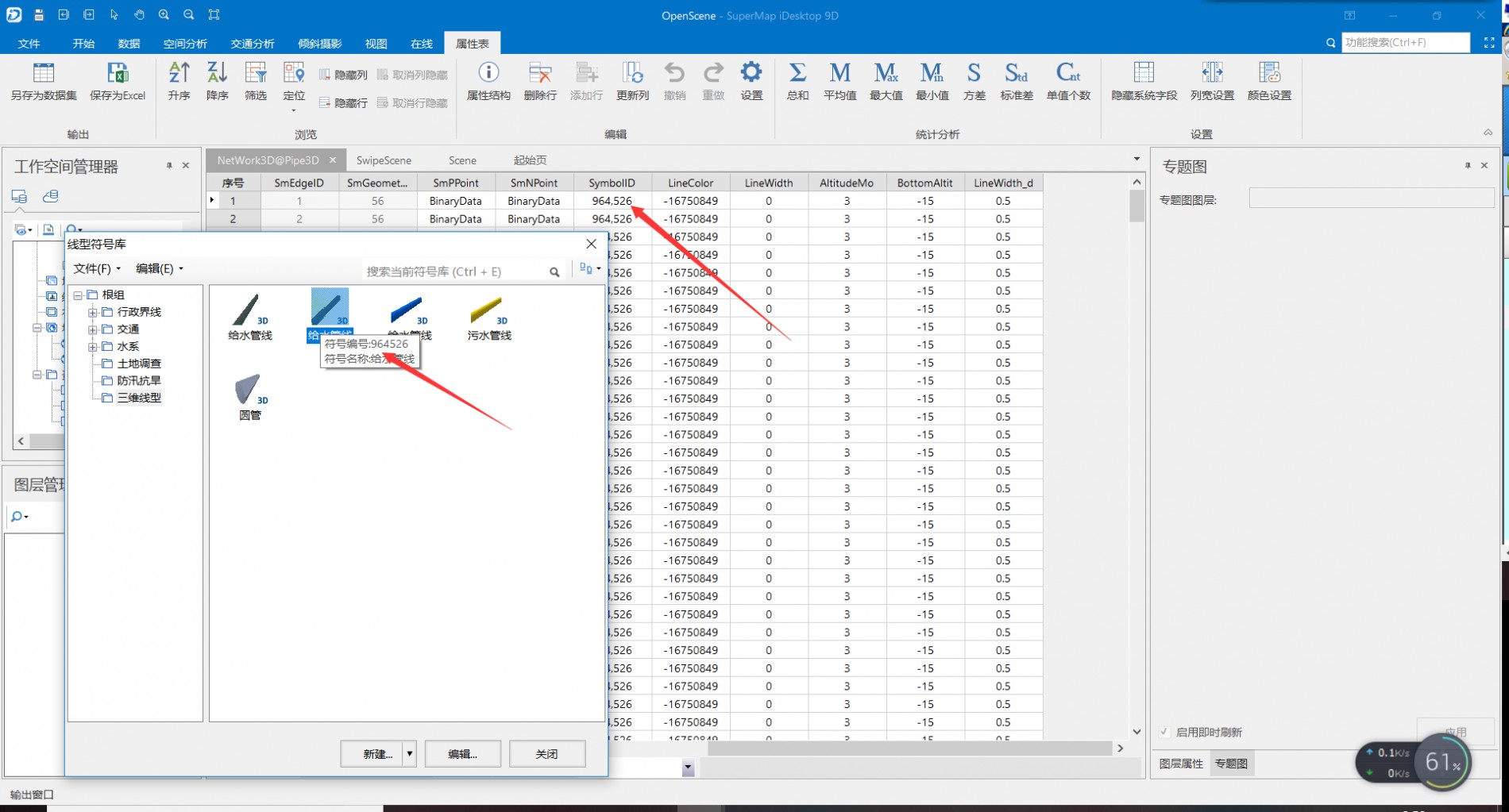

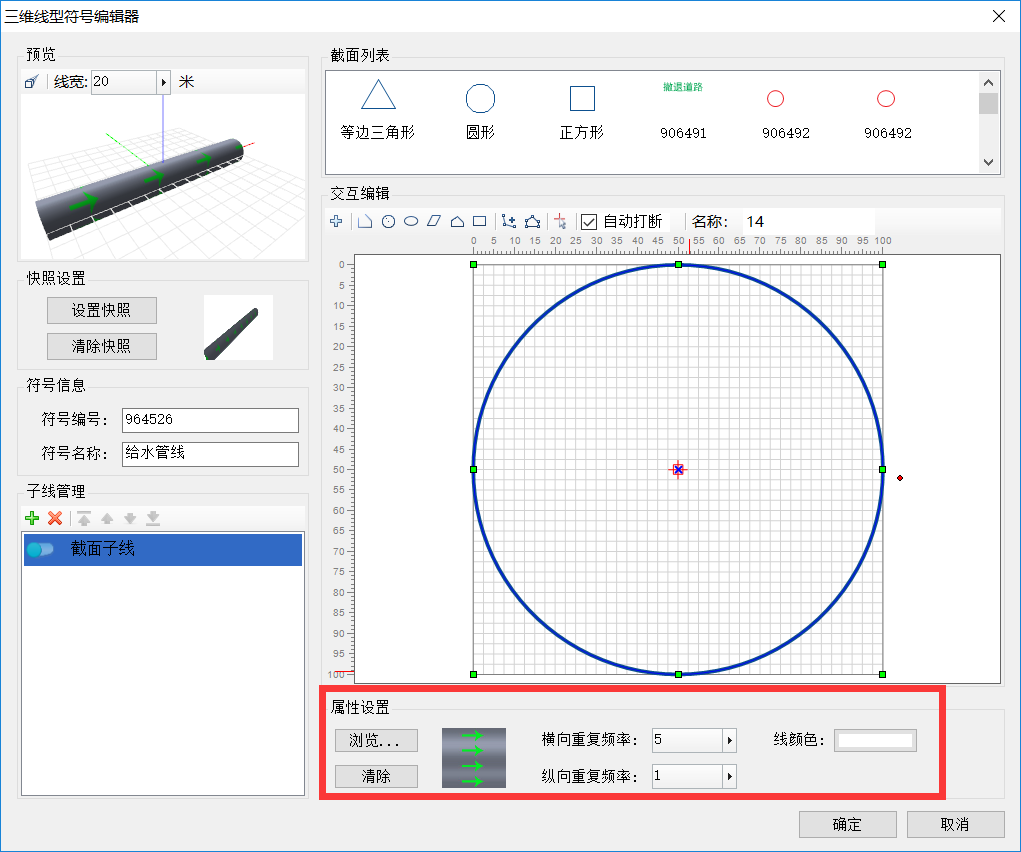

您好!1.这个有流向的管线是在三维线符号库里制作的,截图如下:

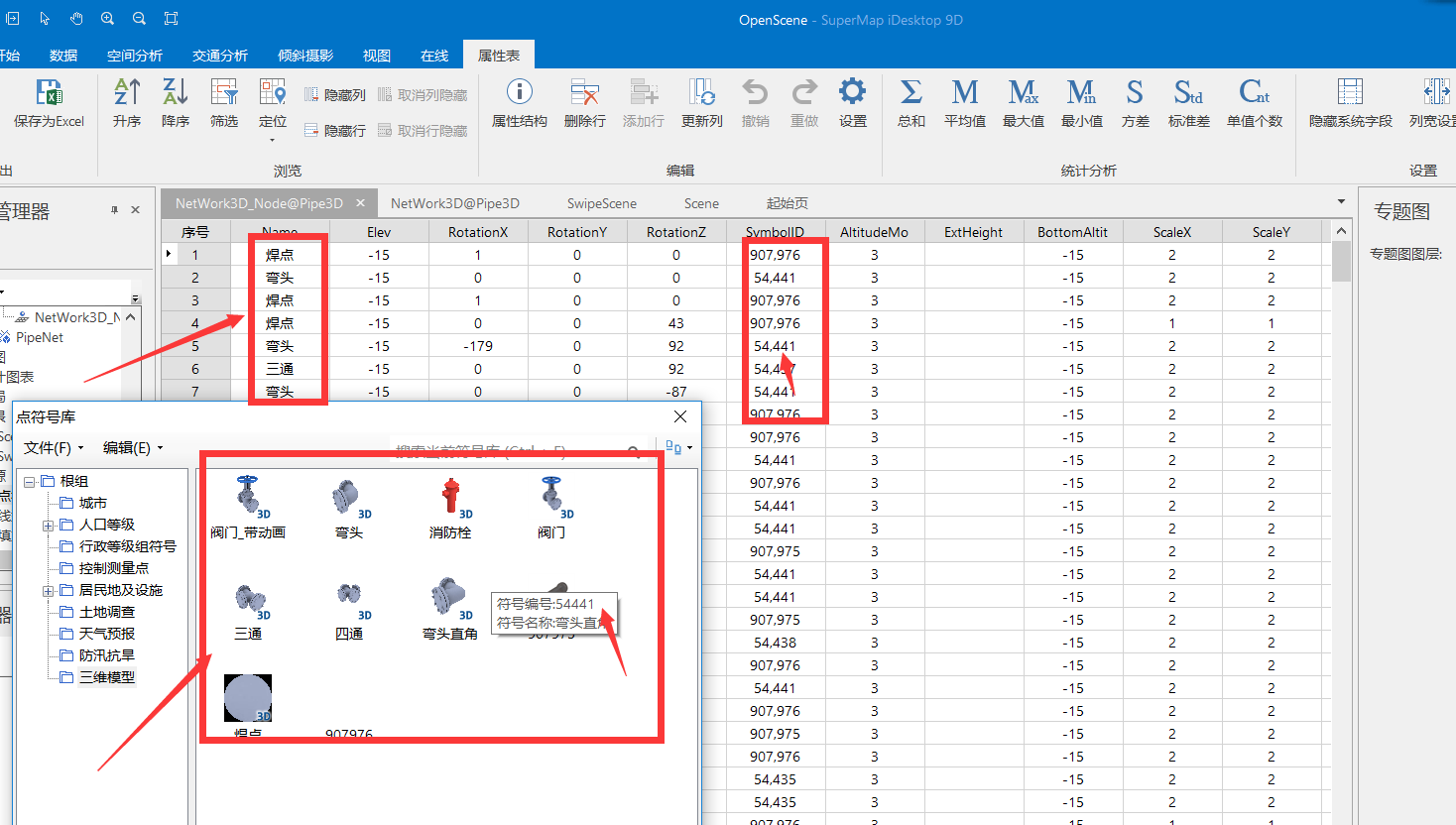

2.超图对于三通、四通、弯头等不适采用自适应符号化,但是除了三通四通,实际应用中还有好多特殊外表的特征点,如井,阀门、变电箱等,这就需要自己新建三维自适应管点符号,便于实际应用,如下图。具体请详见帮助文档。

10月 16, 2018 用户: 胡延南 名扬四海 (2,671 分)
采纳于 5月 12 用户:johnforrest
...
