求!CAD管线导入超图部分属性字段无法显示

0 投票
CAD管线数据导入超图后没有高程,埋设等属性字段?(已勾选导入扩展数据)
5月 28, 2018 分类:  1260次浏览 | 用户: 三岁就很帅 初出茅庐 (32 分)

1个回答

1 投票

已采纳
您好,建议先用iDesktop导入试试
5月 29, 2018 用户: 胡林 登峰造极 (5,985 分)
采纳于 6月 1, 2018 用户:三岁就很帅

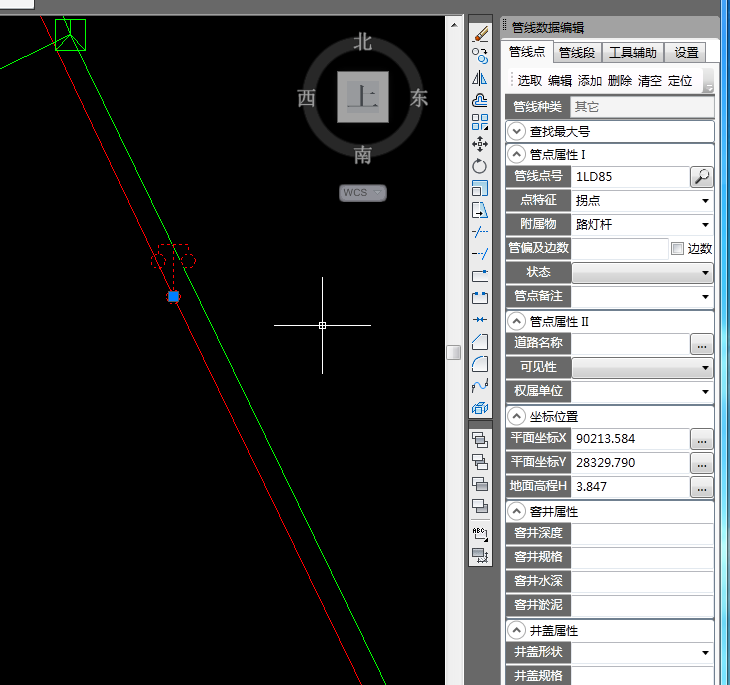

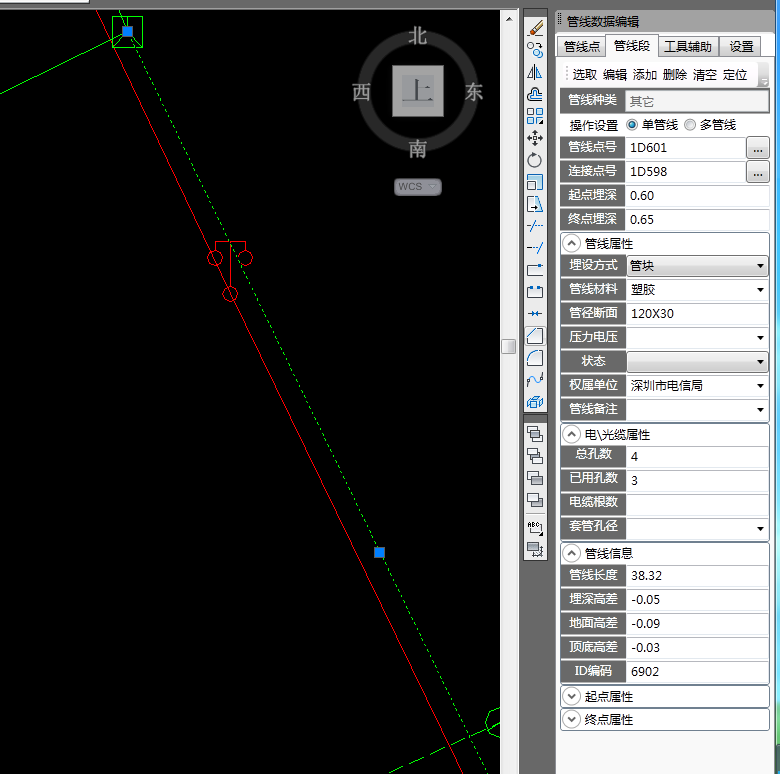

你好,这是我在CAD里看到的属性表

你这是CAD做的二次开发查看的属性吗?我们这边把块的位置信息和名称导入了进来,但是没有线的埋深属性,所以我想这边先看一下,然后跟研发沟通一下。
是的,请问可以解决吗,还有井符号有什么办法可以转成点数据集
导入这块儿暂时没有好的办法解决,主要是管线的埋深属性没导入进来,你那边看能不能把管线埋深属性弄成excle表,然后表中有个关联字段与管线一一对应,就可以导出成我们的纯属性数据集,通过追加列的方式追加进去。

块符号导入后有x,y,z信息,直接可以根据x,y,z信息转点。操作:先把CAD转简单数据集,打开面数据集属性表,选中所有记录,另存为纯属性数据集,然后在类型转换工具中用属性表转点功能。

好的,谢谢,字段的问题我再研究研究,再问您smiley

...
