Question

osgb三维模型根据坐标文件生成的配置文件，导入平面场景后，模型在坐标系下面，请问是什么原因？

Answer 1

生成配置文件时要设置插入点坐标，设置之后应该就在坐标系上面了

Comments

你好？是设置中心点位置那一栏吗？我这个是默认的0点，要怎样设置能具体点吗？谢谢

---

模型参考点”是指生成的模型文件的中心点位置，包括经度、纬度和高程，默认是（0，0，0），所以模型有些部分会在坐标系下方。你想让模型都在坐标系上方，可以将坐标的第三个值，即高程设置的大一些，就可以将模型全部显示在坐标系上面了。

---

那插入点坐标是什么？我想让坐标值正确，不仅仅是在坐标系上方

---

你的模型数据是怎么来的啊，自己做的吗？用什么软件导出来的呢？

---

这个是我用无人机飞出来的照片，用smart3d跑的模型，坐标是84

---

你为什么要将模型加载到平面场景呢，现在大多都是用球面场景，然后就可以看到模型哪些部分是在地面上，哪些部分是在地底下。

---

我加了，但是加完之后是一大片碎片，所以才加到平面里的,请问那个球面场景怎么回事？

---

如果是一大片碎片的话，应该是你生成配置文件时坐标系设置的不对，你检查一下自己坐标系设置的是正确的吗。还有就是平面场景你想让它显示在坐标系上面，肯定是要修改高程值才能实现，而你又不想改变坐标值，这是一个悖论。

---

嗯，我生成配置文件设置坐标是看的那个xml文件里的数值然后查找对应的坐标系设置的。那个高程值我的意思是怎样改使它具有正确的坐标，它在坐标系下面明显不对

---

那或许是你模型的坐标有问题，一般中心点(0,0,0)导入就会显示正确的坐标。

Answer 2

您好，您方便把xml截个图发一下吗？还有您生成配置文件对话框的截图。

Comments

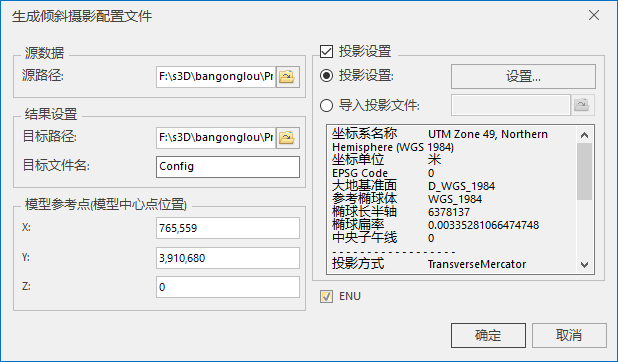

配置文件对话框

---

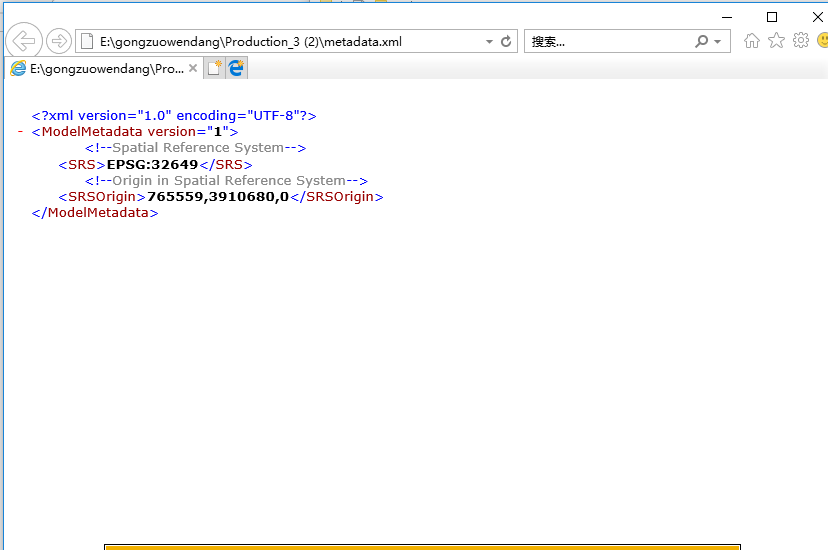

xml文件

---

那您导入到球面场景看一下位置还有高度是否正常；如果球面也不正常，请用倾斜摄影建模软件查看是否数据本身就有问题。

---

嗯，我试试

---

在倾斜摄影软件里面正常。

---

这是我导入后的坐标，你看看和倾斜模型软件中一致不一致。

如果仍然不一致，请检查xml文件或者重新生成xml文件。

---

还有如果xml没没有提到ENU，就不要勾选哈。

---

嗯嗯，好的

---

你这个是在球面场景还是平面场景?还有那个插入点坐标xy要对调一下吗？

---

不要，按顺序填xy。我这个是球面，平面的话不要设置投影坐标系。

---

嗯嗯，这个高程是负的请问是什么原因呢？是正确的高程吗？

---

高程在制作倾斜模型的软件里是正常的吗？如果是正常的，重新生成一个xml吧。

---

不正常，怎样重新生成xml？

---

如果在倾斜模型的软件里都不正常的话，那就是数据生产的问题了，想要精确的高程请找数据生产商。如果不想要精确的只想让倾斜模型在地面上，那就在生成scp配置文件时设置一定的高程，比如100-200m。

---

wgs84坐标的高程是什么？跟2000的有差别吗？

---

有可能有。即使是同一坐标系系统，海平面参考值也可能不太一样。

---

那这个高程是负的有没有可能是对的？

---

也有可能，比如这块是一块低地，高程就是在海平面下。

---

我们是在河南应该不会是负的吧？

---

这个就不清楚了，最好找数据生产商问下是参考什么高程坐标系航飞的。

---

嗯嗯。好的.
