导出管线为CAD文件时,管点的文字比较小,打印预览时要放大到最大才勉强能看清
5EXP 2024年08月20日

使用产品:版本: 11.0.1.1028.43635 x64(SuperMap iObjects .NET: 11.0.1.98023) 操作系统:win10 x64
问题详细描述:导出管线为CAD文件时,管点的文字比较小,打印预览时要放大到最大才勉强能看清,打印的参数是:尺寸A3,打印范围:窗口,打印比例:1:1

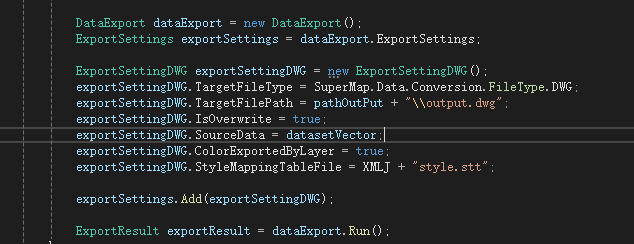

代码中导出设置如下图

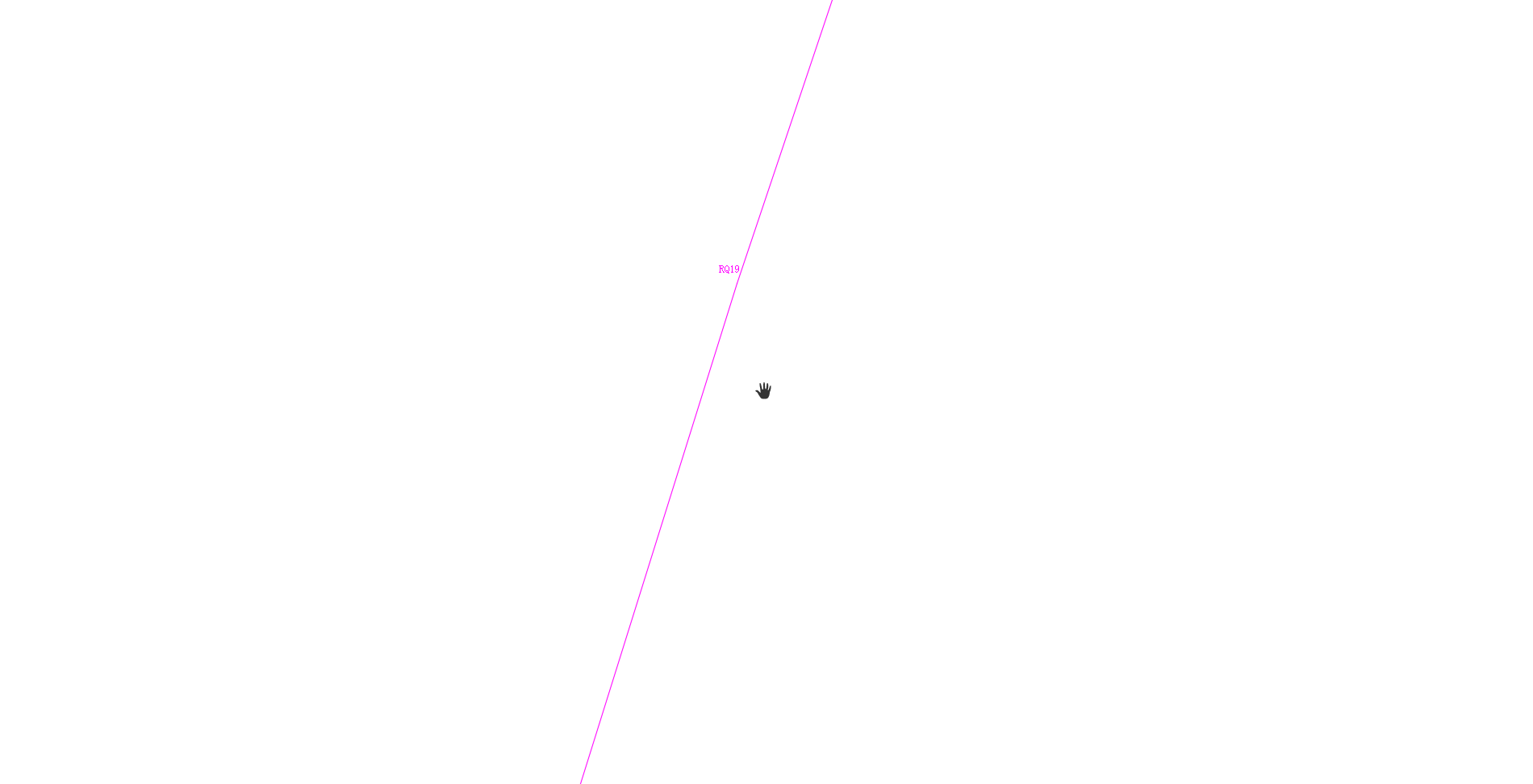

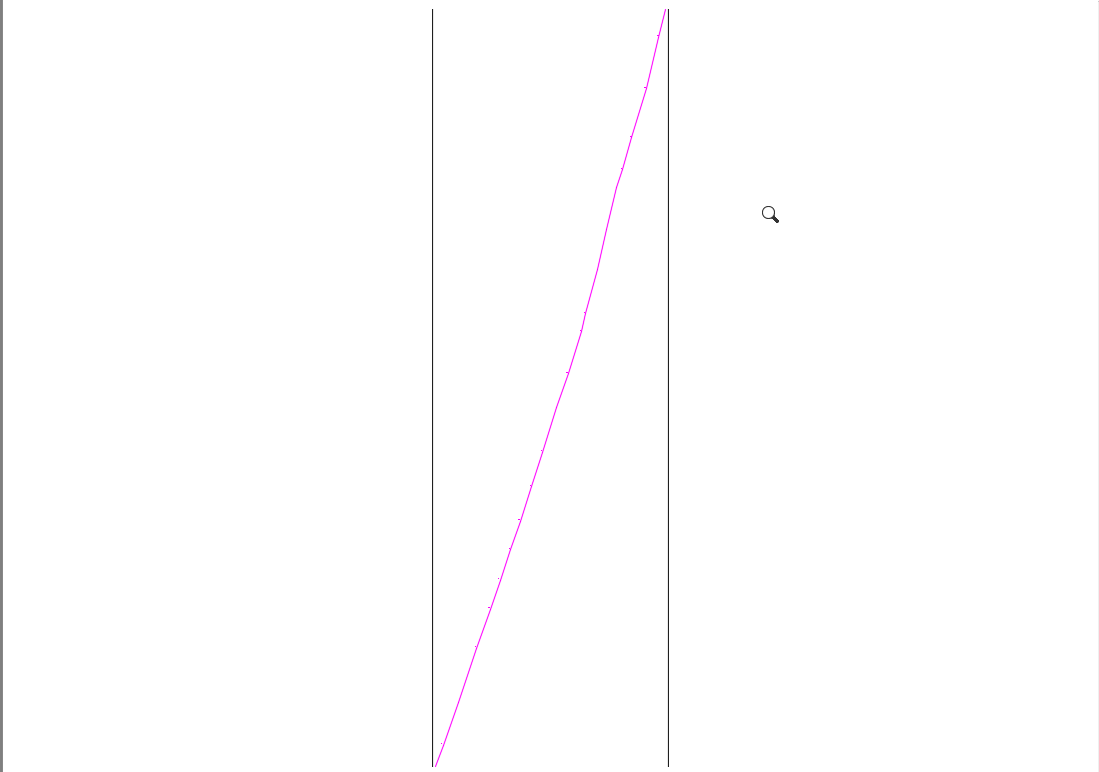

打印预览如下图:

哪些配置能影响到字体的大小,导出为CAD文件文字的大小是如何决定的,是在数据源转CAD时设置文字的样式吗

1个回答

您好,由于 CAD 的样式设计和 SuperMap 结构不同,因此要确保导出的 CAD 样式和导出前保持一致,需要创建并设置 CAD 的风格对照表。

iObjects .NET 组件提供了 ExportSettingDWG.StyleMappingTableFile 接口用于在导出 CAD 时设置风格对照表。

关于 CAD 风格对照表如何创建和使用,建议参考:https://blog.csdn.net/supermapsupport/article/details/82798390 和 https://blog.csdn.net/supermapsupport/article/details/52382054

希望可以帮到您。
