矢量生成管线看不到管线模型
5EXP 2024年08月16日

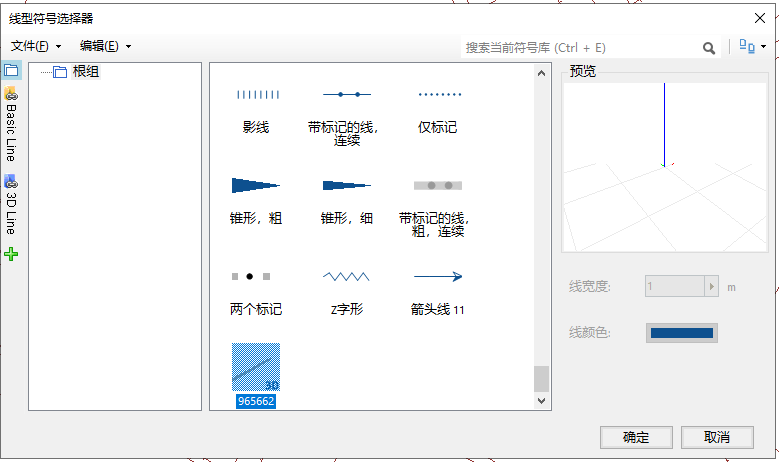

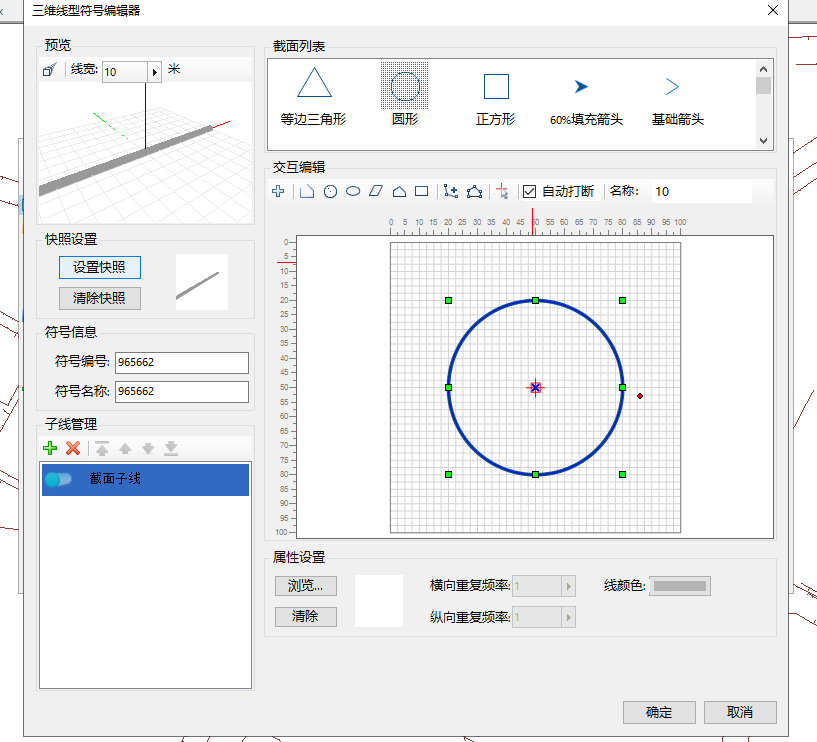

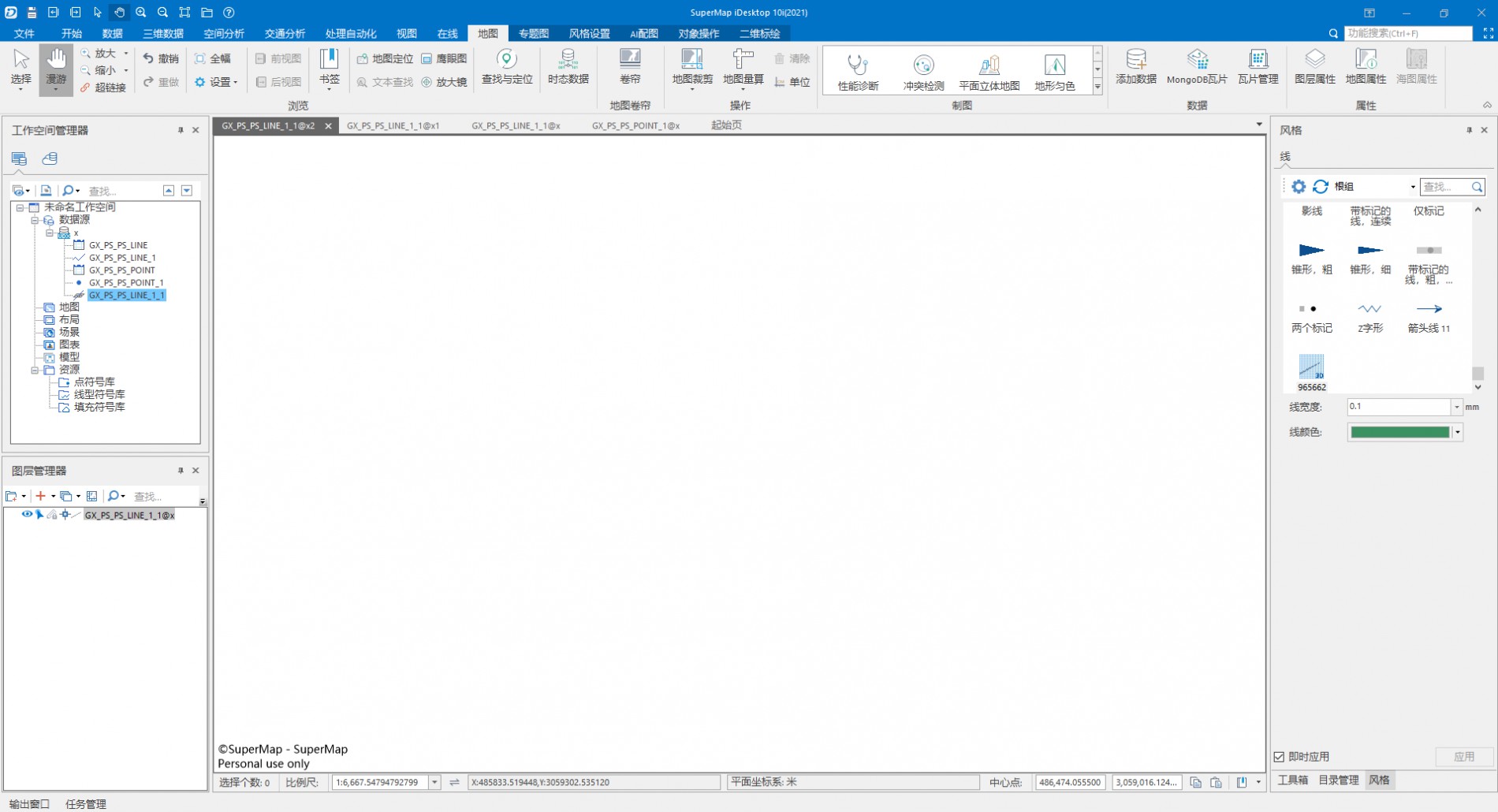

导入了管线数据后,创建线符号时,按照图1进行了设置,之后看不到三维线的预览(图2),在图层管理器中设置线风格看不到任何东西(图3)

1个回答

您好,

对于预览问题,请尝试使用iDesktopX 11.2.0官网版本,该版本正常预览编辑后的三维线型符号。

下载地址:http://support.supermap.com.cn/DownloadCenter/DownloadPage.aspx?id=2647

对于在图层管理器中设置线风格后无法显示对象问题,三维线数据集需添加到场景中设置三维线型符号,而非地图中。

希望能够帮助到您!

895EXP 2024年08月16日
非常感谢!请问场景中可以根据.dbf文件的某一列数据来给每个点生成不同的点模型吗?

您好,

根据您的描述,建议参考以下操作思路:

(1)原始.dbf某一列数据为文本型,记录模型文件的绝对路径;

(2)将.dbf文件导入为属性表数据集,使用数据选项卡->数据处理->矢量->追加列功能将该列追加到点数据集属性表中。在操作过程中,需要设置一对连接字段,这对连接字段分别来自于源数据集和目标数据集,连接字段中具有相同的数据值时,才能完成数据值的顺利追加。

(3)使用三维数据选项卡->三维瓦片组->生成瓦片下拉按钮->点集生成瓦片外挂模型功能,点外挂模型是指具有相同材质、形状以及大小但仅空间位置和姿态不同的模型,采用模型只存一份,位置信息采用三维点数据集存储的方式存储多个模型数据集的统称。这样的方式与实例化有着异曲同工的用途,都可减少空间占用和数据量。

具体参数填写可于iDesktopX在线帮助文档内搜素对应功能,帮助文档地址:https://help.supermap.com/iDesktopX/zh/

此外,新问题建议重新在社区选择相应模块进行提问,以便对应的工程师更好地为您解答。

希望能够帮助到您!

请问可以详细说明一下步骤吗?我在使用最新版超图iDesktopX 11.2.0官网版本。现导入了数据集如图1,没有模型文件,如果管线是两通、三通等类型则生成自适应管点,如果不是则生成一个点符号库中的三维模型。主要想了解一下设置连接字段的具体步骤。

您好,具体回答请查看社区您提问的另一条帖子:http://qa.supermap.com/148434

...
