Question

使用产品：iserver 8c 810
操作系统：win10 x64
数据类型： AutoCAD图层（复合数据）
问题详细描述：想实现CAD图层的展示（Web端），利用SuperMap for iClient Javascript / 3D

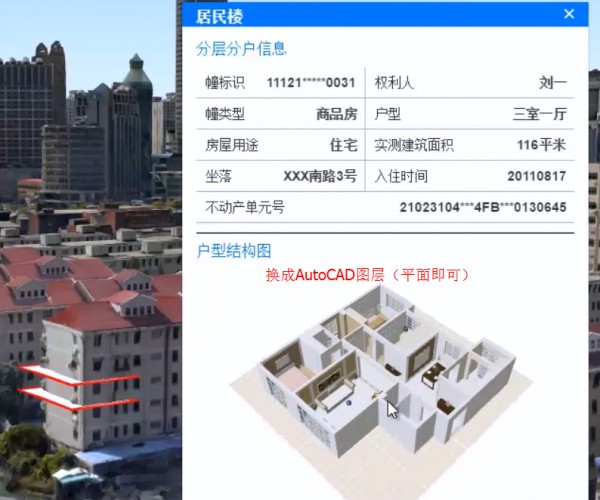

效果图： AutoCAD图层添加效果

Answer 1

您好，AutoCAD数据需要用桌面导入到工作空间的数据源，

导入时选择简单数据集，由于CAD数据集没有坐标系，要先设置投影坐标系才能加到场景。

之后保存场景，生成场景缓存，再发布缓存工作空间，这样就加到场景里面了。

但这样是在场景里面，不是在您的户型结构图那。

要满足您的需求，跟您建议如下：

（1）直接用图片。

（2）导到超图平台，转为面，遍历节点，保存为JSON之类的文件，再在前端自己绘制。

（3）利用第三方web插件直接读取CAD文件。

http://www.oschina.net/question/2380139_238580
