请问“地质剖面分析”功能,怎么操作?

0 投票
请问通过二维线数据集,怎么生成剖面图?我看9D的帮助文档上有“地质剖面分析” ,可是我怎么在菜单上找不到这个功能,求助~
9月 4, 2017 分类:  385次浏览 | 用户: xxx_BB 初出茅庐 (34 分)

1个回答

0 投票

已采纳

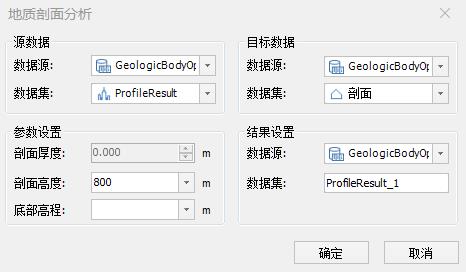

您好,这个功能是对模型数据集的一种操作,当您的数据源的理由模型数据集时,此功能被激活,功能入口在:工具栏中---对象操作---模型操作---地质体---地质剖面。

  1.    。源数据:选择需要进行地质剖面分析的地质体模型数据数据集。
    • 目标数据:用来进行分析的范围数据,可以是二维面或二维线。
    • 参数设置:设置剖面厚底、高度和底部高程。当目标数据选取的是剖面,剖面厚度不可改;当目标数据选取的是线,可以修改剖面厚度。
    • 结果设置:设置结果数据存储的数据源和数据集。



9月 4, 2017 用户: 郭宇杰 才疏学浅 (11 分)
采纳于 9月 6, 2017 用户:xxx_BB
...
