iDesktopX11i 导入rvt失败
53EXP 2024年01月08日

使用iDesktopX11 根据iDesktopX BIM批量入库附带材料的内容,在Supermap.xml中完成相应的RevitPluginRevitPath的配置

在BIM批量入库功能中选择rvt和参数配置.xml文件后,运行未报错,但是目标路径没有生成任何内容,任务管理中显示执行完成

2024-01-08 11:49:23,模型 BIM批量入库 开始执行。
开始构建任务树...
任务树构建完成。
开始对建模进行执行前检查...
建模执行前检查完成。
开始加载模型运行时环境配置...
模型运行时环境配置加载完成。
工具"BIM批量入库"执行状态:已完成
2024-01-08 11:49:43,模型 BIM批量入库 执行成功。
总耗时:20.6秒

Revit 版本为 2020

版本:11.0.1.1124.217 x64(SuperMap iObjects Java:11.0.1.98691)


导出参数配置:

<?xml version="1.0" encoding="UTF-8"?>
<Export>
  <CoordSys SphericalScene="false" X="0" Y="0" Z="0" PrjCoordSys="">
  </CoordSys>
  <DataSource IsCreateDatasource="true" DatasourceServer="E:/Datasource.udbx">
  </DataSource>
  <ColorSetting MaterialColor="true" RealColor="true" MateralPBR="true" FilterColor="false">
  </ColorSetting>
  <ParaSetting HighQuality="true" IsClosed="true" ExportDetail="0.9" ExportLOD="false" ExportDWGCate="false" ExportNet="false" ExportLine="false" ExportVolume="false">
  </ParaSetting>
  <AttributeSetting IsExportAttribute="true" ExportTypeAttribute="false" IDByName="true">
  </AttributeSetting>
</Export>

1个回答

您好,

1、 检查revit路径和插件bin包路径中是否含有中文,有中文的话需要修改revit路径和插件bin包路径,不能含有中文。修改完之后记得修改SuperMap.xml中对应的<RevitPath>...</RevitPath><RevitPlugin>…</RevitPlugin>

2、请对照这篇博客:https://blog.csdn.net/CX_Chan/article/details/131430868 检查自己的配置流程是否正确

希望能够帮助到您!

735EXP 2024年01月08日

之前确实是存在中文路径,但是已经把它移动到英文路径后,重新配置后还是一样的异常情况

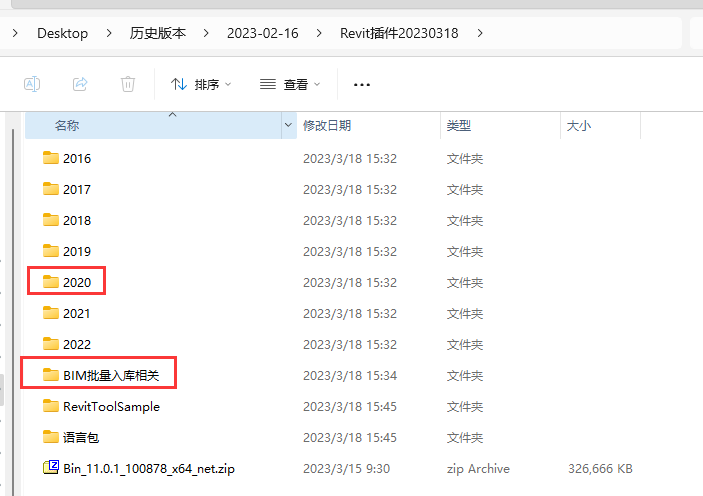

使用的是与博客内容中的相同版本插件

我使用ideskstop 10i自带导入rvt能够直接导出,但idesktopX 11i一直无效果


<!-- DataExchange	ugexchangeraster.cpp(300): UGString strRasterMode = UGRegistry::Root()[_U("BeyonDBRasterMode")]; -->
<!-- <BeyonDBRasterMode>false</BeyonDBRasterMode> -->

<RevitPlugin>C:\Users\56839\Desktop\Bin_x64\RVT2SuperMap.exe</RevitPlugin>
<RevitPath>G:\Program\Autodesk\Revit 2020</RevitPath>
</ugc>

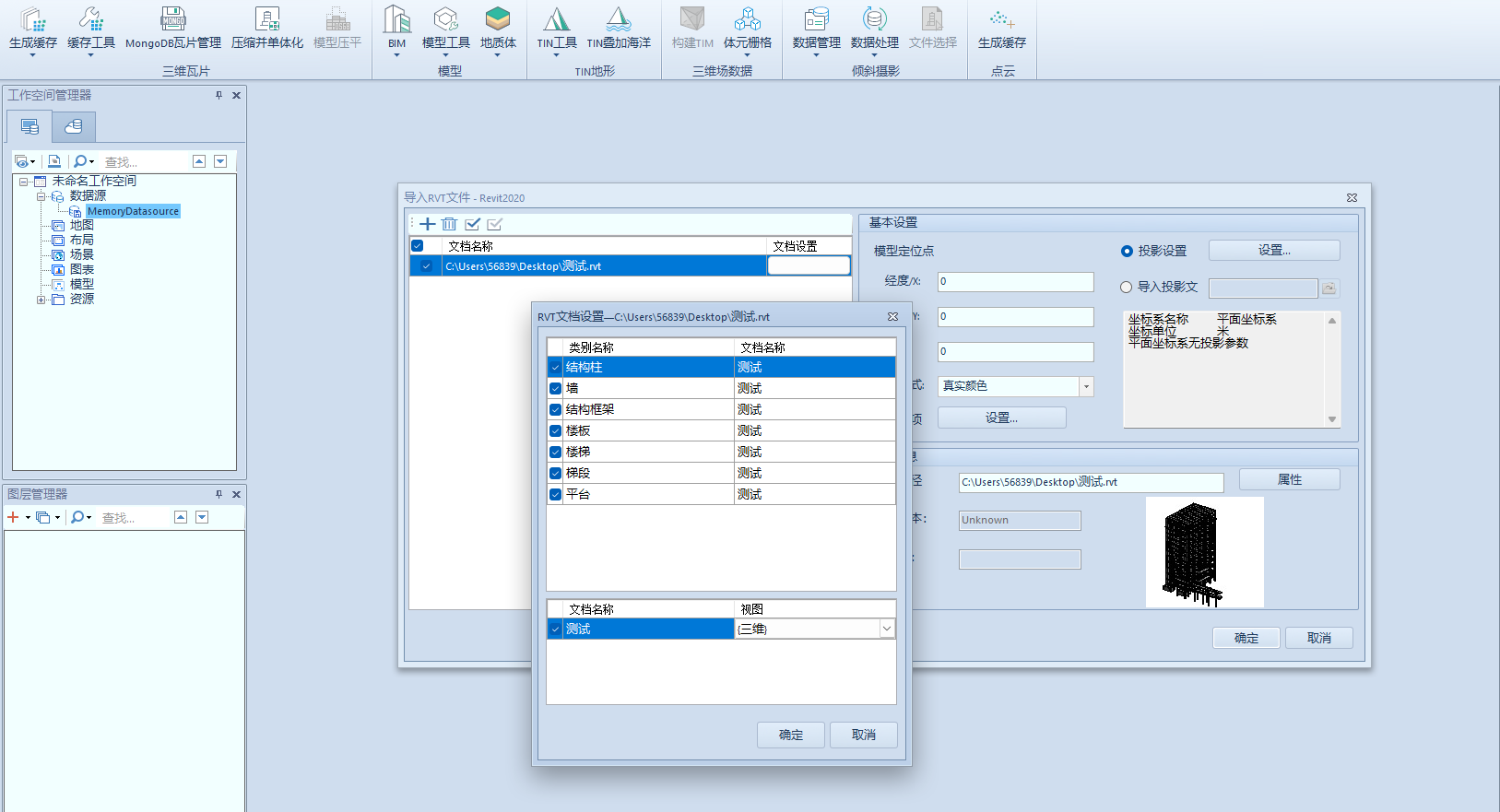

idesktop 10i 正常识别导出

您好,方便私信我联系方式将数据发送一份吗,我帮您测试一下,如果数据保密的话,您可以删除部分数据,只要能重现问题即可。
经了解测试,用户缺少.net组件许可,BIM批量入库为.net插件,需要申请.net组件许可。
...
