Question

【iDesktop】GIM电网数据，电塔中间连接的导线有六根，分为两侧，每侧有上中下三根。简化标签专题图的方案为在上面两根导线中间生成一根同名导线，制作标签专题图。请问该如何操作？

Answer 1

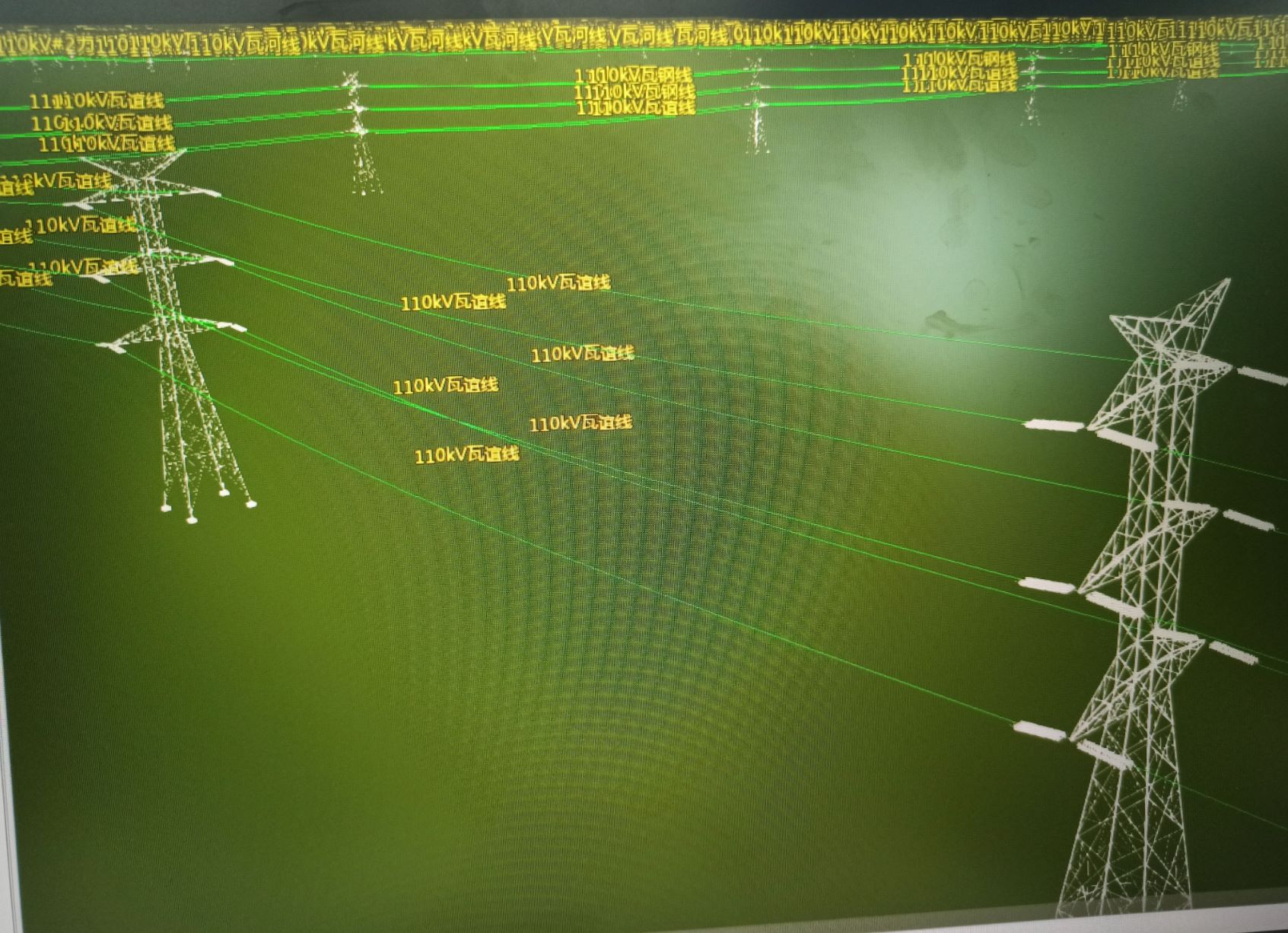

【解决办法】简化之前见下图所示：贴图 具体操作步骤如下： 1、先在线数据集中将最上面两根导线提取出来（属性表如果有区分可以直接查询后另存数据集；如果没有就可以采用【三维线转二维线】的方法，生成的二维线数据集属性表里有Z值，Z值代表这条线的平均高程，最上层的高程在某一区间，可以通过SQL查询进行快速筛选）； 2、桌面里有【双线提取中心线】的功能，将中心线提取出来； 3.将中心线添加到球面场景，统一赋予底部高程，制作标签专题图，将中心线图层隐藏或删除，只显示标签。
