按字段来旋转每个点的符号模型
3EXP 2023年03月09日
有一个点数据集,表示一段铁轨的各个节点,在三维场景中,把每个点都换成同一段轨道模型(sd3),但是需要按字段(绕x,y,z的旋转值)来旋转每段模型。目前已经对此图层创建了自定义专题图,但是发现专题图的设置页面有“点图标设置”和“专题图”两个部分可以设置,问题在于:“点图标设置”中可以在“图标文件”一项把轨道符号模型加载进来,但只能手动输入旋转值;“专题图”中可以通过字段设置旋转值,但“图标文件”不能直接加载模型。最后导致我的整条线路上的轨道符号模型对不齐,请问怎么办呢?

1个回答

您好,针对您的问题有以下两种方法:
一、通过三维模型点符号设置,步骤如下:

1.1您需要先将模型文件转化成.sgm和.3ds文件,将模型符号导入点符号库中(打开点符号选择器->新建三维符号->设置模型,选择对应的模型符号即可)
1.2新建字段存储【符号ID】,【X旋转值】,【Y旋转值】,【Z旋转值】。
1.3制作自定义专题图,选择对应的符号风格字段,XYZ旋转值。

二、通过图标文件设置

2.1新建字段存储【模型完整路径】【X旋转值】,【Y旋转值】,【Z旋转值】

2.2制作自定义专题图,选择对应的图标文件字段,XYZ旋转值。

希望可以帮助到您!
2,548EXP 2023年03月09日

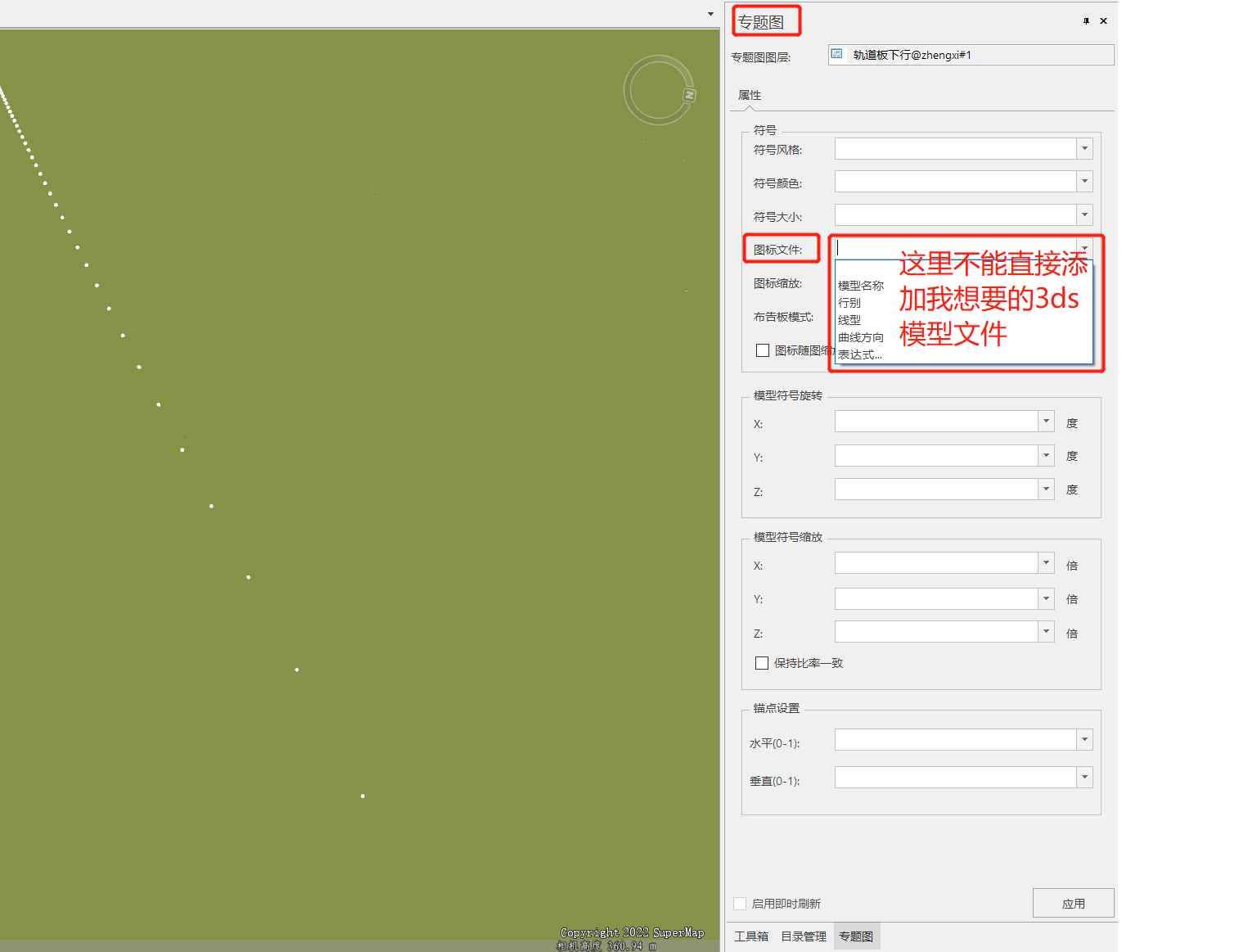

新建好的模型怎么在专题图制作的时候添加进来呢?我的专题图设置界面只有”图标文件“可以选择,而且打开这个图标文件并不可以选择我想加载的本地模型?

这里不能添加我想要的模型

或者你将模型完整路径存入属性表里面,然后图标文件选择对应的字段。
...
