Question

RT 实现断面分析的功能 需要在图层上绘制一条线段 与该线段相交的管网是需要被查询出的对象

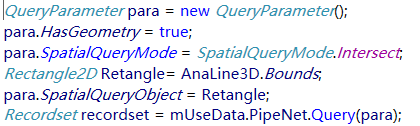

遇到如下问题 因为QueryParameter.SpatialQueryObject方法原因 目前是使用 绘制出的三维线外接矩形进行相交查询 代码段如下

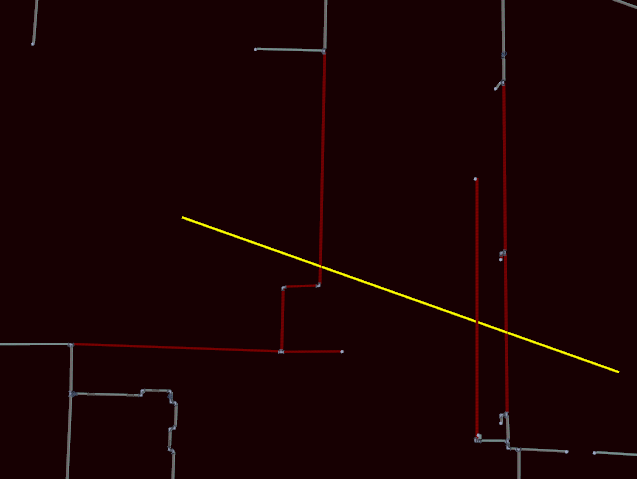

查询结果如下

问题很明显 我不需要查询到的部分 由于是使用外接矩形的关系 被查询到了 现在 我只想根据GeoLine3D 线经过部分进行查询 应该做什么处理

问题二

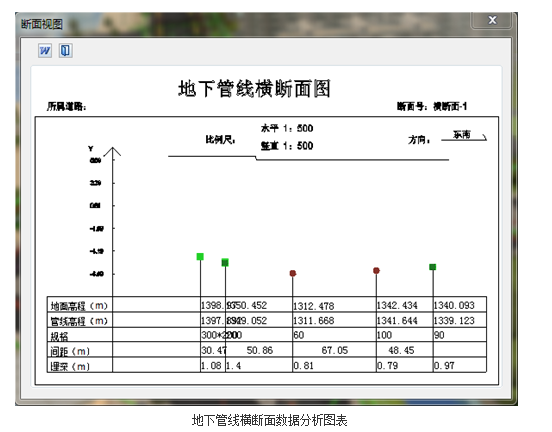

断面分析结果需要以断面图的形式展示出来 如图

请问超图是否支持这样的图表显示 如支持应该怎么做 如不支持 是否是需要自行制作表格 之后将记录查询出后再二次修改

殷切盼复 谢谢

Answer 1

1.三维对象是没有空间查询这个说法的，您查询的结果实际上是把三维对象投到二维面上做了一个查询，所以只要在二维面上相交的对象都会被查询出来。建议使用Geometrist3D.HasIntersection 方法 来判断三维线与三维体是否相交。另外如果您的管网数据是矢量线数据风格化之后得到的，建议将其切OSGB缓存之后再做相交查询。如果管网本身就是模型数据，可直接使用上述方法做查询。

2.组件没有提供绘制图表的接口，需自行绘制。

Comments

Geometrist3D.HasIntersection 这个方法 我看了 需要传两个三维几何对象进去 返回布尔值 问题是 其中有一个是我需要查出来的对象 只有一个对象 就是我自己画的线是知道的 而且这个返回值我拿来没用啊 除非是遍历数据集中每一个管线数据 然后找出true值 才确定是哪个记录相交

---

遍历是一种方式，还有就是可以跟二维的空间查询相结合，像您刚刚不是查出来了三条管线吗，再对这三条管线做个遍历判断就好了，这样效率可能要高一些

---

我也可以这样 把那个自画的线段做成2D的 然后再去做一次Intersect查询 应该也可以

---

谢谢提供思路 我去试试

Answer 2

关于横截面数据分析（剖面分析），超图是可以直接生成剖面图的（当然表格部分仍需要自行绘制）。

您可以参考示例代码中的 剖面分析（ProfileAnalyst）或者 三维分析（Analysis3D）中的Profile。

Comments

好的 谢谢

额 在这里想问下超图 SceneControl 的场景刷新率 参数是多少

---

即时获取当前场景帧率：SceneControl.Scene.FPS

场景帧率和硬件以及模型精细度等等相关。具体您可以参考博客

http://blog.csdn.net/supermapsupport/article/details/68059148

现将相关内容摘录如下：

场景性能优化。

• 条件允许的情况下，尽量升级显卡，显卡（GPU运算）对三维渲染至关重要。
• 对场景生成缓存，建议生成OSGB格式的缓存。
• 对场景进行“性能诊断”，根据诊断结果有针对性的进行优化操作。其结果信息包括：重要、普通和建议。其中，重要提示对场景性能影响较大，其次是普通提示，建议提示则对场景性能影响较小。
• 显卡等硬件已经极好的情况下，场景仍然不流畅，一般是模型建得过于精细，目前硬件条件渲染还比较吃力。可打开“场景属性”，“其他属性”中勾上“帧率信息”，显示场景的“帧率”、“三角面数量”信息，观察帧率是否过低（一般30以上较流畅），三角面数量是否过高（一般情况数据不太大，但其值高于几千万属建模太精细）。如证实为建模太精细，可考虑从建模层面优化模型（模型简化），如减少顶点数，模型面数，控制贴图纹理大小等。
• 倾斜摄影模型数据优化可以考虑对scp文件进行“合并根节点”、“压缩纹理操作”。在桌面的“倾斜摄影”菜单中能够找到这两个功能。
