加载分布式切图的WMTS服务拿不到瓦片

0 投票

问题详细信息填写请严格参照如下示例内容填写,否则有被封禁的危险:
使用产品:iserver 10i  操作系统:win10 x64
数据类型 : iserver分布式切图服务。
问题详细描述:利用supermap iClient for openlayers 加载WMTS分布式切图服务,瓦片加载不出来。
问题重现步骤: 1、利用iserver发布分布式切图服务(服务地址为:http://119.96.192.212:8090/iserver/services/map-ugcv5-P2563F503627FIX/wmts100)2、直接修改官方OGC那个示例,加载代码如下:

<!--********************************************************************

* Copyright© 2000 - 2020 SuperMap Software Co.Ltd. All rights reserved.

*********************************************************************-->

<!DOCTYPE html>

<html>

  <head>

    <meta charset="UTF-8" />

    <title data-i18n="resources.title_WMTSLayer"></title>

    <script type="text/javascript" src="../js/include-web.js"></script>

    <script type="text/javascript" src="../../dist/ol/include-ol.js"></script>

  </head>

  <body style="margin: 0; overflow: hidden; background: #fff; width: 100%; height: 100%; position: absolute; top: 0">

    <div id="map" style="width: 100%; height: 100%"></div>

    <script type="text/javascript">

      var resolutions = [

        0.002746582031857515, 0.0013732910159287575, 6.866454960804162e-4, 3.4332275992417075e-4, 1.7166136807812276e-4, 8.583068403906138e-5, 4.291534201953069e-5,

        2.1457682893727956e-5

      ];

      var matrixIds = [0, 1, 2, 3, 4, 5, 6, 7];

      var origin = [90.0, -180.0]; //[-2.0037508342787e7, 2.0037508342787e7],

      var map = new ol.Map({

        target: 'map',

        controls: ol.control.defaults({ attributionOptions: { collapsed: false } }).extend([new ol.supermap.control.Logo()]),

        view: new ol.View({

          center: [109.76978912589378, 19.352383381892732],

          zoom: 9,

          projection: 'EPSG:4326'

        }),

        layers: [

          new ol.layer.Tile({

            opacity: 0.7,

            source: new ol.source.WMTS({

              url: 'http://119.96.192.212:8090/iserver/services/map-ugcv5-P2562AA2CF54FIX/wmts100',

              layer: '河流基础信息',

              matrixSet: 'GlobalCRS84Scale_河流基础信息',

              format: 'image/png',

              tileGrid: new ol.tilegrid.WMTS({

                origin: origin,

                resolutions: resolutions,

                matrixIds: matrixIds

              }),

              style: 'default',

              attributions:

                "Map Data <span>© <a href='http://support.supermap.com.cn/product/iServer.aspx' target='_blank'>SuperMap iServer</a></span> with <span>© <a href='http://iclient.supermap.io' target='_blank'>SuperMap iClient</a></span>"

            })

          })

        ]

      });

      map.on('click', function (e) {

        console.log('中心点,级别', e.target.getView().getCenter(), e.target.getView().getZoom());

      });

    </script>

  </body>

</html>

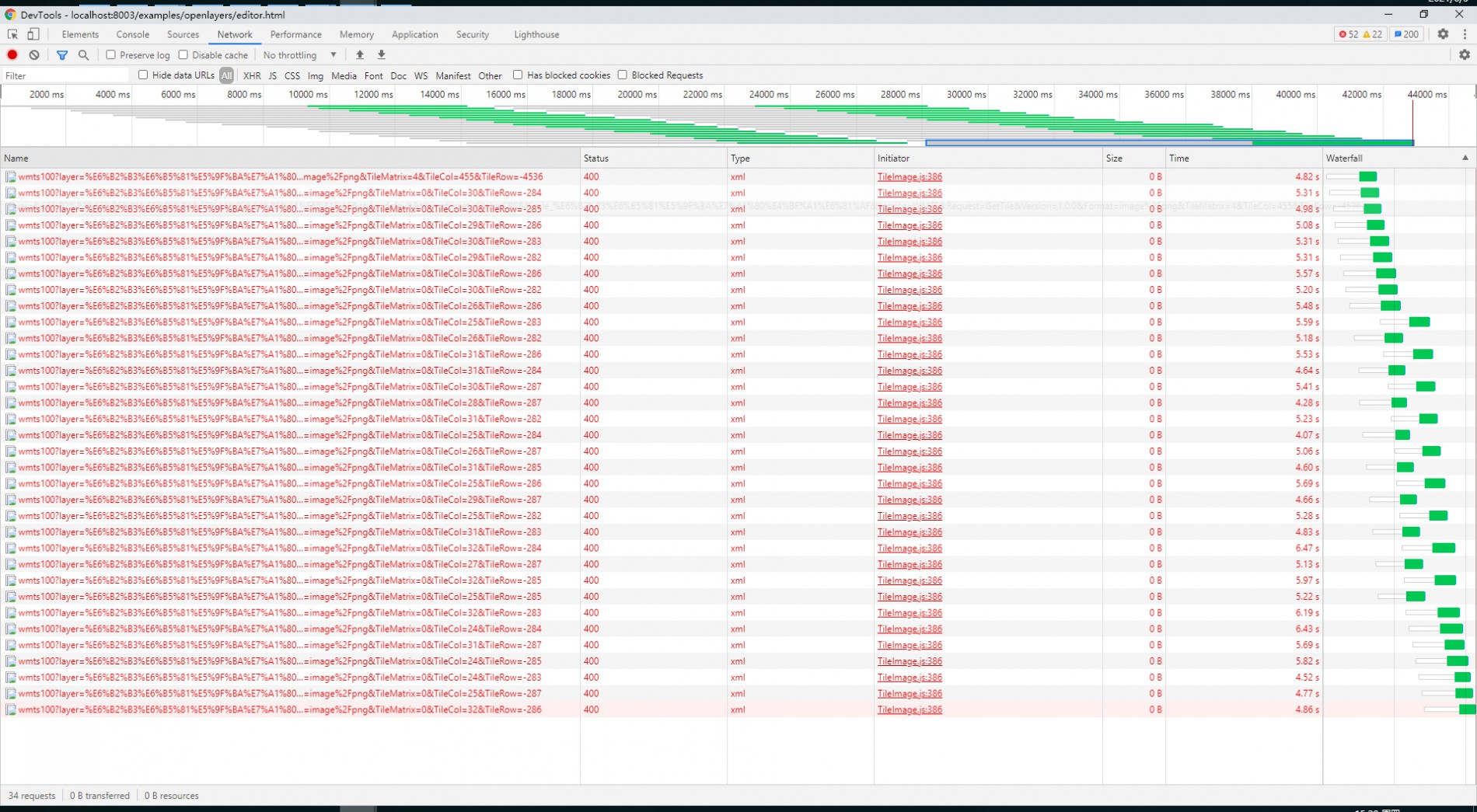

3、瓦片获取不到,报400,如下图,不知道哪里出现了问题:

6月 3 分类:  54次浏览 | 用户: 172476032 才疏学浅 (14 分)

1个回答

0 投票
您好,你这个看上去像是比例尺没有对上,可以查一下你的代码中的比例尺'和wmts服务中的GlobalCRS84Scale_河流基础信息'中的比例尺是不是一样的。
6月 3 用户: johnJJ 才高八斗 (832 分)

不好意思,确实写错了,修改正确后可以加载出来,但是拿到的瓦片事空的,无数据,而服务器缓存目录下面是有瓦片的;

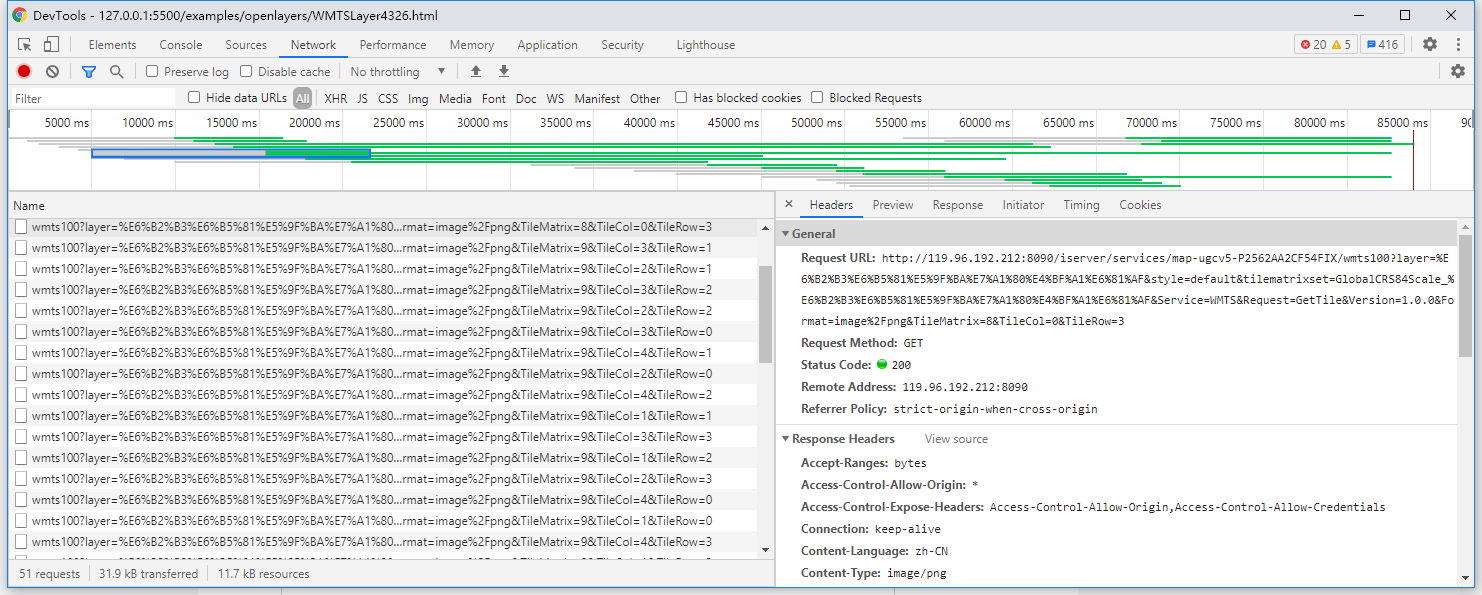

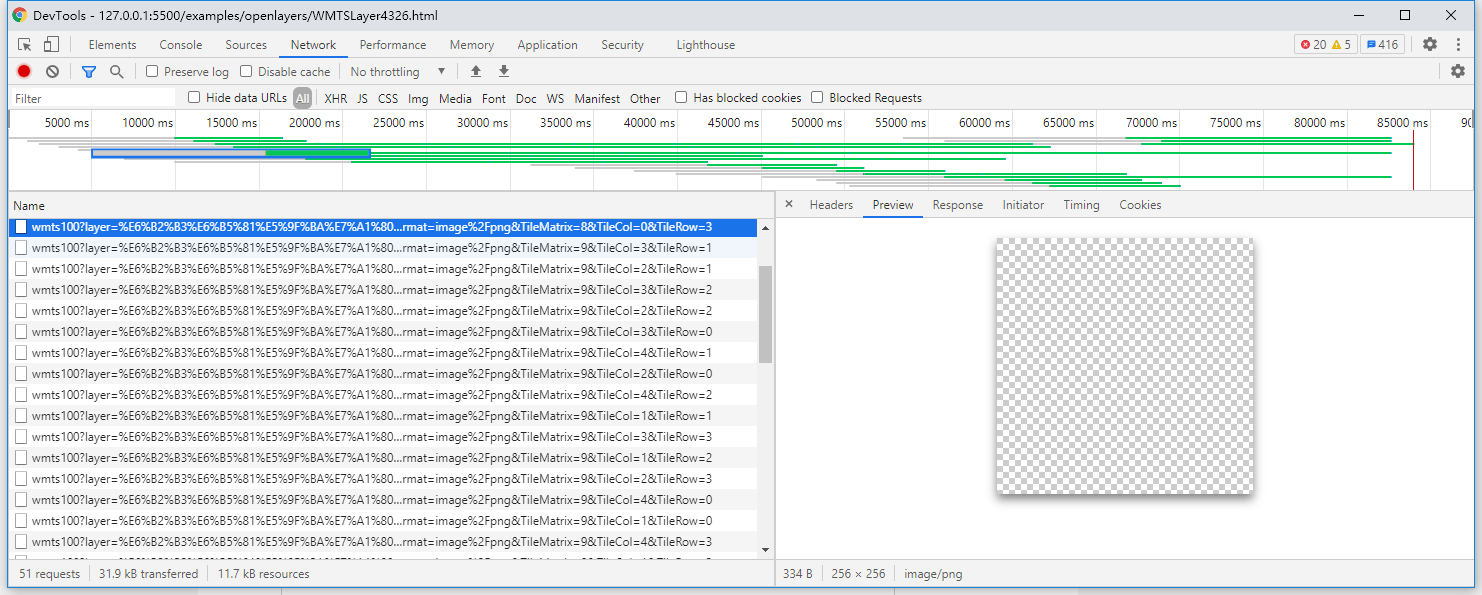

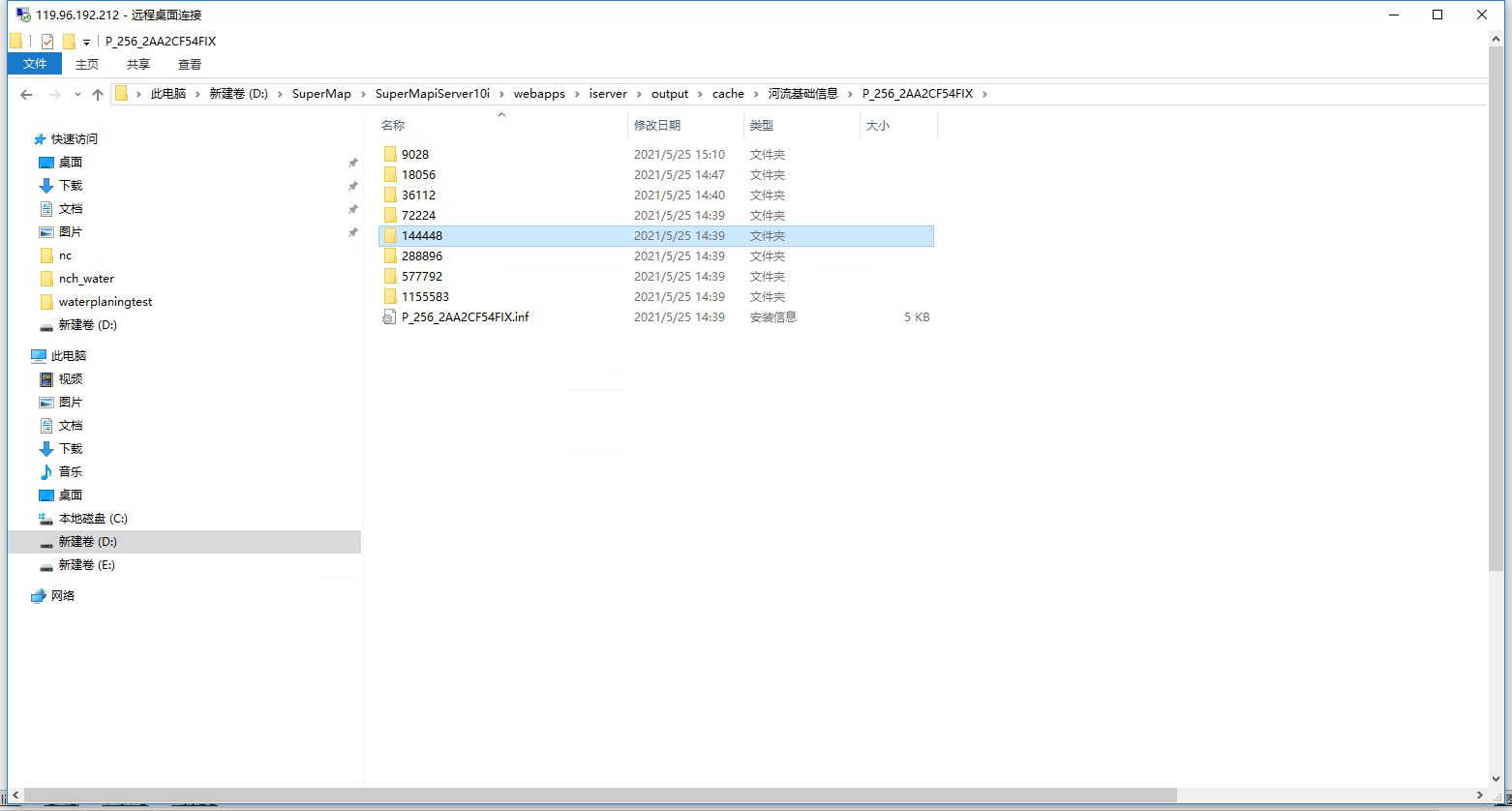

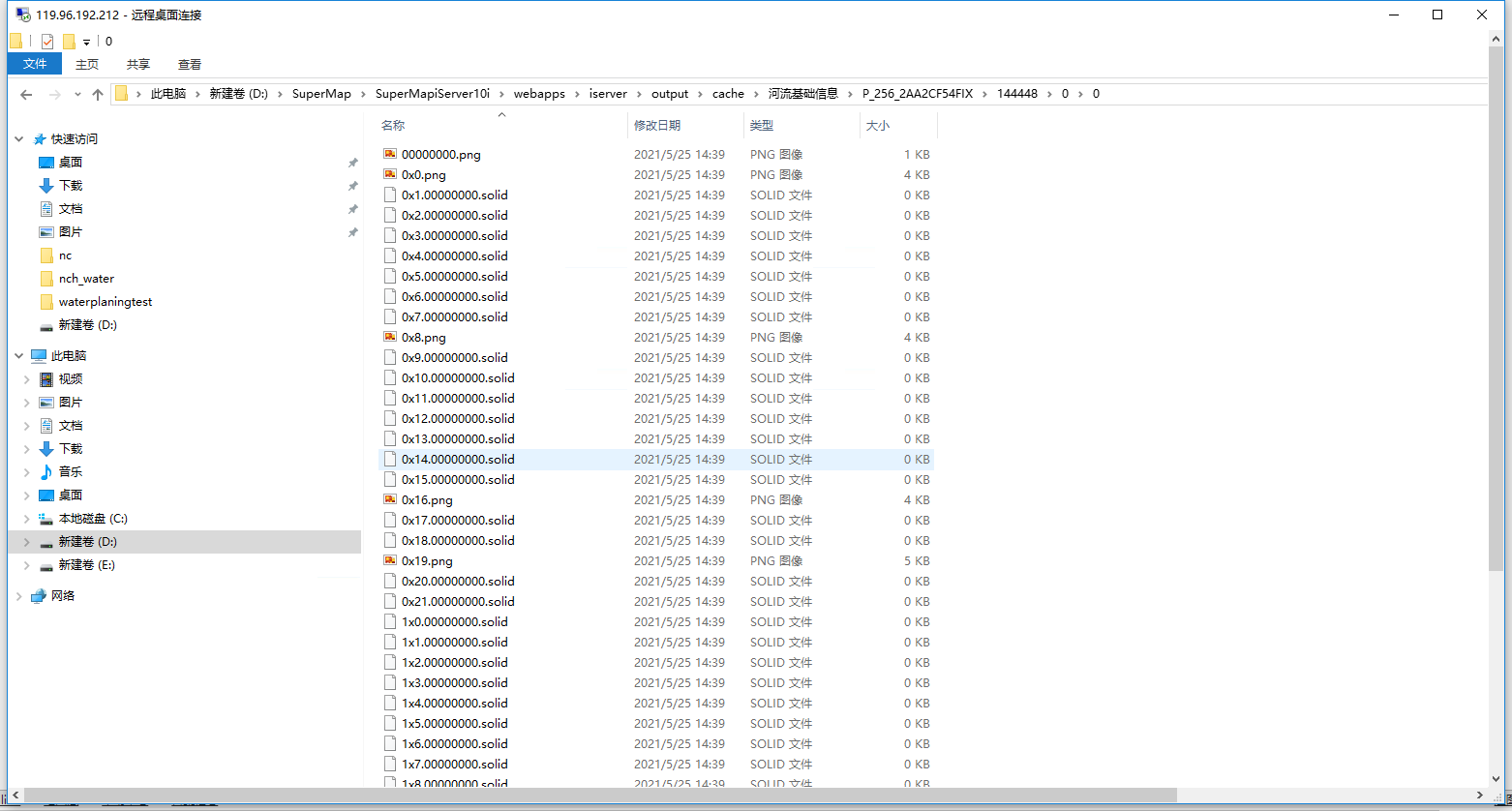

网络请求:服务器上的瓦片缓存:加载的代码:

<!--********************************************************************

* Copyright© 2000 - 2020 SuperMap Software Co.Ltd. All rights reserved.

*********************************************************************-->

<!DOCTYPE html>

<html>

  <head>

    <meta charset="UTF-8" />

    <title data-i18n="resources.title_WMTSLayer"></title>

    <script type="text/javascript" src="../js/include-web.js"></script>

    <script type="text/javascript" src="../../dist/ol/include-ol.js"></script>

  </head>

  <body style="margin: 0; overflow: hidden; background: #fff; width: 100%; height: 100%; position: absolute; top: 0">

    <div id="map" style="width: 100%; height: 100%"></div>

    <script type="text/javascript">

      var resolutions = [

        1.25764139776733, 0.628820698883665, 0.251528279553466, 0.125764139776733, 0.0628820698883665, 0.0251528279553466, 0.0125764139776733, 0.00628820698883665,

        0.00251528279553466, 0.00125764139776733, 6.28820698883665e-4, 2.51528279553466e-4, 1.25764139776733e-4, 6.28820698883665e-5, 2.51528279553466e-5,

        1.25764139776733e-5, 6.28820698883665e-6, 2.51528279553466e-6, 1.25764139776733e-6, 6.28820698883665e-7, 2.51528279553466e-7

      ];

      var matrixIds = [0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20];

      var origin = [108.63360115027577, 20.08050000310753];

      var map = new ol.Map({

        target: 'map',

        controls: ol.control.defaults({ attributionOptions: { collapsed: false } }).extend([new ol.supermap.control.Logo()]),

        view: new ol.View({

          center: [109.76978912589378, 19.352383381892732],

          zoom: 9,

          projection: 'EPSG:4326'

        }),

        layers: [

          new ol.layer.Tile({

            source: new ol.source.WMTS({

              url: 'http://119.96.192.212:8090/iserver/services/map-ugcv5-P2562AA2CF54FIX/wmts100',

              layer: '河流基础信息',

              matrixSet: 'GlobalCRS84Scale_河流基础信息',

              format: 'image/png',

              tileGrid: new ol.tilegrid.WMTS({

                origin: origin,

                resolutions: resolutions,

                matrixIds: matrixIds

              }),

              style: 'default',

              attributions:

                "Map Data <span>© <a href='http://support.supermap.com.cn/product/iServer.aspx' target='_blank'>SuperMap iServer</a></span> with <span>© <a href='http://iclient.supermap.io' target='_blank'>SuperMap iClient</a></span>"

            })

          })

        ]

      });

      map.on('click', function (e) {

        console.log('中心点,级别', e.target.getView().getCenter(), e.target.getView().getZoom());

      });

    </script>

  </body>

</html>

备注:我们这个服务是外网服务,您可以访问看一下。

能帮帮回答一下这个问题吗????官方大佬,项目很捉急啊。
怎么没有官方大佬给个回复啊????????????????????????
...
