revit数据导入iDesktop,模型变形,全跑到项目基点

0 投票

我采用revit插件导出数据时,坐标系指定为自定义投影文件,导入iDesktop之后,模型全跑到项目基点的位置,有知道怎么解决吗?

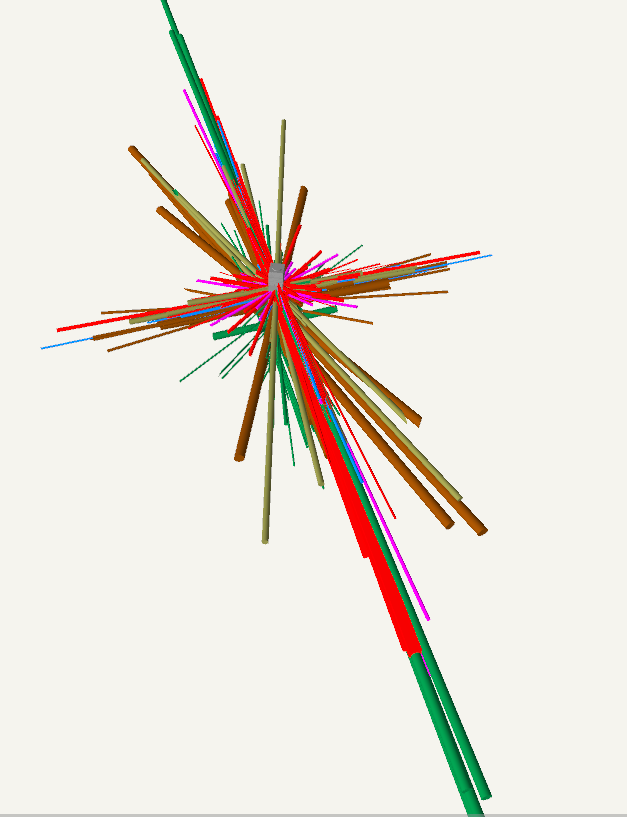

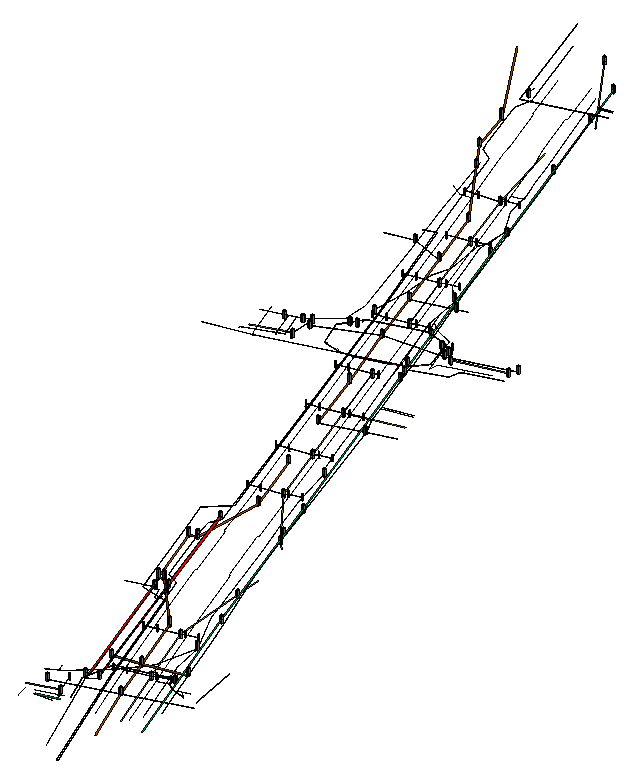

 原始模型      iDesktop模型

12月 25, 2020 分类:  164次浏览 | 用户: 爱晒太阳的风 才疏学浅 (18 分)

2 个回答

0 投票
数据已收到,测试后给您回复。
12月 25, 2020 用户: jjz 名扬四海 (3,290 分)

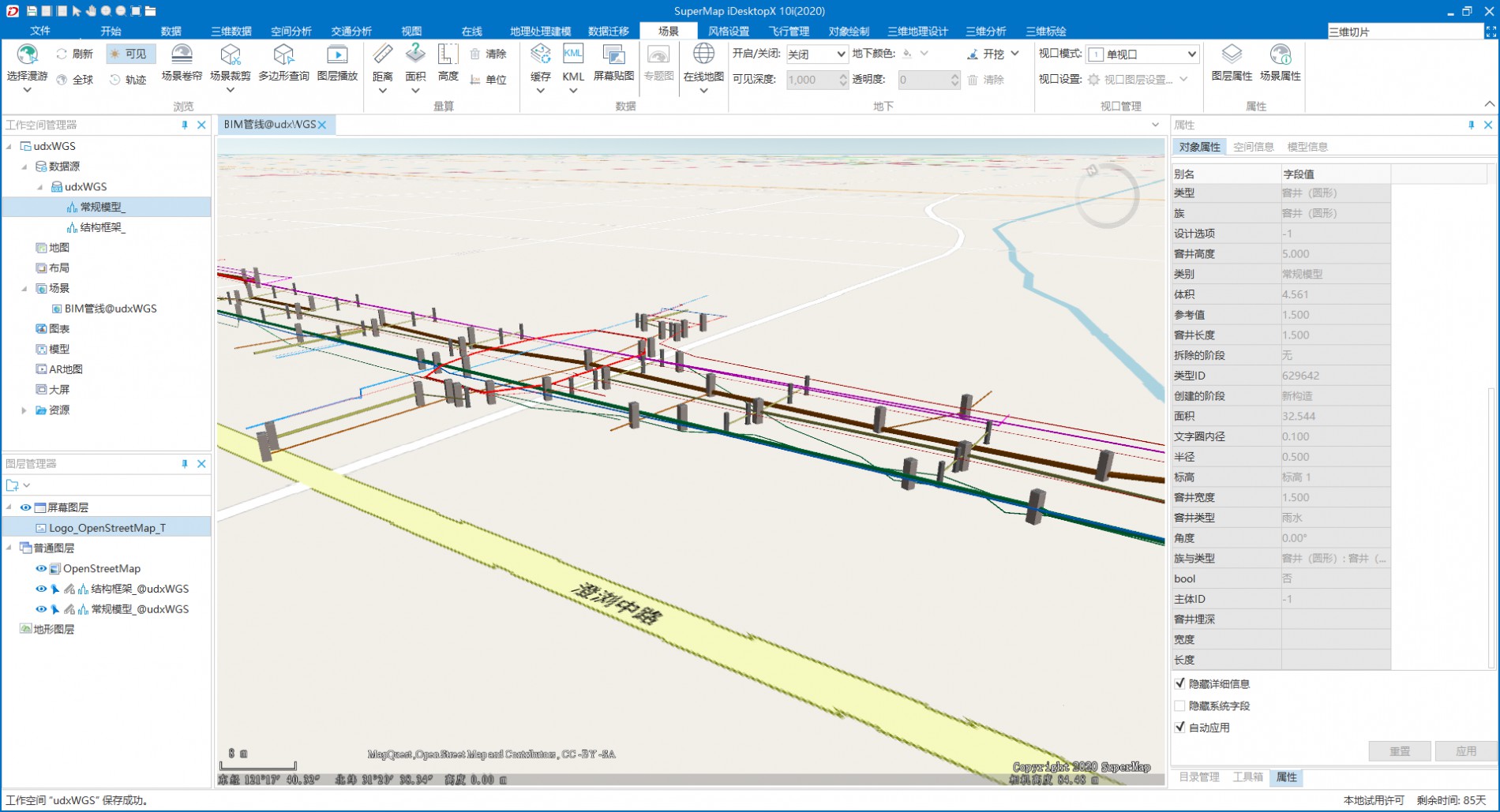

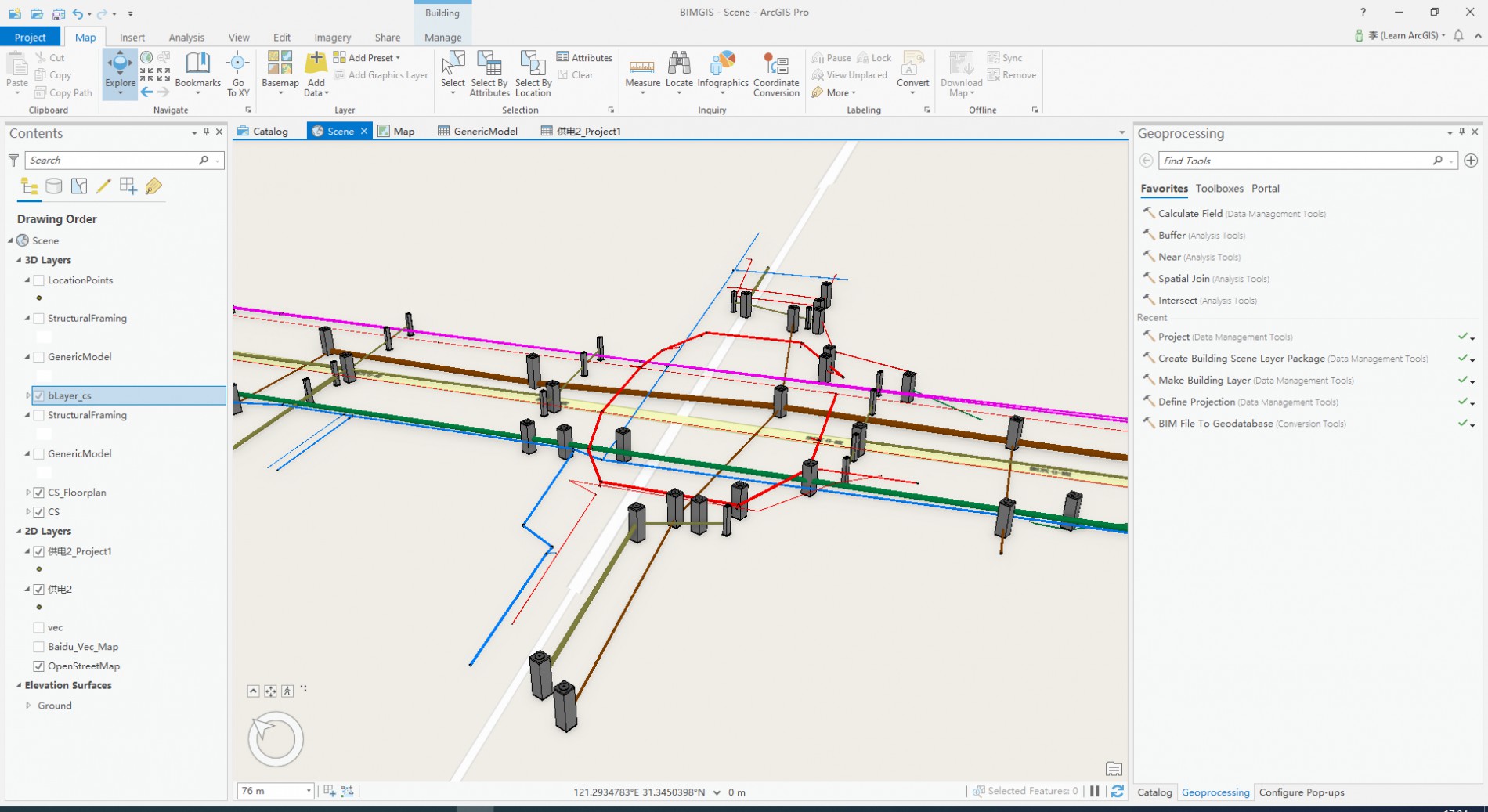

模型的起始高度为零,数据高度有正有负,但为什么加载进来之后,数据模型全在半空悬着(图一supermap 悬空结果,图二arcgis pro贴地面结果)

0 投票

您好,数据已测试。您的模型导出时如果不设置投影文件导出后在桌面是正常的,但是设置了就会出现您第二张图中的情况。这种情况建议您不设置投影导出后在桌面进行模型平移的操作,可以直接把模型从000移动到需要的位置。对于您的投影文件,如果后续要在webgl用可能也是不支持的,会转换成对应的经纬度坐标系,可能您最后还是需要进行投影转换,会耗费更多时间。


模型平移:http://support.supermap.com.cn/DataWarehouse/WebDocHelp/iDesktop/Features/SceneOperation/3DDesigner/ModelEdit/ModelMove.html

12月 25, 2020 用户: jjz 名扬四海 (3,290 分)
...
