导入的CAD数据的线型问题

0 投票

CAD格式的线划图导入SuperMap桌面后,一些线变成了双线的样式,如下图,请问该怎么处理?

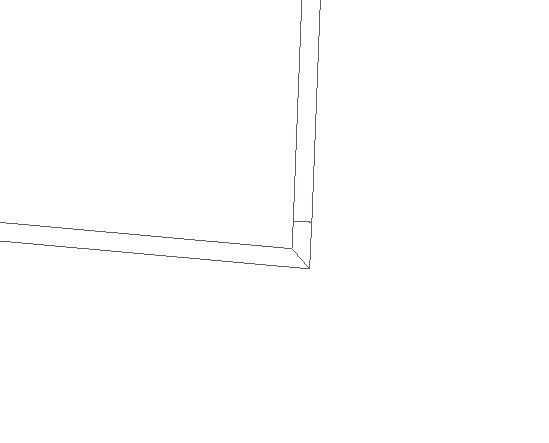

CAD中线型:

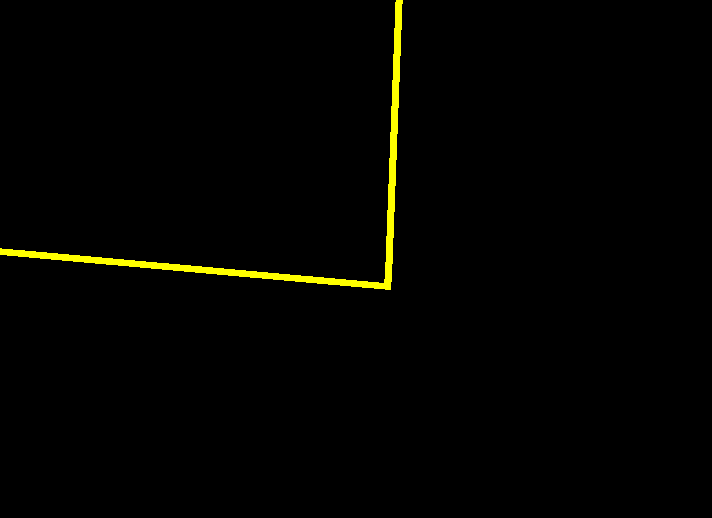

导入Supermap后的线型:

4月 5, 2017 分类:  514次浏览 | 用户: superlt 牛刀小试 (102 分)

2 个回答

1 投票
您好!出现这种情况一般会有两种状况:

1.您的CAD图层中的线本身就是这个样子的,只不过在CAD中的样式设置比较宽,看起来像一个简单的线

2.您可以在CAD中查看线型有没有特殊之处,如果是特殊的线型可能会导致数据导入时出现异常,建议您在CAD中去更改线型后再导入。
4月 5, 2017 用户: 程yan 名扬四海 (1,695 分)
0 投票
试试在cad中先用x命令炸开所有线条,再导入
4月 6, 2017 用户: dylove 牛刀小试 (127 分)
...
