模型布尔运算后出现位移

0 投票

使用产品:iDesktop .NET 9D(2019) 9.1.0.14306 x86,  操作系统:win10 x64
数据类型: 文件型
问题详细描述:

放样生成两个模型A、B,有相交,经过模型合并操作得到的结果AUB,与原始A、B有明显位移。

合并操作偏移最大,求差和求交偏移较小。


问题重现步骤:

1. 场景中选中两条相交的三维线,使用“模型操作-建模-放样”建模,断面为水渠断面(有一定厚度的梯形)

2. 使用模型操作-布尔运算”,选中两个模型A、B,采用“合并”操作,执行得到合并对象

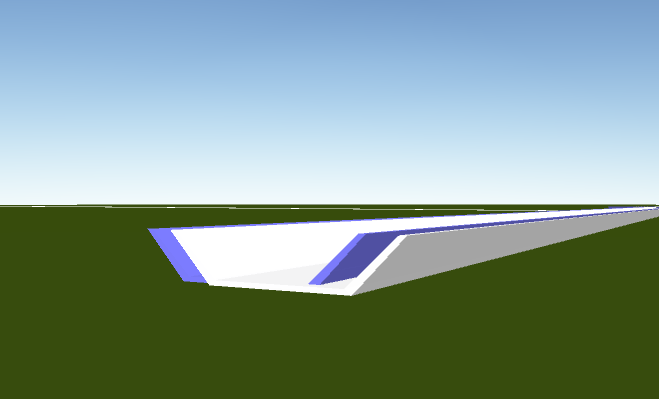

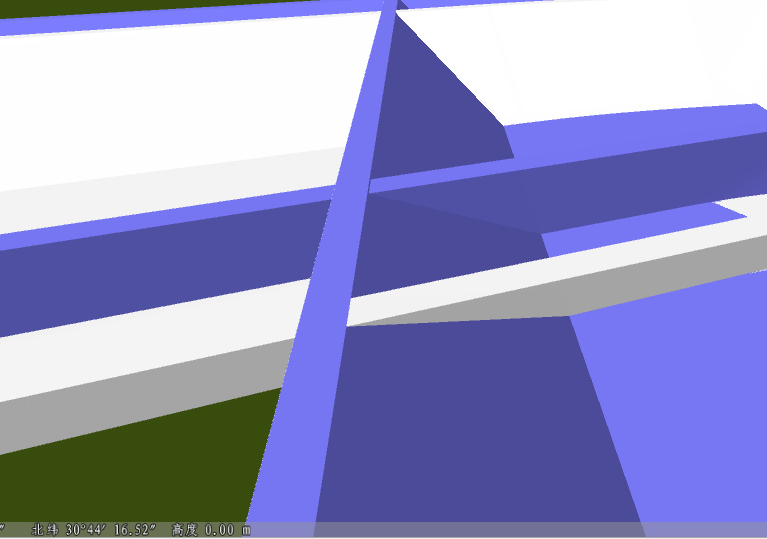

3. 加载合并对象到场景,选中的蓝色对象为放样得到的原始模型,白色为合并后对象,之间存在明显位移

侧面

顶视

12月 10, 2018 分类:  359次浏览 | 用户: 匿名
修改于 12月 12, 2018 用户:

1个回答

0 投票
请问您使用的是什么产品?是idsektop还是iobject?
如果是桌面产品的话,A和B数据坐标系一致吗?方便发一部分数据吗?
12月 10, 2018 用户: 赵爽 登峰造极 (6,215 分)
1、之前产品写错了,使用的是iDesktop。

2、A、B两个模型在同一个数据集,是同一坐标系。

3、数据已上传,请参考
链接:https://pan.baidu.com/s/1aP6g2_334bVCboi1VBrsmg
提取码:msr0
...
