三维模型生成三维切片缓存后,出错
31EXP 2023年04月03日

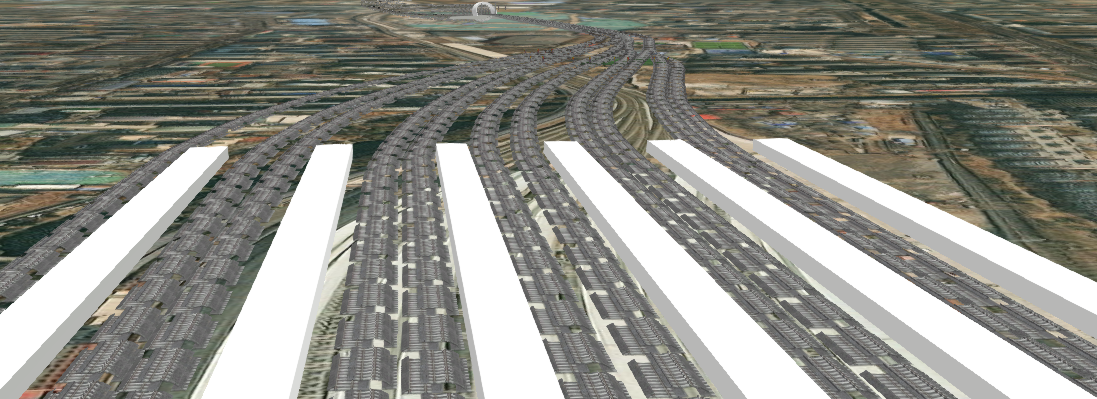

生成切片后,模型不连贯,变成一段一段的。是一段铁路线路模型

有一部分正常,一部分出错,放大后就出错

我要发布到iserver,所以生成了缓存。下面是iserver发布后的效果。

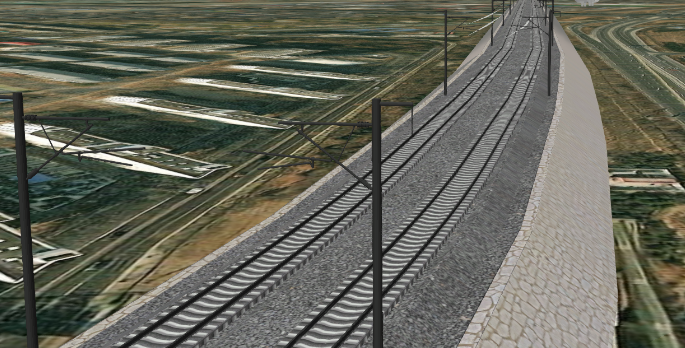

正常

怎么解决?

2 个回答

您好,请问:

1、对原始OSGB数据生成配置文件后,在场景中加载是否正常?查看原始数据根目录下,是否存在除了tile文件夹以外的其它OSGB文件,如果有,请将它移除。

2、如果生成配置文件预览正常后,再通过倾斜入库后加载到桌面场景中预览查看。
1,825EXP 2023年04月03日
我这个是3dsmax建模的三维模型,用max插件导出为.udb格式。然后用超图生成的缓存模型。不是倾斜摄影模型

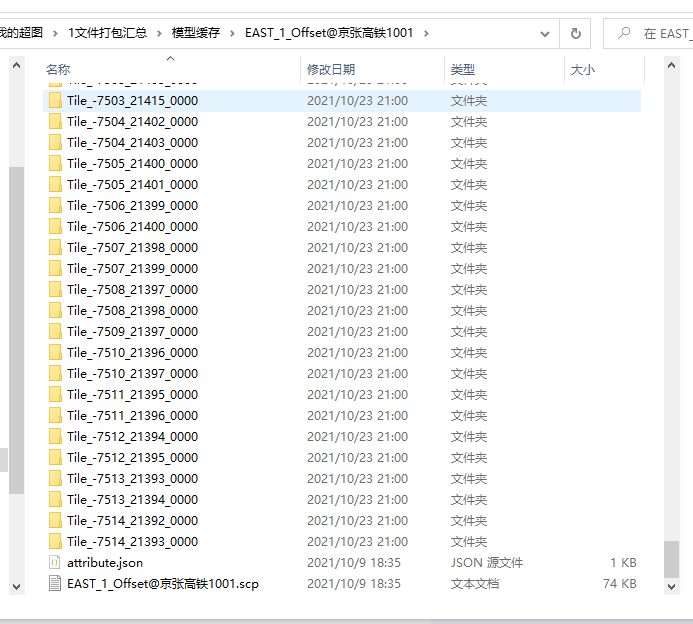

缓存文件是这样的

请问该怎么解决?

您好,1、请问插件导出模型后,加载到桌面iDesktop是否正常?

插件导出时,插件使用参考:https://blog.csdn.net/supermapsupport/article/details/89465375

模型丢失排查:https://blog.csdn.net/supermapsupport/article/details/74280006

2、如果是贴图丢失的情况,一般是纹理贴图兼容性的问题,

常见模型问题排查:https://blog.csdn.net/supermapsupport/article/details/68927746

3、对用到的模型数据集右键重新计算范围后,添加到球面场景里,配置好场景后保存场景,在保存的场景节点右键生成整个场景缓存。其中的瓦片边长建议您根据您的数据总范围合理选择,瓦片边长影响力加载效率和生成缓存大小。

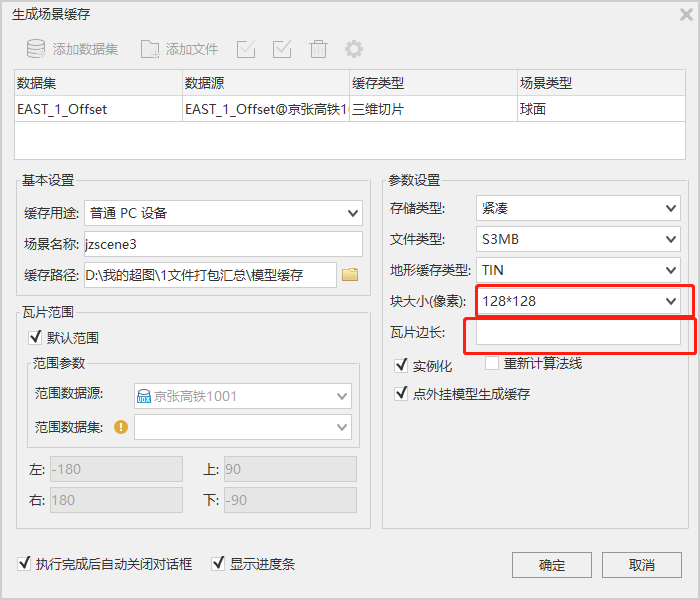

请问像素大小一般选多大?

瓦片边长选多大?瓦片边长表示什么?

一般来说,根据用户业务需求自行设定。【瓦片边长】:一个切片的范围,一般默认就行,如果数据精度高,瓦片边长可适当缩小;如果数据较粗糙,瓦片边长可适当增大。

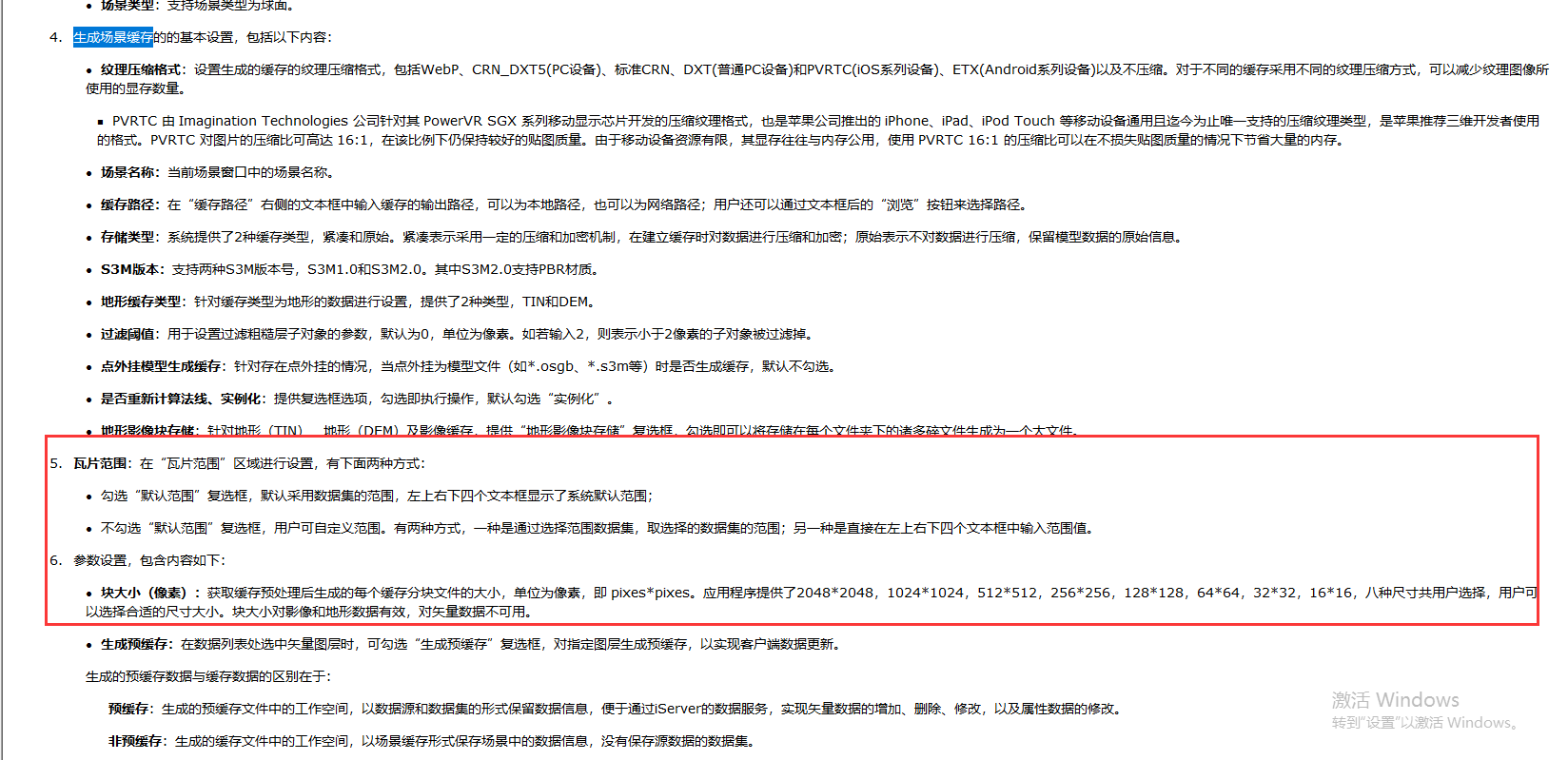

详细说明可以查阅帮助文档。

1、max插件导出后,加载数据集正常。期间转了一次坐标系,先设置为epsg32650,再转为epsg4326.

接着生成模型场景缓存后,再次加载出现这种错误。

有啥解决办法吗?
啥坐标系的
330EXP 2023年04月03日
私聊私聊
私你私你
生成三维切片缓存之前,数据集确实转了一次坐标系。有影响吗?从epsg32650转成epsg4326
当前使用的桌面版本是多少?建议用最新版本的再尝试一下。
之前用的idesktopX 10i。现在换idesktopX 11i成功了。
...
