三维场景中将二维线图层风格设置为3D线中的公路后不显示
zzr
10EXP 2022年08月14日

使用产品:idesktop 10i 操作系统:win 10 x64

数据类型:文件型

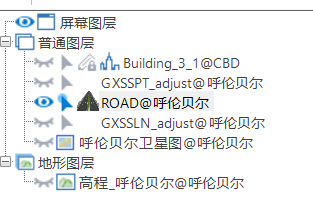

问题详细描述:在构建出三维场景之后,场景中存在DEM地形的时候,无法显示,把地形数据不可见之后可以在最下方看到三维后的道路。DEM数据可见之后就看不到道路,若不把这个设置成3D道路是可以正常贴着DEM显示的不知道,而且显示出来的效果有缺失。

1个回答

您好,按照您的描述,您的道路线数据是二维线数据集,是没有高程的,

绝对高度模式下在叠加了正高程的地形后,该线数据被地形压盖才是正确的高程显示。

若不想让线数据被地形压盖,两种使用方案,看那种能满足你的使用需求:

1.将线数据集的高度模式设为贴地模式:风格设置-贴地模式

2.将二维线数据集以栅格数据集的地形数据及为基础,转为贴合地形、带高程的三维线数据,绝对高度使用:空间分析-表面分析-提取三维数据。

希望可以帮助到您。
9,778EXP 2022年08月15日

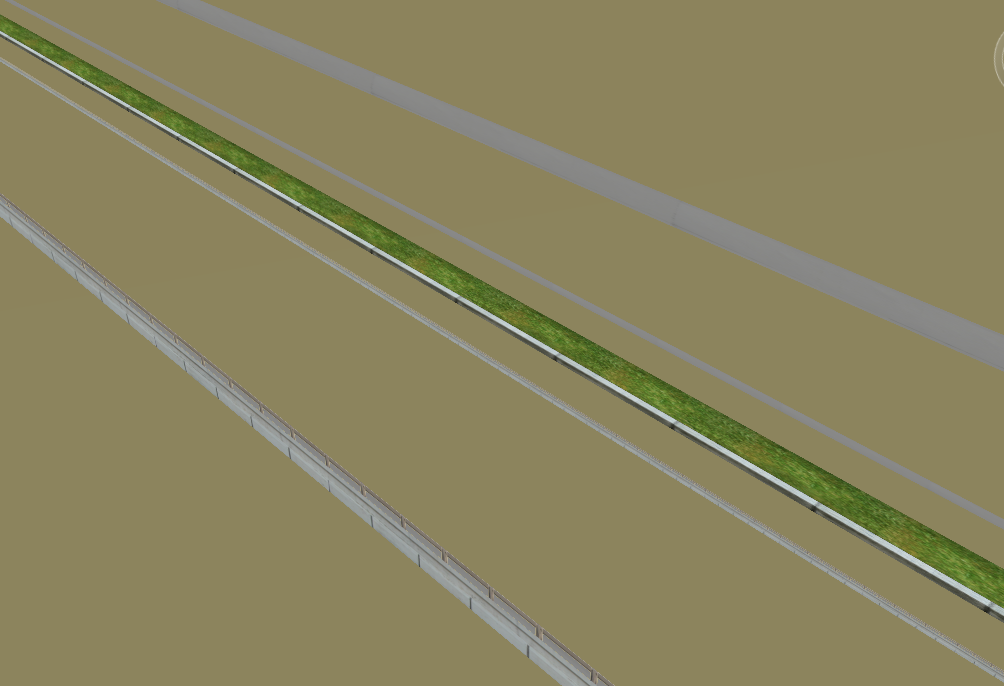

我一直选择的都是贴地模式,我把这个线已经提取三维数据后转换成了三维线还是存在这个问题,有地形图层就会被压在下面,而且请问一下我的道路符号为什么变成那个样子了,辛苦您再帮我解答一下
你把有压盖和没压盖的都发一下呢,只看你一张图不太好理解你的效果差异是什么。

你使用的三维线符号是如何创建的。
...
