挖空图形shp文件导入超图10i,返回数据挖空区域关系错乱 [已关闭]

0 投票

使用产品:supermap-idesktop-10.0.1

操作系统:windows server 2012  x64

数据类型: shp

shp文件百度盘地址:https://pan.baidu.com/s/1tWG3qAhm_-FaOO2VFn0g4Q
提取码:82v5

问题详细描述:多个 挖空图形 组成的复杂图形shp文件, 导入超图10i,得到的geojson主区域正常,挖空区域关系错乱, 会导致图形填充渲染不正确

问题重现步骤:

1.绘制多个挖空图案的组合图形,并转换成shp文件;

2.将shp文件导入超图服务数据集;

3.读取数据并在地图中填充;

4.使用mapbox绘制填充, 对比效果如下:

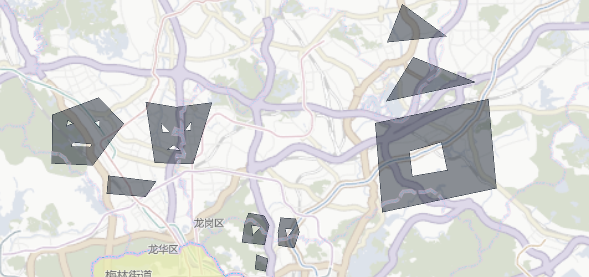

原图形填充效果:三组图形原数据填充效果

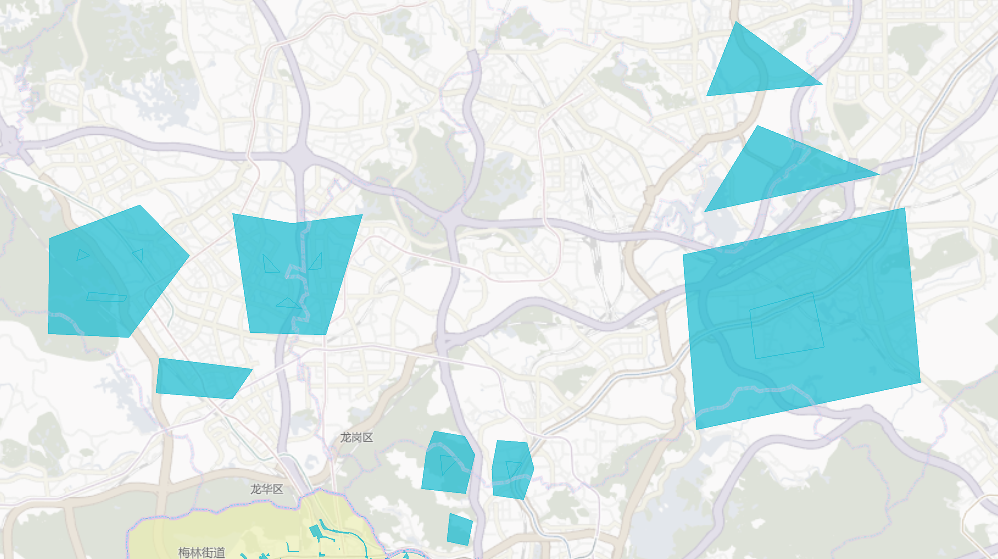

导入超图后返回数据的填充效果:超图数据填充效果

问题关闭原因: 分区错误
10月 14 分类:  72次浏览 | 用户: yh2021 (8 分)
已关闭 10月 28 用户:yh2021

2 个回答

0 投票

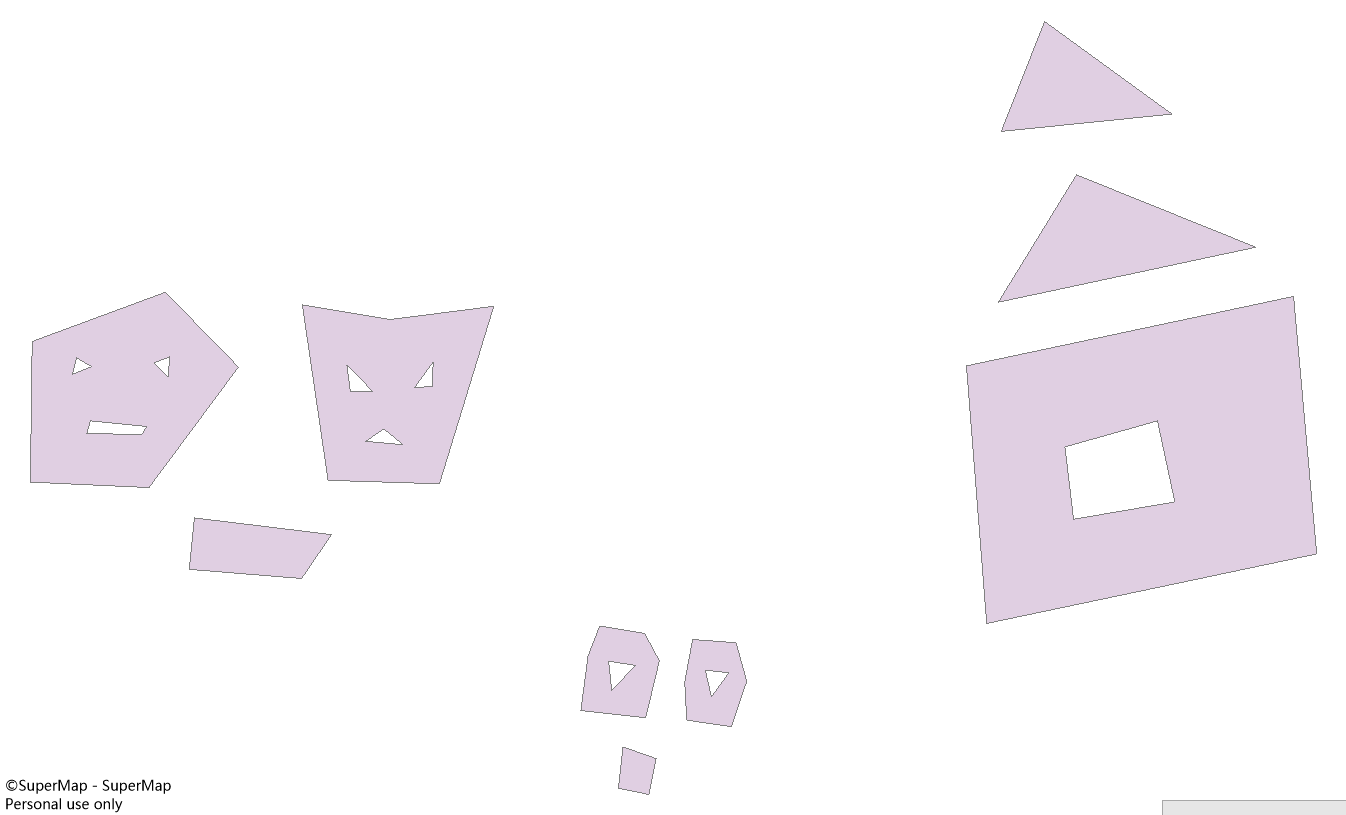

您好,我这里导入udbx,在iDesktop查看是正常的。您说的geojson是在什么产品调用的?

10月 14 用户: jjz 名扬四海 (4,720 分)
使用mapbox绘制填充的(mapboxgl版本1.2.0)
请问是超图Mapbox还是原生的?您分类是桌面GIS,超图Mapbox分类是WebGIS,每个板块负责人不一样,下次请准确按格式描述使用的产品和问题。现在我帮您找一个WebGIS工程师。
应该是原生Mapbox.  我这边在iDesktop查看也是正常的, 但是通过超图服务返回的geojson数据不正常
0 投票
这几个图形, 超图服务返回的geojson数据, 和shp文件直接转换得到的geojson也不一样 (MultiPolygon中coordinates表示挖空的部分, 都被放在了最后一个图形坐标数组中)
10月 14 用户: yh2021 (8 分)
...
